TTL集成電路分類和性能參數簡介

TTL數字集成電路分類：

電路類型 TTL數字集成電路約有400多個品種，大致可以分為以下幾類：門電路,譯碼器/驅動器,觸發器,計數器, 移位寄存器,單穩、雙穩電路和多諧振蕩器,加法器乘法器,奇偶校驗器,碼制轉換器,線驅動器/線接收器, 多路開關,存儲器特性曲線電壓傳輸特性：

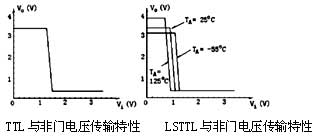

TTL與非門電壓傳輸特性 LSTTL與非門電壓傳輸特性瞬態特性：由于寄生電容和晶體管載流子的存儲效應的存在，輸入和輸出波形如右。存在四個時間常數td,tf,ts和tr

延遲時間td 下降時間tf 存儲時間ts 上升時間tr

TTL電路性能參數:

一. 靜態電壓傳輸特性

AB段—截止區 BC段—線性區 CD段—轉折區 DE段—飽和區

VTH =1.4V

二.性能參數及測試

1.輸出高電平VOH 定義： VOH---當“與非”門有一個或幾個輸入端是低電平時的輸出電平。產品指標： VOH≥2.4V 典型電路值： VOH = 3.6V

2. 輸出低電平VoL 定義： VOL---當“與非”門輸入全為高電平時的輸出電平。

3.開門電平Von 定義：在額定負載下（如N=8），使輸出電平達到標準低電平VOL的最小輸入高電平。指標：Von≤2.0V 輸入高電平的下限 Von = VIH（min）

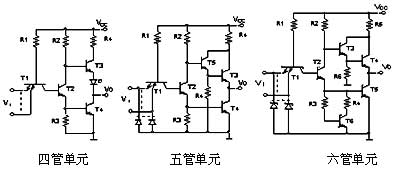

基本單元“與非門”常用電路形式：

主要封裝形式：

雙列直插扁平封裝

ECL電路:

ECL的全稱是發射極耦合邏輯集成電路（Emitter Coupled Logic IC）。這是一種使晶體管工作在非飽和狀態的電流開關電路，亦稱電流型數字電路。其主要特點是速度極快（延遲時間僅1ns左右），工作頻率很高（幾百兆赫至1.5GHz），輸出能力強、噪聲低，可廣泛用于數字通信、雷達等領域。ECL電路的缺點是功耗高、噪聲容限低，價格昂貴。

ECL的正電源電壓為UCC，負電源電壓是UEE。為提高抗干擾能力，將UCC接地，采用負電源供電。標準ECL電路的UCC＝0V，UEE＝－5.2V。

ECL電路是射極耦合邏輯（Emitter Couple Logic）集成電路的簡稱與TTL電路不同，ECL電路的最大優點是具有相當高的速度，這種電路的平均延遲時間可達幾個毫微秒甚至亞毫微秒數量級，這使得ECL集成電路在高速和超高速數字系統中充當無以匹敵的角色。

電路結構及工作原理：

電路結構及工作原理與其它數字集成電路一樣，ECL集成電路 的邏輯功能也可以歸結為基本門電路的工作過程。ECL 集成電路的基本門為一差分管對，其電路形式如圖所示：

圖中第I部分為基本門電路，完成“或/或非”功能；第II部分為射級跟隨器，完成輸出及隔離功能；第III部分為基準源電路具有溫度補償功能。
