背屏光學原理
2010年02月06日 13:59 m.xsypw.cn 作者：佚名 用戶評論（0）
| 背屏光學原理 |

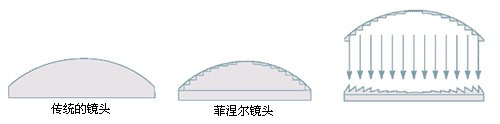

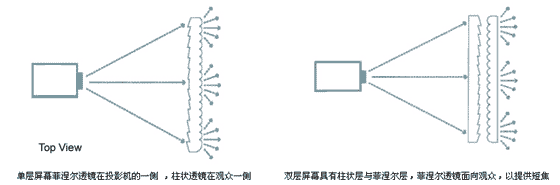

| A、光學屏幕定義 ???? 包含一個或多個光學鏡頭系統的屏幕稱為光學屏幕，在鏡頭里面，光線被折射，方向發生了改變，只有背投屏幕能控制光線的方向，故只有背投屏幕才有光學屏幕；? 光線的方向取決于：屏幕材料的折射系數及鏡頭的剖面形狀。 B、光學菲涅爾鏡頭 ???? 傳統的鏡頭與菲涅爾鏡頭的區別如下圖所示：  C、菲涅爾鏡頭與柱狀鏡頭工作原理及結合后工作原理示意圖  ???? 菲涅爾與霧狀透鏡結合的屏幕也是DNP公司九種屏幕系列中的一種。它是專門為某些特殊應用而開發的，幾年前就已投放市場。但由于視角不如廣角屏幕系列，適用面較窄，DNP公司僅將其作為一種補充產品。 D、雙層屏幕與單層屏幕的區別  ???? 有比單層屏幕更好的中心到邊角的亮度均勻性； ???? 非常適用于短距離投影； ???? 非常適用于多屏幕拼接。 E、DNP公司雙層屏幕增高對比度的兩種濾光系統工作原理圖 第一種：高對比度柱狀鏡頭光學原理：（UCS/RUCS屏幕） ???? 在兩層透鏡之間的光學鏡頭表面覆蓋了一層黑色素層，可吸收環境光，柱狀的鏡頭能拾取投影機的光線，并傳送到觀視者，而前面的環境光則會被吸收。? 第二種：高對比度玻珠光學原理：（BB屏幕） ???? 這種技術是使用細小的黑玻珠，并在一側噴涂上一層黑色素層。黑玻珠能拾取投影機的光線，并傳送至觀視者。照在屏幕上的環境光則被直接吸收掉。 |
