什么是空氣式主動懸架控制系統

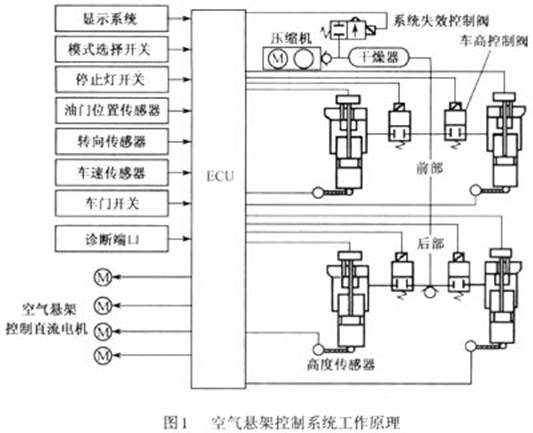

如圖1所示，空氣懸架系統主要由ECU、高度傳感器、車速傳感器、模式選擇開關、空氣彈簧剛度調節直流電機和高度控制閥等組成。

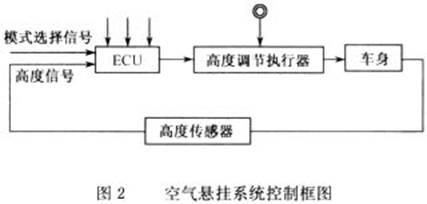

如圖2所示為空氣懸架系統高度調節控制過程，ECU根據模式選擇開關確定系統工作模式(軟、中、硬模式)，發出控制信號，使空氣控制閥工作并驅動高度調節執行器動作，調節懸架高度。高度傳感器檢測調節的結果并反饋到ECU，ECU進行分析判斷后確定是否繼續進行調節。

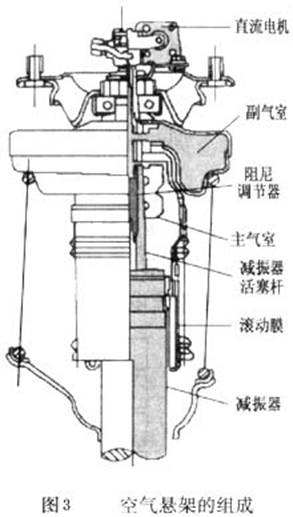

如圖3所示為該空氣懸架系統剛度和阻尼調節部件，系統采用直流電機作為執行器。空氣彈簧由主、副氣室組成，密封的氣體具有彈簧的功能，通過直流電機控制主副氣室之間的通道大小，實現空氣彈簧剛度的調節。通過阻尼調節器控制阻尼孔的開閉，改變減震器的流道流通截面積，實現軟、中、硬三種模式。
當汽車快速轉向、快速制動或快速啟動時，會使車身高度變化，產生不穩定現象，應該采取一定的控制措施，使彈性系數和阻尼力增大，以防止產生側傾、前傾或后坐等現象，如表1所示為空氣懸架控制中針對上述現象，采取的一種基本控制邏輯。
