3.2.1、配置PC站硬件機架

當SIMATICNET軟件成功安裝后，即可通過點擊StationConfigurationEditor進入配置窗口。選擇一號插槽，點擊Add按鈕添加，在添加組件窗口中選擇OPCServer點擊OK即完成。同樣方法選擇三號插槽添加IEGeneral。插入IEGeneral后，即彈出其屬性對話框。點擊NetworkProperties，進行網卡參數配置。點擊NetworkProperties后，Windows網絡配置窗口即打開，選擇本地連接屬性菜單設置網卡參數，設置IP地址和子網掩碼。點擊StationName按鈕，指定PC站的名稱，這里命名為E_OPC。

3.2.2、配置控制臺（ConfigurationConsole）

配置控制臺是組態設置和診斷的核心工具，用于PC硬件組件和PC應用程序的組態和診斷。正確完成PC站的硬件組態后，打開配置控制臺（start→simatic→simaticnet→Configurationconsole），可以看到所用以太網卡的模式已從PGmode切換到Configurationmode，插槽號（Index）也自動指向3。在AccessPoints設定窗口中，將S7ONLINE指向PCinternal（local）。此設定是為PC站組態的下載做準備。

打開SIMATICManager，創建一個新項目，如“E_OPC”。通過Insert→Station→SimaticPcStation插入一個PC站。雙擊Configuration即可進入PCStation組態界面。

在硬件組態中，從硬件目錄窗口選擇與已安裝的Simaticnet軟件版本相符的硬件插入到與在StationConfigurationEditor配置的PC硬件機架相對應的插槽中。

點擊IEGeneral屬性對話框中Properties按鈕打開以太網接口參數設置對話框，按要求設置以太網卡的IP地址和相應的子網掩碼。IP地址應與實際硬件所設以太網卡IP地址一致。并用New按鈕建立一個Ethernet網絡。確認所有組態參數，完成網卡設置。

完成PC站組件設置后，按下編譯存盤按鈕確定且存儲當前組態配置，編譯無誤后，點擊ConfigureNetwork按鈕，進入NetPro配置窗口。

在NetPro網絡配置中，用鼠標選擇OPCServer后在連接表第一行鼠標右鍵插入一個新的連接。

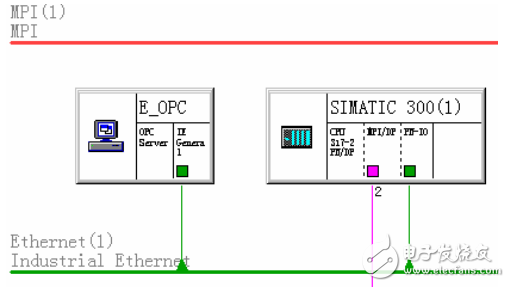

確認所有配置后，已建好的S7連接就會顯示在連接列表中。點擊編譯存盤，如得到Noerror的編譯結果，則正確組態完成，如圖2所示。

圖2 ?正確組態完成后的NetPro窗口

完成PC站組態后，即可在NetPro窗口點擊功能按鈕欄中下載按鈕將組態下載到PC站中。下載完成后，可以打開StationConfigurationEditor窗口檢查組件狀態。

3.3、PC機通過LabVIEW與S7-300PLC實時通訊的實現

PC機通過LabVlEW與OPCServer進行通訊有三種方法：

1）通過ActiveX自動化接口實現對OPCServer的訪問；

2）通過NI的DataSocket技術實現與OPCServer的通訊；

3）利用LabVIEWDSC模塊與OPCServer通訊。

其中前兩種方法只適合與少量點數的OPC標簽連接。因為需要編寫多段重復代碼或是通過For循環來讀寫，因此當點數增多時會降低讀寫速度并讓系統變得不利于維護。通過DSC模塊內建的與OPCServer通訊的機制，不僅編程變得相當容易，而且其編程規模和讀寫速度皆不受點數的限制。鑒于實際系統的點數很多，結合項目的實際情況，我們選擇了第三種方法。
