為了保護已有投資，傳統傳送網必定在較長時期內存在。在網絡平滑演進的過程中，CE將與現網平臺形成融合互通關系，并逐步成為城域業務傳送樞紐。

　　這里以H3C的 CE方案為例進行模型分析。該方案具有與現網各類專線互通能力，網元作為電路式專線、VPN專線的融合網關，內在支持MPLS/VPLS/PBB/MPLS-TP多協議棧，可與互聯網VPN、PBB、PTN、MSTP等網絡形成互通，有效延伸CE承載能力。融合網關模型如圖7所示。

?

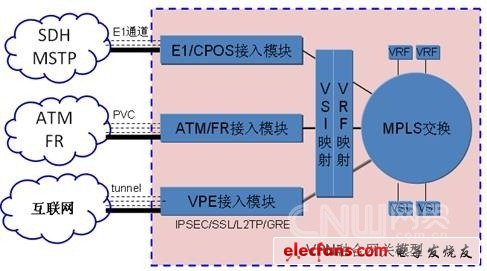

　　圖7.VPN融合網關模型

　　典型的網絡融合模型如圖8所示。

?

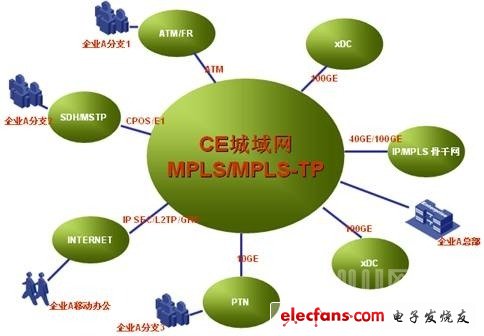

　　圖8.CE城域網融合模型

　　在中國電信和聯通網絡上還存在大量FR/ATM專線，這部分專線存在與CE承載的專線互通需求。此時可以在CE網元與FR/ATM通過ATM POS等對接，將FR/ATM PVC與L2/L3VPN實例對接，達到專線融合互通的目的。

　　CE還可為出差在外的移動用戶提供VPE服務，VPE終結移動用戶從互聯網發起的遠程VPN隧道，并通過VC隧道將用戶數據轉發至相應的信息中心。

　　CE VC還可與E1形成對接，將E1端口與VPN實例形成映射關系，實現專線的融合互通。

　　云計算IaaS等服務要求云內實施QinQ或MinM，以支持xDC內數百萬計的虛擬機對VLAN和MAC的處理要求，并形成云間高速二層互聯。為此提供DC互聯的網絡設備須支持QinQ或MinM over VPLS/MPLS-TP。H3C CE內核支持多協議棧，可完成數據中心內部和數據中心之間的高速互聯網絡的有效互通融合。

　　四. 結束語

　　通過高速交換架構，萬兆推至邊緣，VPLS端到端部署，RRPP+環網保護，IRF2虛擬化，內核支持MPLS/VPLS/MPLS-TP等多協議棧，使得CE方案具備高帶寬、低成本和電信級服務等特征，符合MEF標準及傳送網IP化演進趨勢。同時，由于傳統傳送網在較長時期內的存在，CE與傳統傳送網將長期共存，并形成互通融合的網絡模型。
