引言

　　本文基于RFID和衛星導航技術實現車輛之間的相互通信，通過向周?chē)?chē)輛報告本車精確的地理信息，并獲取周?chē)?chē)輛發送的地理信息，實時計算獲取車輛距離。此方案與雷達測距等其他實現方案相比，具有成本低、結構簡單、精準度高等優點。

　　1 RFID和衛星導航技術簡介

　　RFID技術最早出現在二戰時期，當時成功應用于飛機的敵我識別系統。現在已經發展成為21世紀最重要的技術之一。其基本原理是利用射頻信號的空間耦合（電感或電磁耦合）或反射的傳輸特性，實現對被識別物體的自動識別。

　　衛星導航技術最早應用于20世紀70年代由美國陸海空三軍聯合研制的全球衛星定位系統（GPS），現已全球性民用。由于衛星的位置精確可知，在GPS觀測中，我們可得到衛星到接收機的距離，應用三維坐標中的距離公式，利用3顆衛星，就可以組成3個方程式，解出觀測點的位置（X、Y、Z），實現對對象位置的確定。

　　2 系統整體設計方案

　　本系統設計包括單片機控制模塊、射頻通信模塊、衛星導航模塊、液晶顯示模塊、聲光報警模塊和穩壓電源模塊。系統采用LM1575芯片將車載12V電源轉換為5V電源，以凌陽SPCE061A型16位單片機為控制中心，使用nRF2401無線射頻收發模塊實現數據的發送和接收，使用OTrack-32北斗/GPS/GLONASS多模兼容導航芯片模塊實現經緯度坐標的獲取，同時使用12864型LCD顯示模塊實時顯示車距檢測信息，并使用蜂鳴器和LED實現聲光報警。系統框圖如圖1所示。

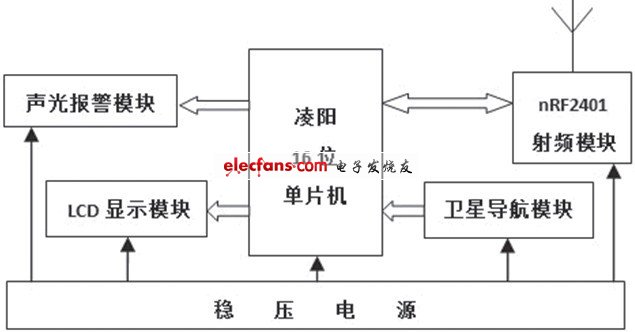

圖1 系統整體框架圖

　　系統工作時，首先通過衛星導航芯片獲取本車的精確經緯度信息，然后對信息進行編碼。編碼信息主要包括本車識別序列號、經緯度信息和車速[3]。完成信息編碼后，將編碼信息通過射頻收發模塊的通道1進行信息發送，接收地址應設置為統一的公用地址，本設計規定為5位十六進制地址：0xAAAAA。同時采用通道2接收周?chē)?chē)輛發送的信息，將接收到的信息發送給單片機進行處理。

　　當同時接收多個射頻模塊發送的信息出現通信碰撞時，采用RFID防碰撞算法進行處理。單片機不斷接收來自射頻收發模塊的車輛識別序列號、經緯度信息和車速，并按照車輛序列號對這些信息進行數據結構隊列排序處理。

　　通過汽車測距測速算法和汽車行駛方向判定算法實時獲取周?chē)枯v車的行駛方向和車距。將周?chē)?chē)輛車距車速與不同車速對應的安全車距進行對照，當汽車車距小于安全距離時，通過聲音和燈光向駕駛員進行報警。

?

　　3 系統硬件設計

　　3.1 微控制器

　　SPCE061A是***凌陽科技生產的16位結構的微控制器，其采用了μ’nSPTM系列的單片機內核，內嵌32k字的閃存，具有較高的處理速度，不僅可應用于傳統的控制領域，還可擴展應用于控制處理、數據處理以及數字信號處理等領域，具有廣泛的應用空間。本系統以凌陽單片機為控制中心，實現對射頻收發模塊、衛星導航模塊、LCD顯示模塊和聲光報警的控制。
