用gis做地形分析準備工作：

1．擁有授權過（破解過的）ArcGis10.0軟件；

2．擁有一個DWG文件（其中需要有高程點的圖層）；

3．認真按照這個文章的步驟做；

4．參照以上三點。

含高程點DWG文件準備

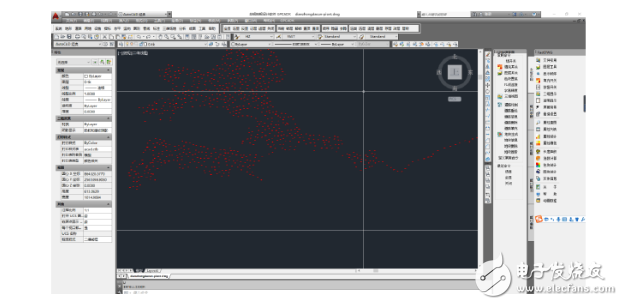

1．首先，找到你需要分析高程（坡度、坡向等）的DWG源文件。打開后，如圖所示。

2．隨意找到一個高程點，仔細觀察CAD軟件左下角的Z坐標是否為0，不為0，且有一定的數值，則請看第三步。 如果沒有Z坐標的值，則看下面的紅色字體。 因為這次選用的CAD文件的高程點是沒有值的，所以要利用湘源控規飛時達來解決這個問題，下面分別進行介紹。

（1）打開飛時達，打開有高程點的CAD文件，除了高程點圖層，在圖層管理器中關閉其他所有的圖層。使用飛時達的“地形——高程點轉換——輸入最小有效高程值〈不限制〉——輸入最大有效高程值〈不限制〉——選擇一個高程點——該圖元已有標高，是否直接采用〈Y〉——是否生成標高文字〈N〉——轉換同類型圖元〈A〉——確定”。

（2）打開湘源，打開有高程點的CAD文件，除了高程點圖層，在圖層管理器中關閉其他所有的圖層。使用湘源的“地形——字轉高程——標高最低值0——標高最高值100——是否過濾小數點選擇1——框選所有高程點——確定”。 按照這個步驟后，我們可以看到所有的高程點的Z值已經生成了。 將轉好高程值的DWG文件，放至“文檔——ArcGis文件夾”。 PS：請大家養成好習慣，所有g(shù)is要用到的文件夾和文件一定不能用漢字命名，作者經常碰到錯誤是因為這類習慣造成的，此外，盡量在磁盤根目錄下新建文件夾用來進行GIS分析，因為這樣好找。

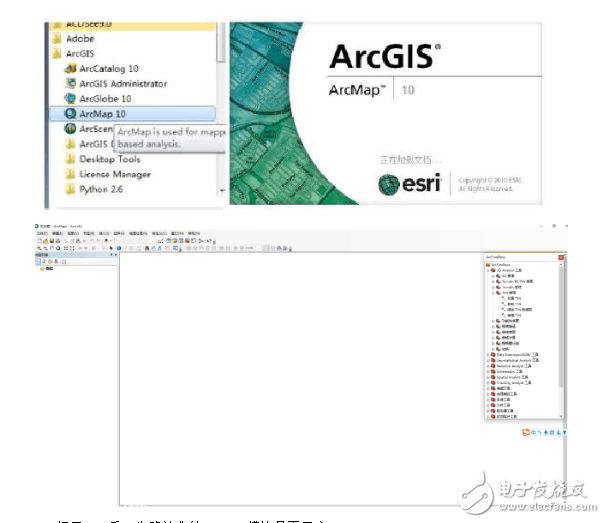

3．打開GIS軟件（ArcMap）。如圖所示：

?

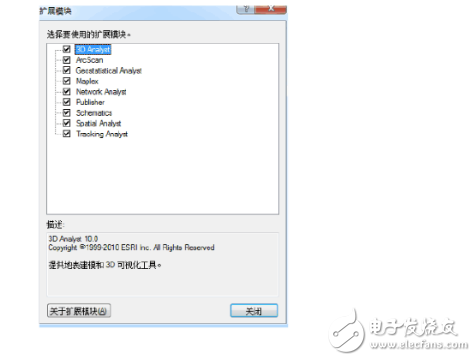

4．打開GIS后，先確認你的Spatial模塊是否開啟。 點擊“自定義——擴展模塊”，檢查里面的spatial analyst 是否開啟，作者為了方便，全部都勾選了，反正不影響系統速度。如圖所示：

?

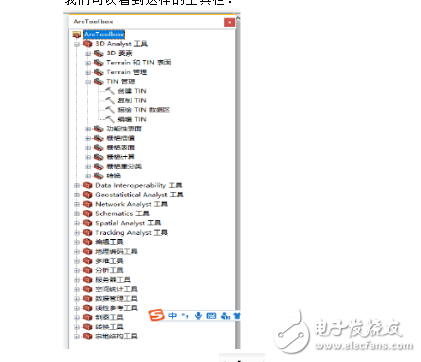

5．開啟這個模塊后，打開ArcToolbox。我們可以看到這樣的工具欄

?
