對功放的柵極電壓實現精確控制 - 基站中功放的分立控制和集成控制

2011年04月28日 11:40 微波射頻網 作者:Spring 用戶評論(0
為了對功放的柵極電壓實現精確控制,ADI公司的12 bit DAC AD5622、AD5627和AD5625分別能夠提供的單路、兩路和四路輸出。這些器件的內部緩沖器具有極好的源電流和灌電流的能力,在大多數應用中可以不必使用外部緩沖器。同時兼有低功耗、單調性和快速穩定時間的優點,適于精確的電平設置應用。

  在精度不是最主要的考慮因素且8-bit的分辨率可被接受的應用中,數字電位計是一種性價比更高的選擇。這些數字調節可變電阻執行的電子調節功能與機械式電位計或可變電阻相同,而且具有更高的分辨率、固態技術的可靠性以及卓越的溫度性能。非易失性和一次可編程(OTP)的數字電位計在時分雙工(TDD)RF應用中是理想的選擇;在TDD接收期間,功放關閉,在發送期間,功放通過固定柵壓導通。這種預編程的啟動電壓降低了開啟延遲,并且改善了開啟功放晶體管時進入發射狀態的效率。而在接收期間關斷功放晶體管的能力,避免了發射電路噪聲對接收信號的破壞,并且提高了功放的總效率。根據通道數量、接口類型、分辨率和對非易失性存儲器的要求,有眾多的數字電位計可供選擇。例如ADI公司的AD5172,這是一款256個位置、一次編程、雙通道的I2C?電位計,非常適合于RF放大器中的電平設置應用。

  為了監測和控制增益,實現最優的線性度和效率,有必要精確測量功放輸出端上復雜的RF信號的功率電平。ADI公司的AD8362 TruPower?均方根功率檢測器能夠在50 Hz~3.8 GHz的頻率范圍內提供65 dB的動態范圍,可以實現W-CDMA、EDGE和UMTS蜂窩基站中的典型RF信號的均方根功率電平的精確測量。

  在圖3中,功率檢測器的輸出VOUT被連接到功放的增益控制端以調節功放的增益。功放的輸出電壓驅動天線;定向耦合器對該方向中的功放輸出電壓進行采樣,使其適當衰減,并且將其施加到功率檢測器。將功率檢測器的輸出,即發射輸出信號的均方根測量結果同DAC編程的值VSET比較,并且調節功放增益,使差值為零。這樣VSET可以精確地設定功率增益。ADC的輸出,即VOUT的數字測量結果被饋送到一個較大的反饋回路,而這個反饋回路可以對AD8362測量的發射功率輸出進行跟蹤,確定VSET值和系統決定的增益要求。



?

  圖3 功率檢測

  這種增益控制方法可以與信號路前幾級中的可變增益放大器(VGA)和可變電壓放大器(VVA)結合使用。為了對發射功率和接收功率都進行測量,ADI公司的AD8364雙路功率檢測器可以同時測量兩個復合輸入信號。在使用VGA或預驅動、且僅需要一個功率檢測器的系統中,兩個器件中其中一個的增益是固定的,而VOUT則饋送到另一個器件的控制輸入端。

  如果反饋回路確定出電源線上的電流太大,則向DAC發出一個命令,以降低柵極電壓或關斷此部分。然而,在某些應用中,如果高壓電源線上出現電壓尖峰或者超范圍的大電流,那么,由于數字控制回路檢測高端電流、將信號轉換為數字量并且利用外部控制邏輯電路對數字量進行處理的速度不夠快,因而無法保護器件不受損壞。

  在模擬方法中,使用一個ADI公司的ADCMP371比較器和一個RF開關控制輸入到功放的RF信號,如圖4所示。電流檢測放大器的輸出電壓可以直接與DAC設定的固定電壓比較。當電流傳感器輸出端上產生的電壓高于設定電壓時,比較器可以控制RF開關上的一個控制引腳,使其電平翻轉,并立即切斷功放柵極的RF信號,防止功放被損壞。這個直接控制方法繞過了數字處理,因此速度更快,并且能夠提供更好的校準。



?

  圖4 使用模擬比較器的控制環路保護

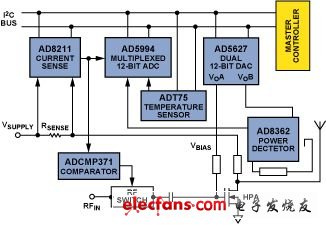

  綜上所述,使用分立元件的一個典型功放監測和控制結構如圖5所示。其中監測和控制的僅是功放本身,但是這一原理可應用于信號鏈中對任一放大器的控制。使用主控制器控制所有的分立元件,并且在同一個I2C數據總線上進行操作。



?

  圖5采用分立器件實現功率放大器的監測和控制

  根據信號鏈的要求,在預驅動級和末級中可能需要很多個放大器,用于增加天線前端信號的總功率增益。但是這些附加的功率增益級對功放的總效率有不良影響。為了將影響降至最低,必須監測和控制驅動器以優化性能。例如,如圖2所示,用戶需要多個分立元件監測溫度、功率、VGA的電壓電平,兩個預驅動,以及兩個末級功放的增益。
