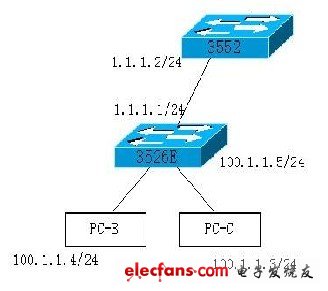

網絡拓撲圖如下：

?

　　圖2

　　對于三層設備，需要配置過濾源IP是網關的arp報文的acl規則，配置如下acl規則：

　　ACL num 5000

　　rule 0 deny 0806 ffff 24 64010105 ffffffff 40

　　rule0目的：把所有3526E端口冒充網關的ARP報文禁掉，其中藍色部分64010105是網關ip地址的16進制表示形式：100.1.1.5=64010105。

　　二、仿冒他人IP的arp攻擊

　　作為網關的設備有可能會出現arp錯誤表項，在網關設備上還需對仿冒他人IP的arp攻擊報文進行過濾。

　　如圖1，當PC-B發送PC-D的arp的reply攻擊報文，源mac是PC-B的mac (000d-88f8-09fa)，源ip是PC-D的ip(100.1.1.3)，目的ip和mac是網關(3552P)的，這樣3552上就會學錯arp，如下：

　　--------------------- 錯誤 arp 表項 --------------------------------

　　IP Address MAC Address VLAN ID Port Name Aging Type

　　100.1.1.4 000d-88f8-09fa 1 Ethernet0/2 20 Dynamic 100.1.1.3 000f-3d81-45b4 1 Ethernet0/2 20 Dynamic

　　PC-D的arp表項應該學習到端口e0/8上，而不應該學習到e0/2端口上。

　　①在3552上配置靜態arp，可以防止該現象：arp static 100.1.1.3 000f-3d81-45b4 1 e0/8

　　②同理，在圖2中，也可以配置靜態arp來防止設備學習到錯誤的arp表項。

　　③對于二層設備(3050和3026系列),除了可以配置靜態arp外，還可以配置IP+mac+port綁定，比如在3026C端口4上作如下操作：am user-bind ip-addr 100.1.1.4 mac-addr 000d-88f8-09fa int e0/4則ip為100.1.1.4并且mac為000d-88f8-09fa的arp報文可以通過e0/4端口，仿冒其它設備arp報文無法通過，從而不會出現錯誤arp表項。
