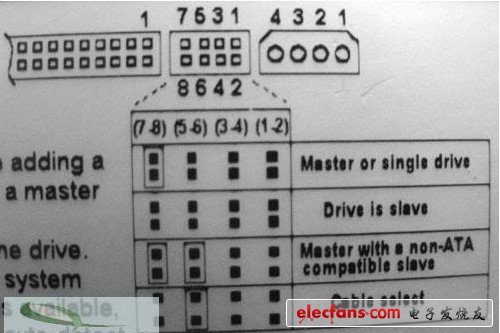

(1)Seagate(希捷)硬盤(如圖7所示)

　　Seagate硬盤的跳線設置圖示一般可以在盤體的反面找到，短接的跳線被框上長方框，主要有四種設置方式：“Master or Single

　　drive”(表示設置硬盤為主盤或該通道上只單獨連接一個硬盤，即該硬盤獨占一個IDE通道，這個通道上不能有從盤)、“Drive is

　　slave”(表示當前硬盤為從盤)、“Master with a non-ATA compatible sla

　　ve”(表示存在一個主盤，而從盤是不與ATA接口硬盤兼容的硬盤，這包括老式的不支持DMA33的硬盤或SCSI接口硬盤)、“Cable

　　Select”(使用數據線選擇硬盤主從)、無跳線(表示當前硬盤為從盤)。

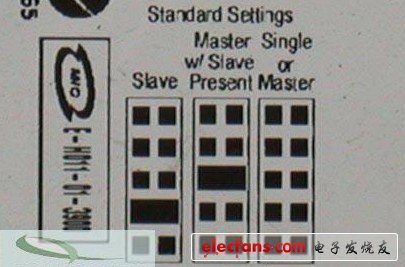

　　(2)Western Digital(西部數據)硬盤(如圖8所示)

　　Western

　　Digital硬盤的跳線設置圖示一般可以在盤體的正面找到，短接的跳線被框上黑色長方塊，主要有三種設置方式：“Slave”(表示當前硬盤為從盤)、“Master

　　w/Slave present”(表示當前盤為主盤，同時存在從盤)、“Single or

　　Master”(表示設置硬盤為主盤或該通道上只單獨連接一個硬盤，即該硬盤獨占一個IDE通道，這個通道上不能有從盤)。

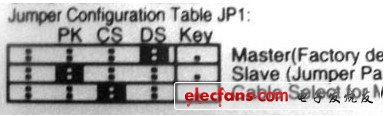

　　(3)Maxtor(邁拓)硬盤(如圖9所示)

　　Maxtor硬盤的跳線設置圖示一般可以在盤體的正面找到，短接的跳線被涂上黑色，主要有三種設置方式：“Master(Factory

　　default)”(主盤)、“Slave(Jumper Parking Position)”(從盤)、“Cable select for

　　Master/Slave”(電纜選擇)。

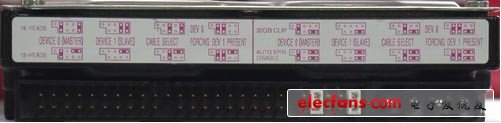

　　(4)IBM硬盤(如圖10所示)

　　傳統的硬盤上只有Master、Slave、Cable

　　Select三種跳線，個別的硬盤組合更多一點，也還是離不開這幾個概念。但IBM硬盤就是與眾不同，它的跳線特別復雜，其跳線設置圖示一般可以在接口上方找到，主要有四種設置方式：“DevICe

　　0(Master)”(主盤)、“Device 1(Slave)”(從盤)、“Cable Select”(電纜選擇)、“Forcing DEV 1

　　Present”(即設備0強制設備1存在，如果你的從盤比較舊，不能告之系統總線自己的存在，就應該將主盤設置為本跳線)。

　　而以上這四種設置方式又可分別設置四種不同的狀態：“15 Heads”(個別系統要求系統使用15 Heads的設置，硬盤的容量保持不變)、“16

　　Heads”(硬盤的默認設置是16 Heads)、“2/32GB

　　CLIP”(對于DJNA模式的硬盤，如果你的BIOS的LBA模式與柱面數大于4096的硬盤不兼容，本跳線將多余的柱面忽略，讓LBA方式只使用4096個柱面，管理2GB空間，也就是將大硬盤當2GB的硬盤使用。對于容量小于34GB的DTLA或DPTA模式的硬盤，如果你的BIOS的LBA模式與柱面數大于4096的硬盤不兼容，本跳線將多余的柱面忽略，讓LBA方式只使用4096個柱面，管理2GB空間。也就是將大硬盤當2GB的硬盤使用。但硬盤在LBA模式中顯示的柱面值并不改變。對于容量大于等于34GB的DTLA或DPTA模式的硬盤，如果你的BIOS的LBA模式與扇區數大于66055248的硬盤不兼容，本跳線將多余的柱面忽略，讓LBA方式只使用66055248個扇區，管理32GB空間。也就是將大硬盤當32GB的硬盤使用。)、“Auto

　　SPIN DISAble”(允許硬盤在等待狀態中被喚醒)。

　　當你的電腦不識別新的硬盤時，建議先將默認的16 Heads設置修改成“15 Heads”設置，不成功再修改成“2/32GB CLIP”設置。

　　小提示：硬盤的跳線的圖示雖然明確，但分清楚哪一邊是開始端并不是很容易，解決的方法一個是從助硬盤電路板那邊的說明，另外一個是借助開機自檢中關于硬盤的檢測信息來確定設置是否正確。
