光驅跳線 - 主板跳線圖解全解析
2012年05月08日 15:15 電子發燒友 作者：灰色天空 用戶評論（0）
關鍵字：主板跳線(7623)
光驅跳線與硬盤跳線很類似，其跳線位置多在光驅后面，數據線接口和電源線接口之間，如光驅后面跳線圖。一般只有Master、Slave、Cable

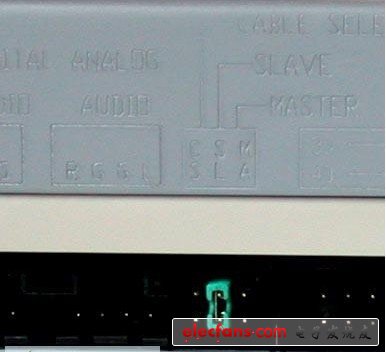

Select三種，很少有其它情況，各個品牌的光驅幾乎都是這樣，相對來說很是規范，使得設置比較簡單。通常我們可以在IDE接口上部找到跳線說明圖示，如圖11所示。
設置完光驅后，也可以通過開機自檢信息進行檢查。人們一般的習慣是將光驅設置在第二個通道的主盤位置。雖然光驅設置在主從盤位置問題不大，但如果要加裝刻錄機或DVD光驅，設置錯誤就不能正常開機，因此，還是掌握正確的設置方法比較好。
4.聲卡跳線

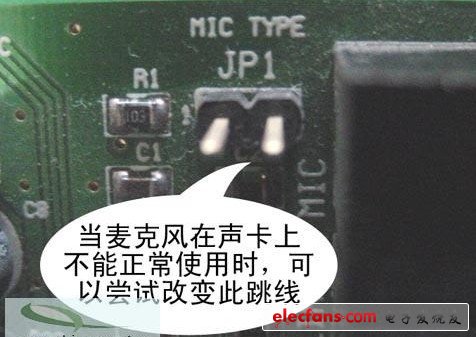

PCI聲卡一般只有連接光驅的CD模擬輸出接口的幾種音頻線接口和SPDIF音頻數字接口(與光驅數字接口連接)，根本沒有任何跳線需要設置。舊的ISA聲卡的跳線也比較簡單，通常只有一兩個跳線，比如是否使用聲卡上功率放大器，解決麥克不兼容跳線，如圖12所示當中的JP1跳線。當你的麥克在聲卡上不能正常使用時，可以嘗試改變這個跳線。對于功率放大(AMP)跳線，它表示是否采用聲卡上的功率放大器，它一般使用在沒有功率放大器的音箱上，這類音箱現在已經很少使用，因此該跳線也就沒有存在的意義了。
