pic 單片機是單片機系列中的佼佼者，對于 pic 單片機，想必大家均有一定了解。在現實中，pic 單片機的應用更是隨處可見。

近年來，由于數據通信需求的推動，加上半導體、計算機等相關電子技術領域的快速發展，短距離無線與移動通信技術也經歷了一個快速發展的階段。短距離無線通信通常指的是 l00m 到 200m 以內的通信。

它被廣泛應用于無線數據采集、無線水表、煤氣表、電力表抄表、工業遙控、遙測、工業數據采集、樓宇自動化、安防、機房設備無線監控、家庭自動化數據網絡組網等領域。

IAI 系列無線芯片具有集成度高，外圍元件少，功耗低，性能穩定可靠，芯片內部集成了 FSK 無線收發必需的全部功能模塊，包括多邊帶 PLL 合成器、PA、LNA、混頻器、基帶濾波器、中頻放大器、信號強度指示 RSSI、數據質量偵測 DQD、電池電壓偵測、AFC 和微控制器等，非常適合用于短距離無線通訊產品。本文介紹了采用 IA4421 芯片開發的兩種無線通訊模塊 PHY 和 EV-IA4421-433M-3(如圖 1，圖 2)。PHY 模塊是不帶 MCU 而向外提供一個 SPI 接口;EV-IA4421 模塊是帶 MCU 并向外提供一個串口。這樣可以方便用戶使用和開發。

圖 1 PHY

圖 2 EV-IA4421

針對這兩種模塊，我們設計了一個適用這兩種模塊的測試評估板。該 測試板 可以對這兩個模塊進行設置(主要對 IAI4421 寄存器設置)，這樣方便客戶評估，測試 IA 系列產品的的性能。

基本概述：

該測試板的組成采用 PIC 單片機 PIC16F777 作為主控芯片;一個 LCD1602 作為顯示器件;4 個輕觸按鍵作為作為用戶輸入;一個可以連接電腦的串口;還有連接兩通訊模塊的接口。用戶可以通過按鍵和 LCD 可以很直觀地對 IAI4421 芯片寄存器、通訊速率等進行設置，還可以通過 LCD 監控數據傳輸過程的正確性和完整性。

本文主要介紹該測試板的一些主要功能和原理以及其使用的方法，以便大家對其有一個初步的了解。

主要功能：

可設置 4 位的發射地址碼：用戶可以通過菜單設置 4 位的地址即 0~F，并與從機地址設置對應，這樣就可以不受其他模塊的干擾，可以多個模塊同時工作。

可設置模塊的工作頻段：由于 IAI 系列芯片支持 3 頻段分別為 433MHz、868MHZ、915MHZ，通過設置不同的頻段可以適應使用不同頻段的硬件。

可設置模塊的發送速率：芯片支持不同的發射速率，用戶可以根據需要進行調整;

可設置發送數據的時間間隔和發送的次數;

可以設置串口波特率(與硬件連接相對應);

可顯示接收數據的內容和接收數據的次數，當前通訊速率等信息;

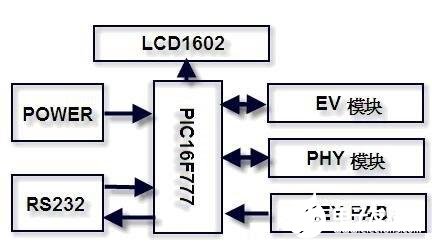

硬件組成框架：

各部分硬件接口：

LCD1602 接口(圖 3)

LCD1602 采用 8 數據線接口(data0-data7)，有利于快速刷新需要顯示的數據，RS、RW、E 三線控制。

圖 3 LCD 電路接口

串口電路(圖 4)

串口電路采用 MAX232 作為電平轉換芯片，與電腦連接，接收電腦 的輸入命令。TX 串行數據輸出(無線接收到的 數據)，CRX 串行數據輸入(要發送的數據)。

圖 4 串口電路接口

EV-IA4421-433M-3 模塊接口電路(圖 5)

EV-IA4421-433M-3 是已經帶有一個 PIC16F690 的模塊。VCC 使用 5V 電源供電;TX、RS 作為一個標準的波特率可選的串口作為與測試板之間的通訊，所有對模塊的操作都使用這個串口完成;/PD 待機控制，/PD=0 時，模塊進入待機狀態，/PD=1，模塊正常工作;RSSI 無線信號強度輸出，輸出電壓和信號強度成正比，是一個模擬信號，測試板通過 AD 轉換對其捕捉。

圖 5 EV-IA4421 接口電路

PHY 模塊接口電路(圖 6)

PHY 只需使用 5 個 I/O 口即可工作，它采用 SPI 兼容的控制接口作為數據通訊接口。我們測試板也正是使用這種方式與 PHY 模塊進行諒解的。各個接口功能如下：SCK：SPI 串口時鐘輸入;SDI：SPI 串口數據輸入;NSEL：SPI 片選輸入(低電平有效);SDO：SPI 串口數據輸出;NIRQ：中斷請求輸出(低電平有效)。

圖 6 PHY 模塊接口電路
