觸控感應器作為電容觸摸屏的重要電子元件，在TFT-LCD時代Out-Cell、In-Cell、On-Cell三分天下，這些技術都各有特點，In-Cell和On-Cell被蘋果和三星壟斷。隨著OLED的的逐漸壯大，未來哪種觸控感應器會成為主流？

TFT-LCD時代：Out-Cell、In-Cell、On-Cell三分天下

觸控感應器是電容式觸摸屏的重要電子元件，觸控感應器接收觸碰信號后，將其轉換為電信號并經FPC傳輸至觸控IC進行運算分析，從而得到觸碰點的坐標信號。目前電容式觸摸屏的感應器技術架構主要分為Out-Cell、In-Cell和On-Cell三種類型，其中Out-Cell又可分為G+G、G+F和OGS三種技術，幾類技術的主要差別在于ITO（氧化銦錫）鍍層載體和層數的不同以及觸控感應器所在位置的不同。

TFT-LCD時代，Out-Cell、In-Cell、On-Cell三分天下，其中G+F占比最高，2015年達到49.3%，其次是In-cell和On-Cell，合計達到40.6%。WitsView預計，In-cell和On-Cell的市占率將在2016年達到47.8%，而G+F將會降低至44.3%。

G+G、G+F：三層架構，主要搭載于中低端手機

G+G技術由蘋果公司開發，應用在iPhone的第一代手機上。G+G觸控感應器位于蓋板玻璃和顯示模組中間，其結構由一塊玻璃基板支撐，ITO導電涂層分別鍍在玻璃基板兩側，優點是透光率好（因?yàn)椴捎貌ＡЩ澹秉c(diǎn)是厚度較厚，不符合智能手機“輕薄短小”的發展方向，目前，在中低端市場，G+G技術已基本被G+F技術取代；在高端智能手機和平板電腦市場，G+G技術已經基本被OGS、In-Cell和On-Cell技術取代。

G+F觸控感應器同樣位于蓋板玻璃和顯示模組中間，其結構由PET薄膜基板支撐，ITO導電涂層鍍在PET薄膜表面，而根據ITO導電涂層鍍膜位置以及導電薄膜層數不同，又可分為GFF、GF2、G1F等多種規格，以GF2為例，其結構示意圖如下。

G+F的優點：成本在所有觸控技術中最低且厚度較G+G薄（因?yàn)椴捎肞ET薄膜基板），目前透光率可以做到與G+G相近。G+F觸控技術主要占據了中低端手機的市場份額。

OGS、In-Cell、On-Cell：兩層架構，全貼合手機是發展方向

搭載G+G或G+F觸控模組的手機有三層架構：蓋板玻璃、觸控感應器、顯示模組。與之不同的是OGS、In-Cell、On-Cell三種技術架構，這三種技術將觸控感應器嵌入在蓋板玻璃或顯示模組內，因此只有“兩層”架構：蓋板玻璃和顯示模組，進而觸控面板會變得更薄。

具體來看，OGS技術直接將觸控功能感應線路蝕刻于蓋板玻璃之上，從而將觸摸屏模組中的蓋板玻璃和觸控感應器結合在一起，減少了一層玻璃或PET薄膜基板，進而達到提高透光率、減少貼合次數、降低觸摸屏模組厚度的效果。

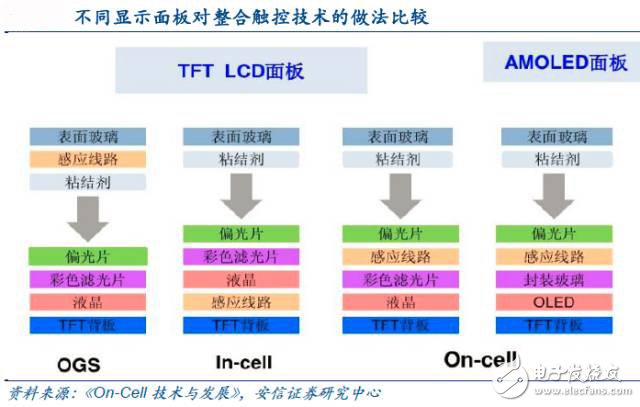

In-Cell觸控技術將觸控感應線路搭載于顯示面板內部，在TFT陣列基板與彩色濾色膜之間形成的盒內部嵌入觸摸傳感器功能，能有效減少光學膠等多種材料的使用，增加透光性的同時減少顯示器件的厚度；On-Cell觸控技術將感應線路搭載于顯示面板的彩色濾光片玻璃上表面，通過在彩色濾光片和偏光片之間形成簡單的透明電極圖案嵌入觸摸屏。區別In-Cell和On-Cell的主要特征在于：In-Cell的觸控感應器位于彩色濾光片的下方，On-Cell的觸控感應器位于彩色濾光片的上方。

由于搭載OGS、In-Cell、On-Cell觸控技術的觸控面板只有“兩層”架構，符合智能手機向“短小輕薄”的發展方向，因此在TFT-LCD時代各占據一席地位。除“輕薄短小”的用戶需求外，全貼合需求的興起也引導觸控技術向OGS、In-Cell、On-Cell三者發展。

所謂全貼合，簡單理解就是將蓋板玻璃、觸控感應器、顯示模組三者“粘貼”在一起時是否會有“空隙”，如果有“空隙”，就稱為非全貼合，如果沒有“空隙”，就成為全貼合。“空隙”即空氣層，空氣層的存在容易導致手機屏幕進灰，同時會產生顯示效果不佳、費電等缺點。由于G+G和G+F技術有三層“架構”，因此無論怎樣“粘貼”也會產生一定的空氣層，盡管可以用OCA光學膠填補空氣層，但依然存在通透性不足，光線反射率增加的問題。而OGS、In-Cell、On-Cell三者技術只有兩層“架構”，采用全貼合技術時不會產生空氣層，是觸控面板未來的發展方向，也是在TFT-LCD時代高端智能手機的標準配置。

注：關于綁定、貼合兩個工藝與G+G、G+F、OGS、In-Cell、On-Cell等觸控技術之間的關系

綁定方面。綁定工藝與上述幾個觸控技術無關。綁定在整個觸控面板的生產過程中主要用在兩處：第一處用在觸控模組中，將FPC和觸控IC通過熱壓方式綁定在玻璃或薄膜基板上；第二處用在顯示模組中，將FPC和顯示驅動IC通過熱壓方式綁定在OLED或LCM模組中。其中要注意的是，一般將LCD與背光源結合的過程也稱為綁定，但此綁定是貼合的意思。

貼合方面。貼合時一個統稱詞，是面板生產中的核心工藝，主要分為：

1）零組件內部的貼合；2）零組件間的貼合。對于1），例如將偏光片貼在OLED之上，將彩色濾光片貼在液晶之上等；對于2），G+G和G+F中的貼合主要指玻璃蓋板、觸控模組、顯示模組三者之間通過OCA或者OCR進行貼合。OGS把觸控模組與蓋板玻璃做在一起且觸控模組在玻璃蓋板下方，因此貼合主要指觸控模組與顯示模組的貼合，相比于G+G和G+F在零組件間少了1-2次貼合過程，但在零組件內部貼合工藝要求變高。In-Cell和On-Cell同理。

OLED時代：SuperAMOLED歷經市場檢驗，On-Cell有望崛起

TFT-LCD時代，In-Cell、On-Cell、OGS在主流高端機型上均有配置，其中In-Cell技術由蘋果研發，首次應用在iPhone5上，而On-Cell技術由三星主導，應用機型也基本限于三星Galaxy等系列上，2013年之前，In-Cell和On-Cell技術基本被蘋果和三星壟斷。由于OGS技術將觸控感應器嵌入在蓋板玻璃中，因此OGS產能主要被蓋板玻璃廠商占據，在TFT-LCD三分天下的時代，面板廠商和蓋板玻璃廠商之間存在較多博弈。

On-Cell在發展前期由于面板廠商不愿意分享自己的研發動態和技術，在沒有觸控IC廠商和全貼合觸控面板廠商的配合下，On-Cell觸控面板幾近全軍覆沒。轉機發生在臺系液晶面板商取得三星On-Cell技術后，其聯合觸控IC廠商，分享部分TFT顯示驅動技術，并編寫出適合TFT顯示驅動軟件，經過近2年的磨合才慢慢成熟。

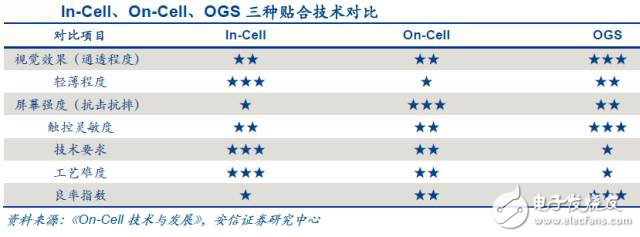

In-Cell、On-Cell、OGS各有優勢，TFT-LCD時代不存在其中一種技術可以完全勝出的可能，例如在：1）輕薄程度方面。一般來說In-Cell最輕最薄，這也是iPhone使用了金屬機身但還能做到極致輕薄的原因之一，OGS則次之，On-Cell比前兩者稍差；2）屏幕強度（抗沖擊、抗摔）方面。On-Cell最好，OGS次之，In-Cell最差；3）靈敏度方面。OGS的觸控靈敏度比On-Cell和In-Cell都要好，但這導致超高的靈敏度很容易發生“跳屏”的現象；4）技術要求方面。In-Cell最難，On-Cell其次，OGS較容易；5）良率方面。之前In-Cell屏幕的良品率較低，很大程度上影響了iPhone5等產品的供貨，目前三種技術都可以實現量產。

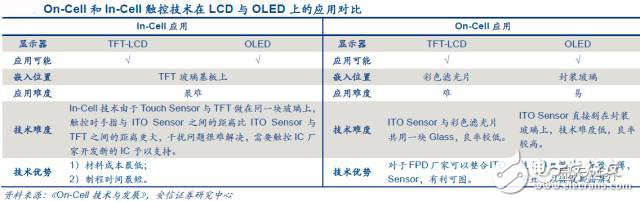

在OLED時代，我們認為On-Cell觸控技術有望異軍突起，原因：

1）OGS主要由蓋板玻璃廠商主導，而OLED時代觸控面板廠商更愿意將觸控感應器直接做OLED面板中，因此蓋板玻璃廠商較TFT-LCD時代的競爭優勢降低；

2）In-Cell本身工藝難度最高，應用于OLED尚需更多技術需要突破，此外主導In-Cell技術的蘋果公司此前一直致力于研究TFT-LCD的應用，對OLED涉及較少；

3）僅從優勢角度講，In-Cell相比于On-Cell并不明顯，甚至沒有優勢；

4）On-Cell應用于OLED具有天然優勢，OLED不需要彩色濾光片，因此觸控模組只需嵌入在封裝玻璃之上偏光片之下即可，相比應用與TFT-LCD上技術難度反而降低；

5）對于觸控面板廠家而言，可以整合觸控感應器，提升附加值并賺取更高的利潤；

6）厚度目前最薄，并且可以做成曲面。

目前搭載On-Cell觸控技術的OLED面板已經過了市場的考驗，2011年三星推出了全球第一款采用SuperAMOLED屏幕的3C產品GalaxyTab7.7（SuperAMOLED即為一種搭載On-Cell觸控技術的OLED面板），此后又不斷推出SuperAMOLED新品，其中GalaxyS5獲得專業的屏幕測試網站DisplayMate給出的高度評價：“迄今為止測試過的性能最佳的智能手機屏幕。”目前SuperAMOLED已經歷5年的檢驗，從不斷被質疑到不斷改善再到不斷被認可，我們不排除在OLED時代On-Cell有望成為未來主流觸控技術的可能性。

文章參考安信證券研究中心報告
