      用MAX6641制作的智能溫度控制器電路圖

      溫控電路圖 ? 來源：m.xsypw.cn ? 作者：本站 ? 2008-11-07 23:18 ? 次閱讀

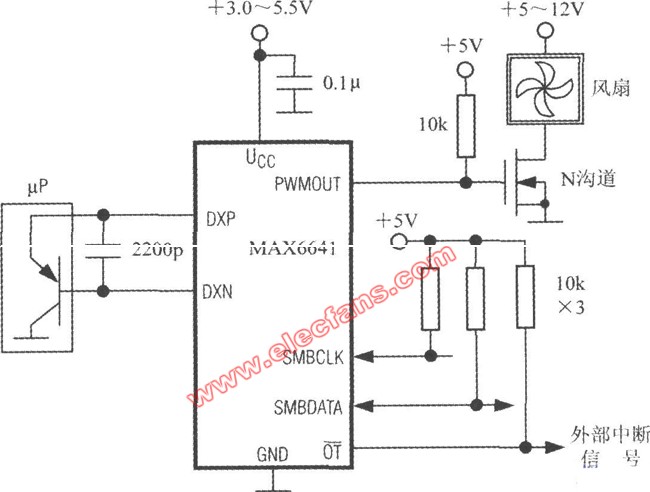

      用MAX6641制作的智能溫度控制器電路圖

      智能溫度控制器MAX6641電路圖。這里是用PWMOUT端來驅動N溝道MOSFET，進而控制風扇轉速的。遠程PN結溫度傳感器可用微處理器(μP)內部測溫三極管的發射結來代替。亦可選CMPT3906、T3906、KST3906-TF、SMBT3906等型號的分立元件三極管。要求三極管發射結的正向壓降必須在最高預期溫度和10μA電流下大于0.25V； 在最低預期溫度和100μA電流下小于0.95V。不得使用大功率三極管。
