頻譜分析儀通常用于測量射頻（RF）信號。信號通常通過天線，磁探針或具有匹配阻抗的電纜鏈路傳輸到分析儀的RF輸入。這樣可以減少阻抗失配，這通常會降低反射功率并提供最準確的測量結果。通常這不是一種適當的連接技術，尤其是在連接到低阻抗輸入時尤其是在頻譜分析儀上時總是容易出現負載的電路中。

本應用筆記討論如何使用示波器中常用的無源探頭，僅在這種情況下，它將用于頻譜分析儀。討論中還包括使用此方法的部分偏好和交換條件。

大多數分析儀具有50歐姆的輸入阻抗。實際上，許多模擬帶寬超過幾百MHz的示波器也具有50歐姆的阻抗設置。此較低的阻抗可在較高的頻率下實現更好的性能，但會給電路帶來更高的阻抗，從而給電路帶來很大的負擔。

在本應用筆記中，我們將使用無源1.5GHz示波器探頭，使用RF信號源將1GHz的-10dBm信號（正弦波）發送到頻譜分析儀。

使用同軸電纜和BNC適配器進行連接時的結果信號

請注意，上面的標記顯示的是1GHz處的峰值，幅度為-10dBm。現在，我們將一個1.5GHz無源探頭（Rigol RP6150無源探頭）連接到頻譜分析儀的輸入。當連接到50歐姆時，RP6150被設計為10：1探頭。

使用阻抗大于50歐姆的探頭作為分壓器，用于將信號傳輸到頻譜分析儀。這降低了輸入電壓，并有效地充當了衰減器。它還具有減輕由50歐姆頻譜分析儀輸入直接連接到電路所引起的電路負載的優勢。

使用RP6150探頭進行連接時的結果信號

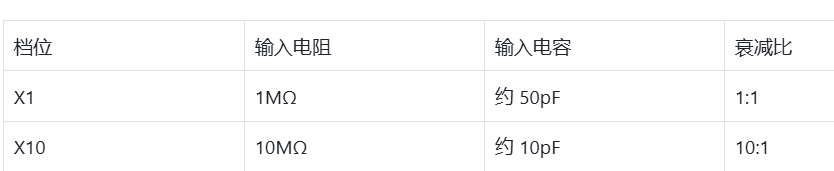

請注意，標記現在顯示的幅度為-30dBm。這是由于探頭衰減系數所致。讓我們仔細研究一下該探針。回想一下，功率是幅度的平方。因此，您可以通過簡單地平方探頭衰減因子來計算探頭功率比?？梢允褂孟卤盹@示一些常見的探頭衰減率。

50Ω輸入到頻譜分析儀的探頭阻抗達到dB

現在，我們可以使用以下公式輕松計算預期的測量功率：測量功率（dBm）=信號源功率（dBm）–探頭衰減比（dB）因此，如果我們的信號源功率為-10dBm，則探頭衰減比因為我們的RP6150無源探頭為20dB，我們期望在頻譜分析儀上讀到-30dB，如上面的屏幕截圖所示。為了方便起見，我們可以使用頻譜分析儀的內部參考設置來調整探頭的衰減。
