在電子電路測試領域，示波器無源探頭是工程師必備的測量工具，其中 P6100 等經典型號通過 X1/X10 檔位切換實現靈活測量。這兩個檔位的核心差異源于分壓電路設計與阻抗匹配機制，正確理解其工作原理對精準測量至關重要。

一、檔位切換的核心原理：阻容分壓網絡

1. 電路拓撲結構

無源探頭內部采用 阻容并聯分壓網絡 ，以 X10 檔為例：

• 串聯 9MΩ 高精度電阻（分壓主體）
• 并聯補償電容（典型值 5-50pF，用于頻率響應校準）
• 與示波器內部 1MΩ 輸入電阻形成 10:1 分壓比

公式：輸出電壓 = 輸入電壓 ×[1MΩ/(1MΩ+9MΩ)]=Vin/10

2. 阻抗特性差異

3. 頻率響應優化

X10 檔通過容性補償網絡抵消寄生電容影響：

• 可調補償電容與示波器輸入電容形成分壓匹配
• 典型校準信號：1kHz/3V 方波（用于調整上升沿過沖量）

二、檔位選擇的工程邏輯

1. X10 檔優先原則

• 高電壓保護 ：6-30V 直流信號（避免超過示波器輸入范圍）

注：嚴禁直接測量 220V 交流市電，需用隔離探頭

• 弱驅動信號 ：當信號源內阻 > 1kΩ 時，X10 檔 10MΩ 高阻可減少負載效應
• 高頻測量 ：10pF 低輸入電容降低相位偏移（如測量 > 100MHz 信號）

2. X1 檔適用場景

• 信號幅度 < 5V 且驅動能力強（如 TTL 電平測試）
• 需要最高分辨率的精密測量（X1 檔無衰減，ADC 量化誤差最?。?/li>

三、標準化操作流程

1. 校準必做項
2. 將探頭接入示波器校準端子（輸出 1kHz 方波）
3. 用無感螺絲刀調節探頭上的補償電容
4. 觀察波形至理想狀態：

? 方波上升沿無過沖

? 頂部平坦（畸變 < 2%）

? 若出現圓弧頂或下凹，需重新調節

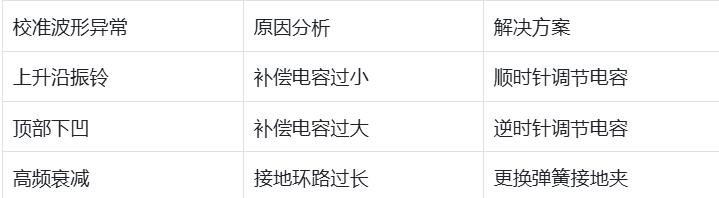

2. 典型異常處理

四、安全與性能邊界

1. 電壓限制 ：

X10 檔額定電壓通?！?00V CAT II，超過需選用高壓探頭

1. 帶寬影響 ：

X10 檔帶寬通常是 X1 檔的 3-5 倍（如 X1 檔帶寬 100MHz，X10 檔可達 500MHz）

1. 共模抑制 ：

X10 檔因分壓比優勢，對共模噪聲抑制能力比 X1 檔高 10 倍

正確掌握 X1/X10 檔位的原理與使用規范，能顯著提升示波器測量的性與安全性。西安普科科技提供全系列無源探頭（含 P6100 等經典型號），如需獲取校準服務或技術手冊，歡迎訪問官網。
