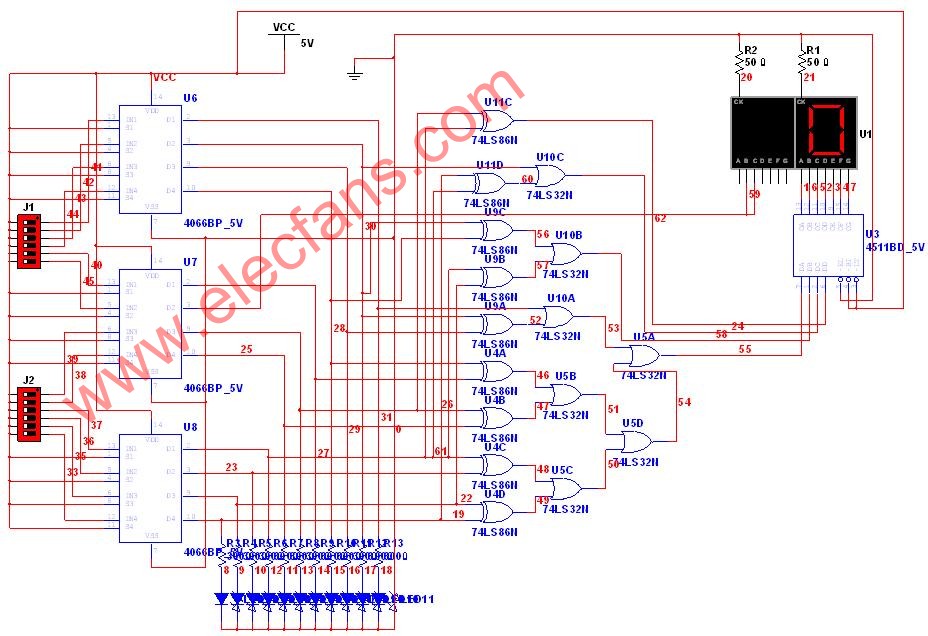

水位監測報警系統電路圖
上面的仿真圖中J1、J2相當于放置在水中的觸點(已含下拉電阻),以獲取不同水位的信號,將信號引到CD4066,CD4066芯片是一種雙向模擬開關,在集成電路內有4個獨立的能控制數字及模擬信號傳送的模擬開關。當觸點沒接觸水的時候由470K電阻的下拉作用使的四個開關的控制端為低電平,開關斷開。但是當觸點接觸到水時候,由于水的導電性,使的四個開關導通。
隨著水位的升高,CD4066中的虛擬開關逐個開啟,把經過水出來后的微弱信號轉換成與電源電壓相同的電位信號,以驅動發光二極管顯示當前水位,水上升到那,對應的發光二極管就發光。將CD4066的5厘米水位的對位信號引到一個異或門的一個腳上,其另外一個腳接高電平,使得5厘米的水位信號反向輸出,方向輸出的信號再和10厘米水位對應的CD4066的信號經過一或門由三極管放大之后驅動蜂鳴器報警。
數碼管顯示模塊的信號也是來自CD4066,分為十位和個位的顯示,由于水位高過10厘米后,10厘米的觸點一直在水中,對應的CD4066的10厘米信號也一直處于高電位,因此只需將CD4066對應的10厘米處信號接到十位數碼管的bc段以顯示“1”,無需編碼就可實現十位顯示而且十分可靠。而個位的顯示需要經過由74LS86和74LS32組成的特殊的編碼電路后再經CD4511顯示譯碼器驅動個位的數碼管顯示。(詳細個位編碼見附錄)
-
