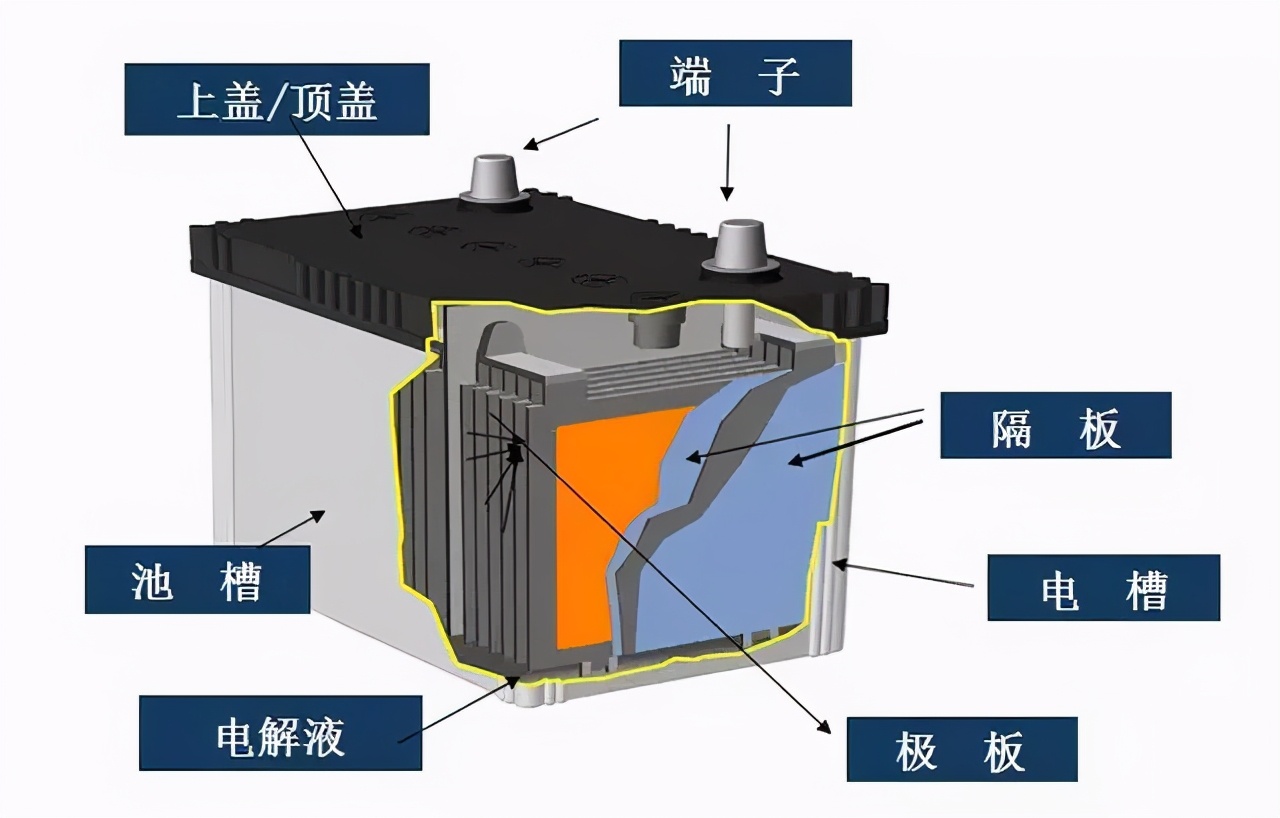

蓄電池變形不是突發(fā)的，往往是有一個過程的，蓄電池在充電到容量的80%左右進入高電壓充電區(qū)。這時在正極板上先析出氧氣，氧氣通過隔板中的孔，到達負極，在負極板上進行氧復活反應：

2Pb+O2=2PbO+熱量

PbO+H2SO4=PbSO4+H2O+熱量

反應時產(chǎn)生熱量，當充電容量達到90%時，氧氣發(fā)生速度增大，負極開始產(chǎn)生氫氣。大量氣體的增加使蓄電池內(nèi)壓超過開閥壓，安全閥打開，氣體逸出，最終表現(xiàn)為失水。

2H2O=2H2↑+O2↑

隨著蓄電池循環(huán)次數(shù)的增加，水分逐漸減少，結果蓄電池出現(xiàn)如下情況：

（1）氧氣“通道”變得暢通，正極產(chǎn)生的氧氣很容易通過“通道”到達負極。

（2）熱容減小，在蓄電池中熱容最大的是水，水損失后，蓄電池熱容大大減小，產(chǎn)生的熱量使蓄電池溫度升高很快。

（3）由于失水后蓄電池中超細玻璃纖維隔板發(fā)生收縮現(xiàn)象，使之與正負極板的附著力變差，內(nèi)阻增大，充放電過程中發(fā)熱量加大。經(jīng)過上述過程，蓄電池內(nèi)部產(chǎn)生的熱量只能經(jīng)過電池槽散熱，如散熱量小于發(fā)熱量，即出現(xiàn)溫度上升現(xiàn)象。

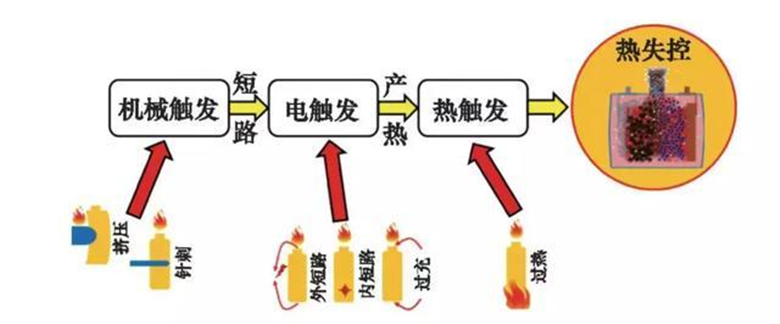

溫度上升，使蓄電池析氣過電位降低，析氣量增大，正極大量的氧氣通過“通道”，在負極表面反應，發(fā)出大量的熱量，使溫度快速上升，形成惡性循環(huán)，即所謂的“熱失控”，最終溫度達到80OC以上，即發(fā)生變形。
fqj
