      DG5435行場掃描電路的應用電路圖

      電視機電路圖 ? 來源：adm.elecfans.co ? 作者：nana ? 2010-10-09 17:22 ? 次閱讀

      DG5435是一塊行、場掃描集成電路,它的主要功能有:同步分離,噪聲抑制,場振蕩和掃描發生器,場放大和激勵,行振蕩器與緩沖級,X射線保護,行自動頻率控制等.應用實例如圖所示.

      DG5435行場掃描電路的應用電路圖 m.xsypw.cn

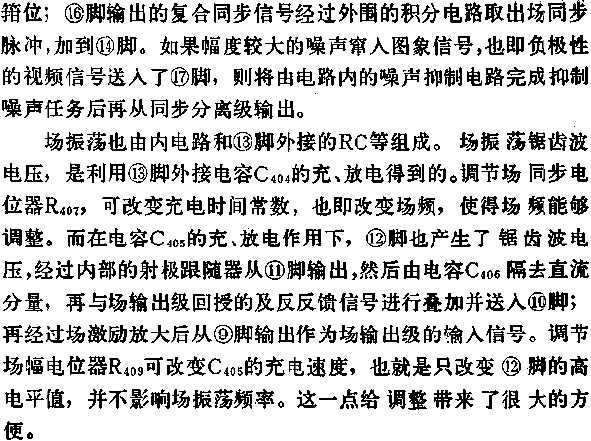

      DG5435的應用原理是:同步分離電路由電路內部18,16腳和一些外圍元件組成,全電視信號從18腳輸入,16腳輸出,送往彩色解碼器作為選通脈沖,同時還送往亮度信號處理電路用于黑電平

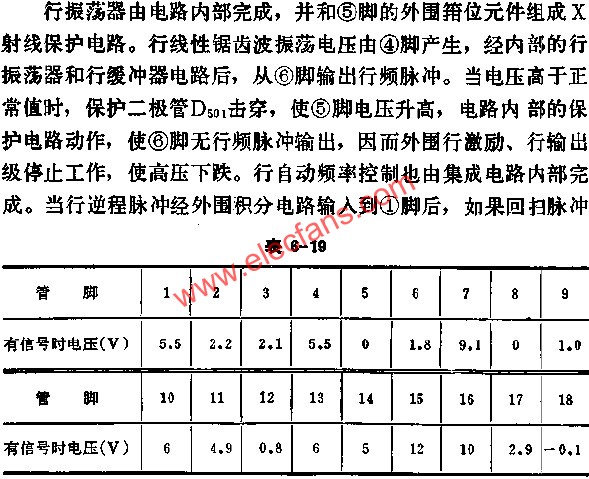

      DG5435正常工作時各腳對地電壓數據表 m.xsypw.cn
