KT6368A雙模藍牙芯片的串口和mcu之間串接的電阻以及電平轉換說明
一、簡介
KT6368A和MCU之間的串口連接，建議串電阻，TX和RX之間都要串電阻
因為KT6368A的芯片內核工作電壓比較低，所以MCU的串口TX【注意是MCU的TX】一般都是輸出高電平，所以會給KT6368A倒灌，導致KT6368A工作異常或者不能順利的復位，這是一個隱患
1、目前測試使用CH340G的串口板，對接KT6368A的芯片，TX和RX分別都串1K的電阻
測試效果非常的好
2、測試TX和RX分別都串100歐姆的電阻，效果非常的好，沒有漏電

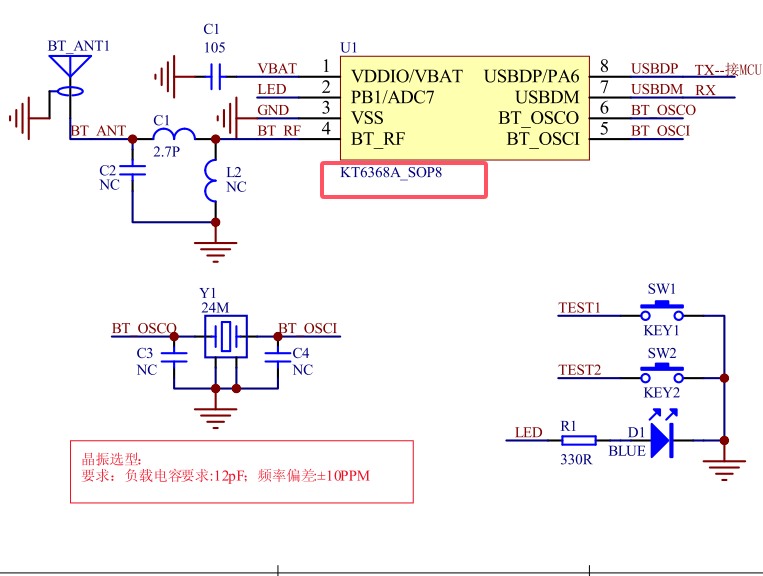

==》推薦串100歐姆的電阻 ，如果是5V的MCU ，那么建議串1K的電阻接線示例
如上圖的R5和R6的設定
