熱帶魚缸水溫自動控制器通過運用負溫度系數熱敏電阻器作為感溫探頭，通過加熱氣對魚缸自動加熱。本電路暫態時間取得較小，有利于溫控精度，對各種大小魚缸都適用。

一、電路工作原理

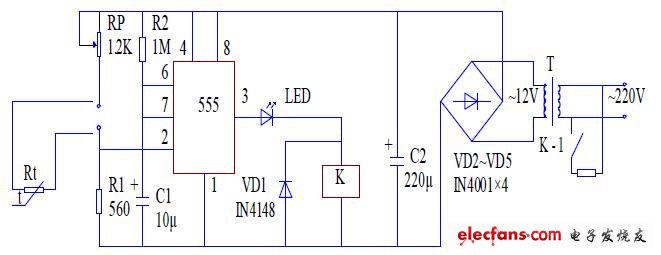

通過二極管VD2~VD5 整流、電容器C2 濾波后，給電路的控制部分提供了約12V 的電壓。555 時基電路接成單穩態觸發器，暫態為11s。
設控制溫度為25oC，通過調節電位器RP 使得RP + Rt = 2R1，Rt 為負溫度系數的熱敏電阻。當溫度低于25oC 時，Rt 阻值升高，555 時基電路的2 腳為低電平，則3 腳由低電平
輸出變?yōu)楦唠娖捷敵觯^電器K 導通，觸點吸合，加熱管開始加熱，直到溫度恢復到25oC時，Rt 阻值變小，555 時基電路的2 腳處于高電平，3 腳輸出低電平，繼電器K 失電，觸點
斷開，加熱停止。

二、元器件的選擇
IC 選用NE555、μA555、SL555 等時基集成電路；VD1 選用IN4148 硅開關二極管；LED選用普通發光二極管；VD2~VD5 選用IN4001 型硅整流二極管；Rt 選用常溫下470Ω MF51
型的負溫度系數熱敏電阻器；RP 選用WSW 有機實心微調電位器；R1、R2 選用RXT—1/8W型碳膜電阻器；C1、C3 選用CD11—16V 型電解電容器；C2 選用CT1 瓷介電容器；K 選用工作電壓12V 的JZC—22F 小型中功率電磁繼電器。

三、制作與調試方法
溫度傳感探頭用塑料電線將熱敏電阻器Rt 連接好，然后用環氧樹脂膠將焊接點與Rt一起密封，這樣就不怕水的侵蝕。在制作過程中只要電路無誤，本電路很容易實現，如果元
件性能良好，安裝后不需要調試即可用。
