一、通訊線纜介紹及連接

通信接口是指中央處理器和標準通信子系統之間的接口。計算機與計算機或計算機與終端之間的數據傳送可以采用串行通訊和并行通訊二種方式。由于串行通訊方式具有使用線路少、成本低，特別是在遠程傳輸時，避免了多條線路特性的不一致而被廣泛采用。通訊接口類型多樣，其中大多數設備都配有LAN網絡接口，俗稱“水晶頭”，該特點是可靈活組網、多點通訊、傳輸距離不限、高速率等優點，使其成為主流的通訊方式。

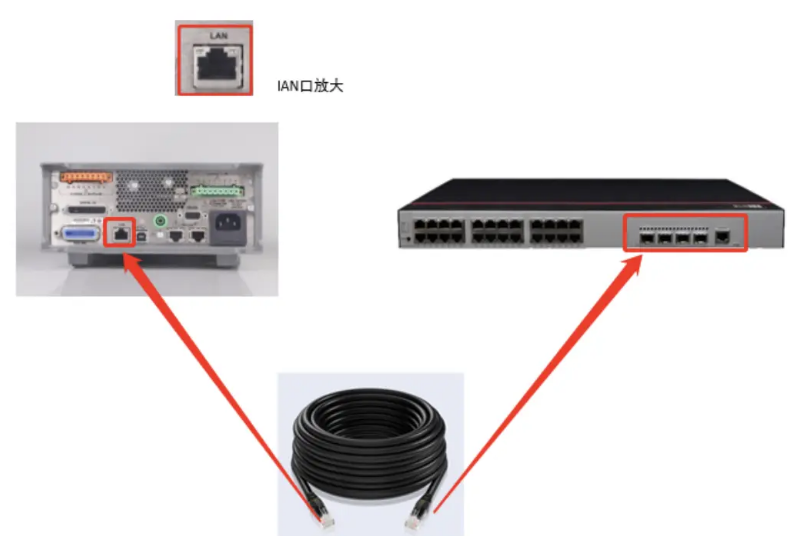

1、儀器和PC都連在交換機上

將網線的一端連接至儀器的LAN口上，再將另一端連接至交換機的LAN口上。

2、儀器連接在PC上

網線一端連電腦，一端連儀器，如下圖所示。

二、連接方式

按照如下步驟進行連接和排查，其中任意一步驟不正確都會造成連接不上的問題，下述流程也可以作為排查流程。

以下以萬用表程控軟件界面為例，其余軟件原理類似。用網口進行通訊并且儀器和PC直連時，電腦和儀器的IP地址網段需要保持一致。例如電腦的網址是192.168.1.66，儀器的網址的前三段必須為192.168.1.**(最后一段只要和電腦的66不同即可，范圍為【0-255】）具體流程如下：

1、設置電腦的IP

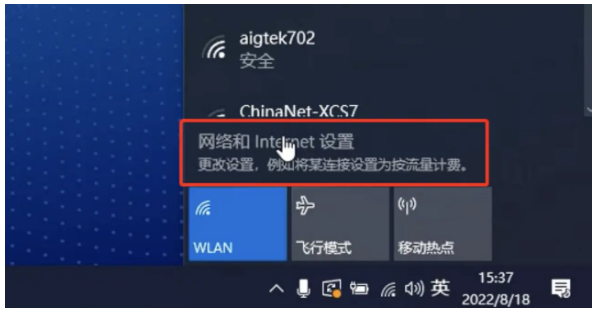

a、打開電腦上的網絡設置

b、點擊以太網，點擊更改適配器選項

c、雙擊以太網

d、點擊詳細信息

e、可以看到如下界面是一個自動IP

f、要連接儀器必須要手動設置IP地址，叉掉上個框圖，回到如下界面，點擊屬性。

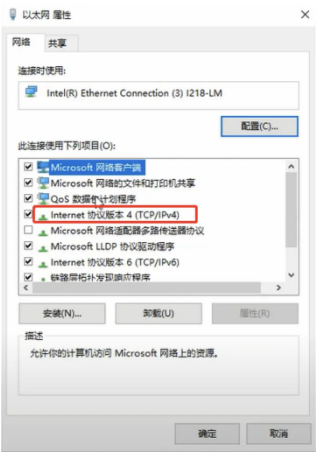

g、進入如下界面后，點擊第四條，協議版本四，進入設置IP界面。

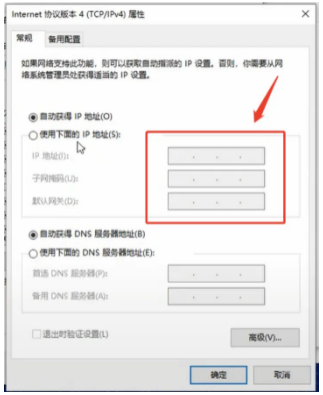

h、對以下界面中，將自動獲得IP地址更改為使用下面的IP地址，IP地址、子網掩碼、默認網關。

i、配置IP地址時注意，儀器設置IP地址最后一個字段以及默認網關需要和電腦一致。（例如：電腦端IP地址設置為192.168.1.66，子網掩碼設置為255.255.255.0，默認網關192.168.1.0；儀器上IP地址需要設置為192.168.1.XX（XX只要與66不同，也不要與默認網關的尾端一樣就可以），子網掩碼設置為255.255.255.0，默認網關192.168.1.0（與電腦端一致）），設置完成后點擊確定。

2、設置儀器IP

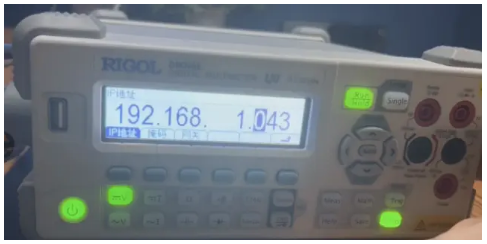

a、根據儀器的不同，設置IP地址的方式不同。（以下以日置DM3068為例進行設置）IP地址設置為192.168.1.43（根據實際網址填寫）

b、掩碼設置為255.255.255.0（和電腦端保持一致）

c、網關設置為192.168.1.1（和電腦端保持一致）

3、以管理員身份打開命令提示符CMD驗證儀器和電腦是否通訊。

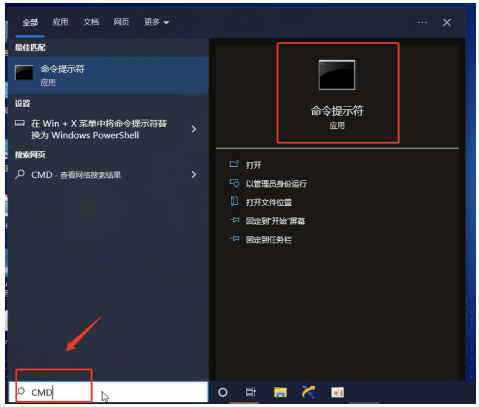

a、點開開始菜單，在搜索框中輸入"cmd"，在搜索結果中，對著命令提示符程序，單擊鼠標右鍵，菜單中點擊選擇"以管理員身份運行"。

b、進入以下界面，輸入儀器IP地址（ping空格192.168.1.43）（根據儀器上實際網址填寫），發現未連接成功。

c、未連接上可以重啟儀器，再進行嘗試。

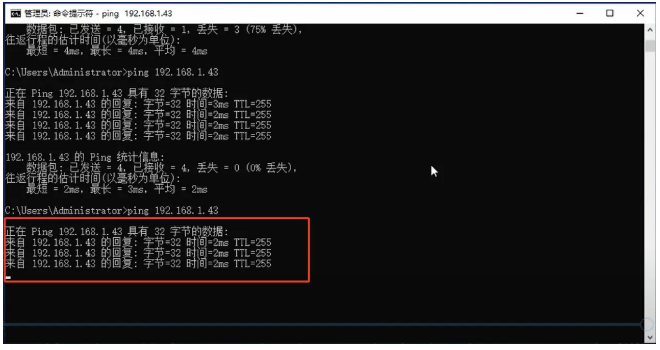

d、再次進入命令提示符界面輸入儀器IP，ping通后說明物理連接上了。

4、先下載NI-VISA,以及測試軟件。驗證儀器和電腦是否連接。

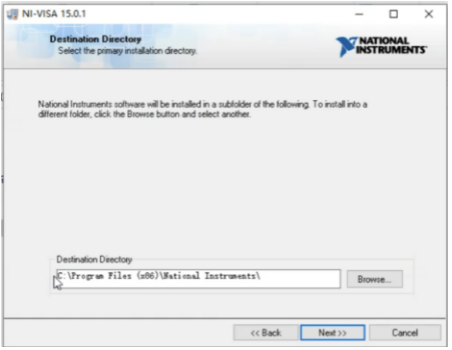

a、安裝軟件的時候同步安裝VISA15.0.1(我方提供安裝包），如圖，點擊setup進行安裝，安裝路徑沒有要求。

b、進入到NI-MAX配置，打開NI-MAX。

c、點擊設備接口→點擊網絡設備→添加網絡設備→點擊VISA TCP/IP

d、進入如下界面，點擊第一項→點擊下一步。

e、電腦會自動搜索到儀器的IP地址，點擊完成。

f、可能存在自動掃描不上的情況，需要手動添加，如下圖所示，勾選手動輸入地址，點擊下一步，輸入儀器網址192.168.1.43（根據實際網址填寫）即可

g、IP添加連接完成，如下圖所示，點擊關閉。

5、打開測試軟件

6、軟件上的連接方式選擇LAN口，資源可以下拉選擇或者手動輸入。

7、連接成功，如下圖所示。

三、連接失敗解決方案

1、可能是儀器型號不兼容：

本軟件未兼容此型號儀器，請聯系供應商。

2、接口通訊未開放

有通訊接口，但是不支持通訊，連接儀器原廠開放接口。

3、測試線損壞

換根測試線重新按照步驟連接

4、如果儀器面板有以下報錯：

a、在電腦中輸入win+R輸入cmd-輸入ipconfig空格/all回車，找到默認網關（假設是192.168.0.1）

b、儀器中menu-lan-enter-status：先設置geteway網關號為電腦上的默認網關（假設是192.168.0.1）；再設置IP-address地址末尾區別于默認網關就可以（比如是192.168.0.2）
