觸摸屏是一種交互輸入設備，用戶只需用手指或光筆觸摸屏的某位置即可控制計算機的運行。觸摸屏技術操作簡單、使用靈活，讓更多的人使用上了計算機。除了應用于個人便攜式信息產品之外，還廣泛應用于家電、公共信息（如電子政務、銀行、醫院、電力等部門的業務查詢等）、電子游戲、通訊設備、辦公室自動化設備、信息收集設備及工業設備等等。

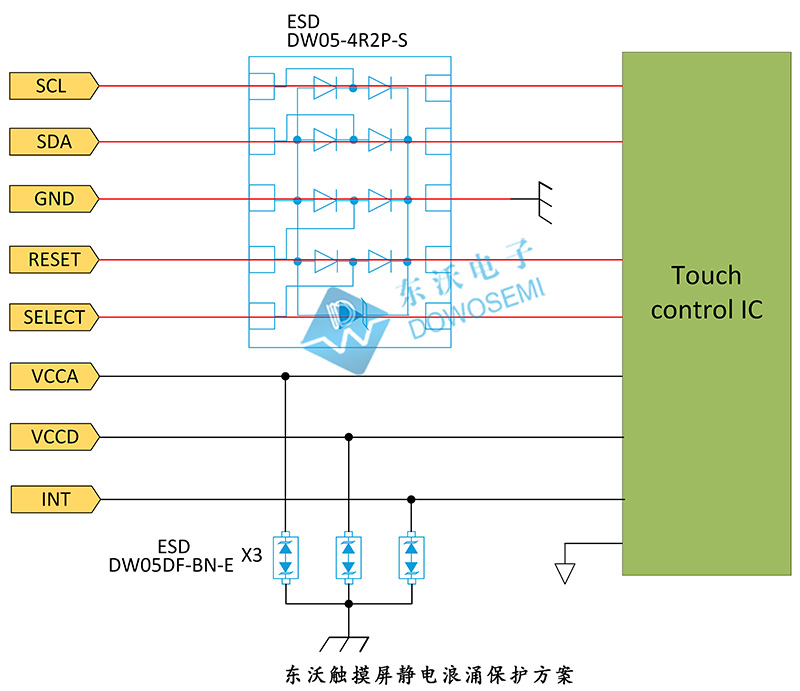

觸摸屏觸控面板按照結構分類，有表面接觸型（Surface Touch）和內在投射型（Inner Project Touch）兩種。當觸控面板表面的靜電電壓與內部感測電容元件的壓差超過臨界電場時，靜電電流就有機會由感測元件流進控制（Control）IC，在實際產品的驗證中，時常會發現感測元件的故障燒毀或感測控制IC的接收I/O故障。因此，在設計觸摸屏產品過程中，靜電放電浪涌保護措施必不可少。針對觸摸屏靜電浪涌問題，東沃電子（DOWOSEMI）技術推薦選用ESD二極管DW05-4R2P-S和DW05DF-BN-E做防護 。東沃觸摸屏靜電浪涌保護方案設計圖如下所示：

從東沃觸摸屏靜電浪涌保護方案圖中可知，針對I2C總線部分靜電浪涌防護，東沃技術推薦選用1顆ESD二極管DW05-4R2P-S，工作電壓5V、擊穿電壓6V、峰值脈沖電流5A、15V低鉗位電壓、DFN-10L小封裝，0.3pF超低結電容，保障通信數據可靠性傳輸；同時符合IEC 61000-4-2 (ESD) ±18kV（空氣）、±12kV（接觸）標準。

針對觸摸屏供電電源部分靜電浪涌防護，東沃技術推薦選用3顆ESD二極管DW05DF-BN-E，工作電壓5V、擊穿電壓6V、峰值脈沖電流5A、13V低鉗位電壓、DFN-2L小封裝，結電容7pF，符合IEC 61000-4-2 (ESD) ±30kV（空氣）、±30kV（接觸）標準。

以上是觸摸屏靜電浪涌保護常用方案，如有特殊需求，歡迎前來探討。浪涌靜電保護方案，找東沃電子，電路防護不迷路！東沃觸摸屏靜電浪涌保護方案中選用到的ESD二極管DW05-4R2P-S和DW05DF-BN-E，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型，歡迎廣大新老客戶前來咨詢!
