本案例是用于指導客戶快速使用CCLINK轉Ethercat網關建立起設備通訊，具體功能如下圖所示：

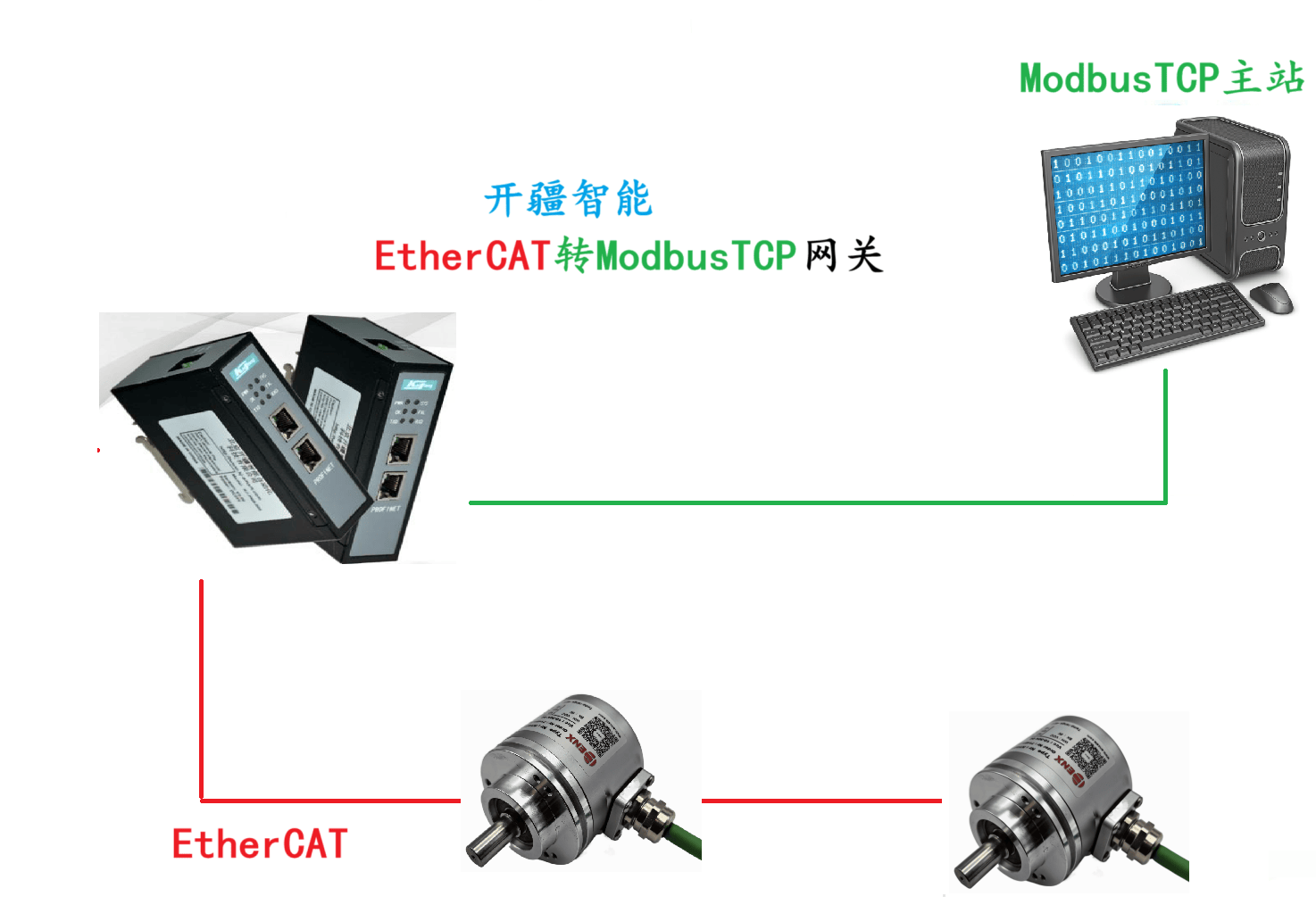

拓撲圖

網關在CClink一側與Ethercat一側均作為主站使用

首先打開三菱PLC組態軟件GX3Work配置CCLINK從站

1. 點擊站信息設置，在彈出的對話框中，將“站類型”選擇成遠程設備站，“占用站數”根據實際數據量選擇。點“設置結束”完成設置。

配置網關的CCLINK參數

1. 使用網線將電腦與網關的 LAN網口連接。

2. 將撥碼的第 8 位撥到 ON，此時網關處于配置狀態，然后給網關供電。

3. 網關處于配置狀態時，此時網口使用 192.168.1.201的 IP 地址，應使電腦的 IP 網段設置于 192.168.1.xxx 。

4. 打開 GW Modbus 軟件，首先設置軟件使用的 IP 地址，點擊菜單欄“設置——通訊設置——以太網設置”，如下圖，電腦的 IP 是 192.168.1.111。（設備 IP 地址和配置模塊地址不需要設置）

1. 點擊菜單欄“工具——在線”，在彈出的窗口中，選擇“CCLINK 配置”。

2. 點擊“連接從站”按鈕，連接成功后其他按鈕會變成可以點擊的狀態：

3. 點擊“讀取配置”按鈕后，顯示網關目前的實際參數：

4. 填寫用戶需要的參數，點擊“寫入配置”按鈕：

5. 寫入成功后，會彈出 OK 的對話框。

6. 設置網關在Ethercat一側的參數配置

點擊工具-在線，選擇Ethercat

7. 設置號Ethercat側的數據輸入輸出長度

將配置寫入網關保存

8. 打開ethercat主站配置軟件導入網關EDS文件

9. 找到對應的eds文件設備，添加好對應槽的輸入輸出長度下載至主站設備

10. 將網關與設備連接，看到數據正常通信即可
