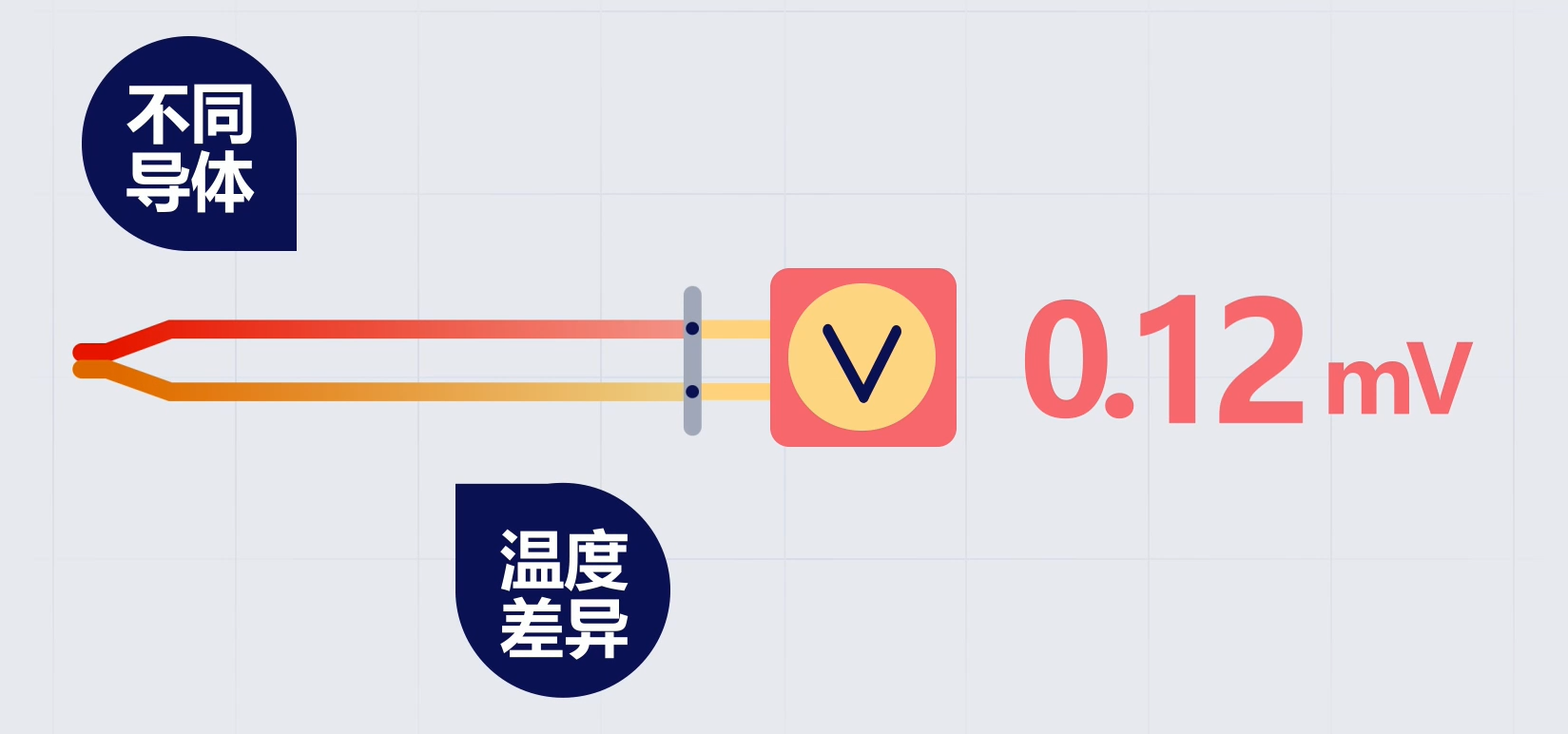

熱電偶的測溫點，也被稱作熱接點或測量端，是熱電偶中用于直接與被測量介質接觸的部分，以感應和轉換溫度信息為熱電動勢。熱電偶的測溫點設計和位置對于測量的準確性和效率至關重要。以下是對熱電偶測溫點的詳細分析：

1. 測溫點的定義和重要性

熱電偶的測溫點是熱電偶的熱電極（正負極）直接暴露于待測環境中的區域。這一位置的精確選擇和設計決定了溫度測量的準確性，因?yàn)闊犭妱觿輧H由該點的溫度決定。

2. 測溫點的設計

2.1 熱接點的形式

熱接點可以是焊接點、螺旋形、或被包裹在特殊材料中以適應不同的測量環境。例如，在腐蝕性環境中，可能需要采用特殊的保護涂層或套管。

2.2 熱接點的材料

熱接點的材料應與熱電偶的電極材料一致，以保證熱電勢的準確生成。

2.3 熱接點的保護

熱接點通常需要某種形式的保護，以防止機械損傷或環境因素影響。常見的保護方式包括使用保護套管、鎧裝熱電偶或在熱接點周圍填充絕熱材料。

3. 測溫點的最佳實踐

3.1 熱浸透

測溫點應有足夠的時間達到熱平衡，即熱浸透，以確保其準確反映被測介質的溫度。

3.2 熱接點位置

測溫點應避免安裝在流體流動的死區或受熱源直接輻射的位置，以免引起測量誤差。

3.3 熱接點與介質接觸

熱接點應與被測介質有良好的熱接觸，以確?？焖俸蜏?zhǔn)確的溫度響應。

4. 測溫點的安裝

4.1 插入深度

熱電偶的插入深度應根據被測設備或介質的具體情況確定，以確保足夠的熱交換。

4.2 水平或垂直安裝

根據測量的具體需求，熱電偶可以水平或垂直安裝。例如，在管道中測量流體溫度時，通常垂直安裝以模擬管道中心的流體溫度。

4.3 固定方式

熱電偶的固定方式需要確保其穩定，并減少因振動或流動介質引起的干擾。

5. 測溫點的維護

5.1 清潔

定期清潔熱接點，以防止灰塵、銹垢或其他污染物影響測量。

5.2 檢查

定期檢查熱接點的完整性，確保沒有裂紋、腐蝕或其他形式的損傷。

5.3 校準

定期對熱電偶進行校準，以維持測量的準確性。

6. 測溫點的常見問題及解決方案

6.1 熱惰性

熱電偶的熱惰性可能導致測量值滯后于實際溫度變化。選擇時間常數小的熱電偶或改善熱傳導條件可以減少這種影響。

6.2 熱阻誤差

熱接點上沉積的灰塵或污物可能增加熱阻，導致測量值偏低。定期清理熱接點可以避免這個問題。

6.3 熱接點損壞

熱接點可能會因?yàn)闄C(jī)械磨損、腐蝕或高溫而損壞。使用適當?shù)谋Ｗo(hù)措施和材料可以延長熱接點的使用壽命。

7. 結論

熱電偶的測溫點是溫度測量過程中的關鍵部分。正確的設計、安裝和維護對于確保測量的準確性和可靠性至關重要。通過遵循最佳實踐，可以優化熱電偶的性能，提高溫度測量的質量和效率。
