蘋果最新發布的ipad air目前已經在市場上受到廣泛的好評，與上一代iPad相比，其設計更加精良，Pad Air更薄、更輕，邊框更窄。下面是國外知名拆解網站iFixit給我們揭開iPad Air內部詳細構造：

iPad air詳細規格和配置：

1. iPad Air比iPad 4薄了20%，輕了28%，體積減小了24%。

2. 9.7寸 IPS 液晶顯示屏，分辨率為2048*1536，每英寸的像素?cái)?shù)量為264個

3. 雙核A7處理器，64位架構

4. M7運動協處理器

5. 500萬后置iSight相機，支持1080p錄像，120萬像素720p前置攝像頭

6. 802.11n 雙天線 MIMO WiFi

7. 支持14種LTE頻段，DC-HSPA+，UMTS，GSM/EDGE，CDMA和EVOD

8. 容量有16GB、32GB、64GB和128GB四種選擇

9. 揚聲器升級為立體聲了，在Lightning連接器兩邊都有

10. 電池為3.73V，32.9WHr

底部的Lighting閃電接口和分布于兩側的立體聲揚聲器，邊角圓潤

對付這樣密封的平板機，必須上吸盤和特制工具

慢慢撬啊撬，可以感覺到里邊膠水不少

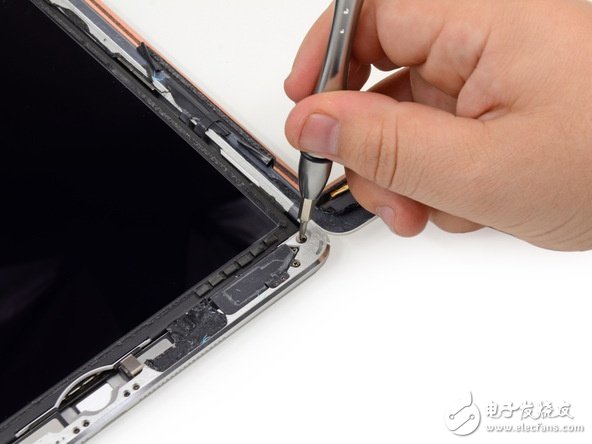

擰螺絲

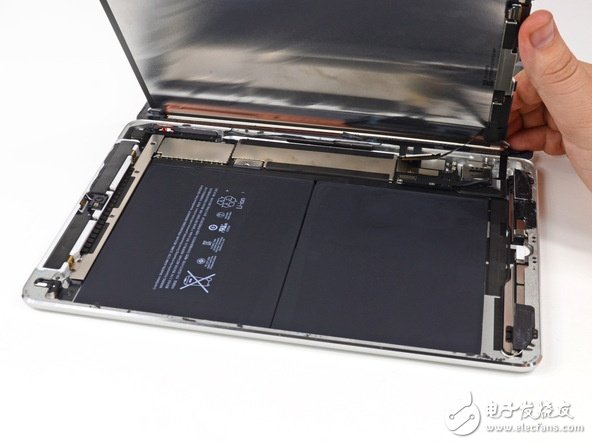

電池容量比上代小了，但所占面積可不小

還是9.7寸屏幕，不過蘋果宣稱面板厚度降低了20％

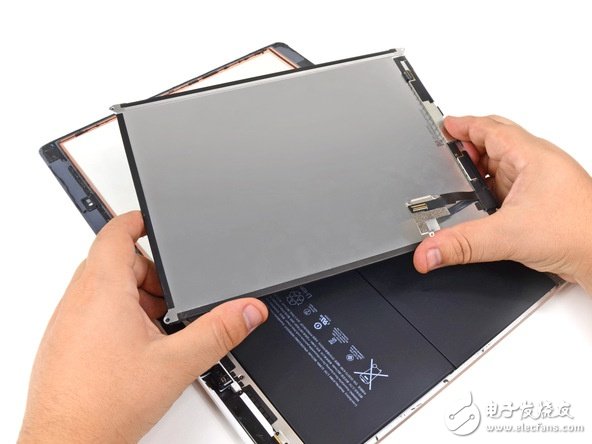

LCD面板和前面板玻璃仍然是分離的，可單獨更換

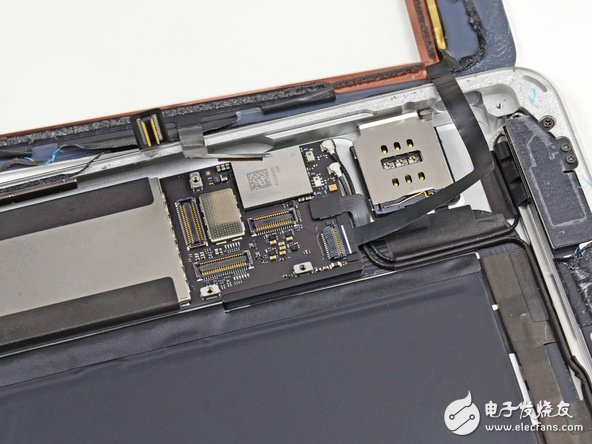

不明所以的一些閑置接口，用途待查

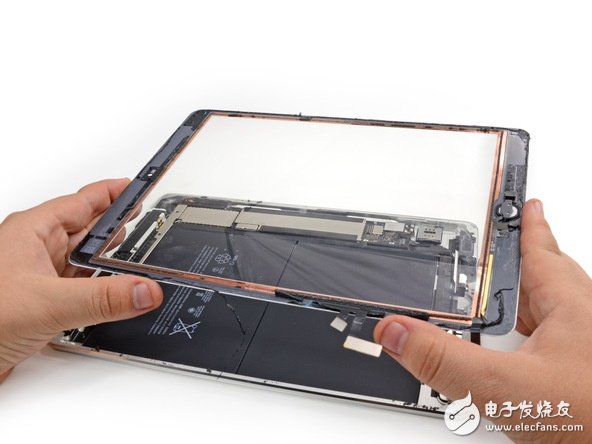

玻璃下來了

需要先加熱，然后基本重復之前的步驟

電池還是用膠水固定的，似乎沒有MacBook Pro里那么瘋狂，但也不少，而且，你以為這就完了？

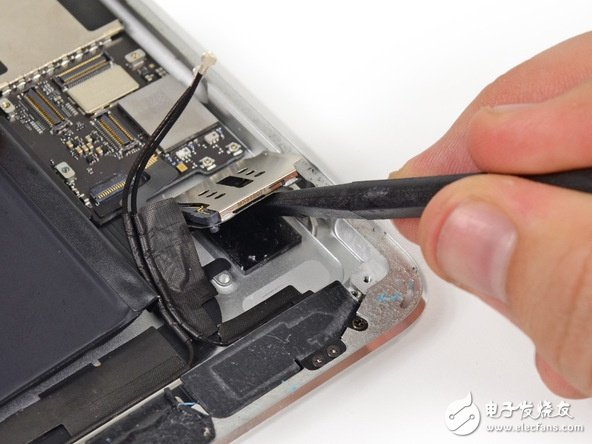

迂回作戰，先拿掉SIM卡托

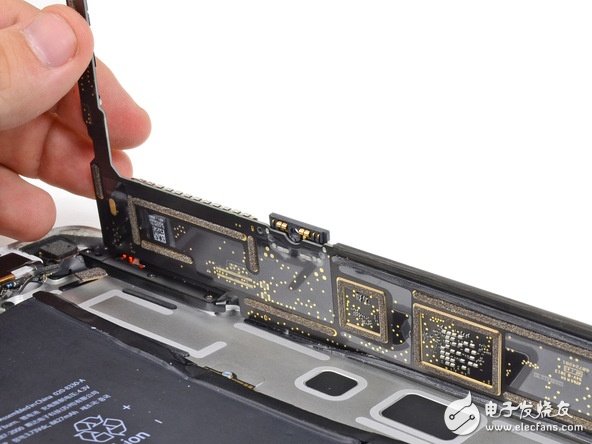

電池依然不肯下來。再轉到這邊，拆主板

主板背部沒什么元件，但是看上去“金碧輝煌”的

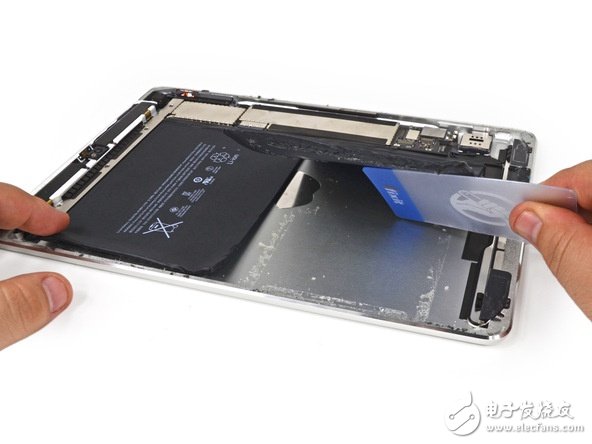

繼續扣電池

主板狹長緊湊，小得近乎過分。主要芯片有：

紅色：APL5698 A7 SoC處理器——iPhone 5S的編號為APL0698，所以還是不完全一樣的，但具體差異待考

橙色：爾必達F8164A1MD 1GB LPDDR3內存顆粒——AnandTech不僅猜對了規格，也猜對了分離式設計，iPhone 5S里的處理器、內存是PoP一體封裝的

黃色：東芝THGBX2G7B2JLA01 16GB NAND閃存顆粒

綠色：NXP LPC18A1 M7協處理器

藍色：蘋果343S0655-A1——ChipWorks分析認為是模擬電源管理單元

粉色：USI 339S0213 Wi-Fi模塊

黑色：蘋果338S1116 Cirrus音頻編碼器——iPhone 5C里也是它

A7處理器、內存局部近照

左側紅框內這是什么呢？

拆開頂蓋發現原來是一對博通BCM5976C1KUB6G觸摸傳感器，跟蘋果筆記本常用的BCM5976A0KUB2G觸摸板傳感器應該差不多

主板尾部是RF射頻相關零件，3G/LTE上網就靠它們了。

紅色：高通M9615M LTE基帶（整合128MB RAM）

橙色：TriQuint TQF6514 RF功率放大器——類似iPhone 5S里的TQF6414

黃色：三個Skyworks SKY77 LTE RF功率放大器雙工器

綠色：兩個Avago A79 LTE RF功率放大器雙工器

藍色：227 LG——似乎是Murata天線切換/過濾模塊Module

粉色：高通WTR1605L收發器

黑色：高通PM8018電源管理單元

高通M9615M LTE基帶

閃電接口模塊

前置攝像頭

500萬像素后置攝像頭

所有零部件合集

維修指數：2

總結：

－ 好：拿掉前面板后，LCD液晶屏很容易取下

－ 好：電池沒有和主板焊接在一起

－ 差：前面板是和其他部分粘在一起的，很難伺候

－ 差：到處是膠水，電池拆卸難度至少空前了

－ 差：LCD和前面板是粘合的，拆卸必須小心

－ 差：不拿掉LCD是無法接觸前面板接口的
