高頻電流測量——Danisense DT系列電流傳感器
當測量頻率高于1MHz的電流時，測量設置對于測量精度變得尤為重要。
處理高頻電流測量
為了獲取更好的測量精度，從電流傳感器的角度來看電流場盡可能對稱非常重要。
理想情況下，可以說電流路徑應該看起來像以中心母線為核心和返回電流路徑作為外屏蔽圍繞中心母 線的同軸電纜 . 在大電流使用電流傳感器時這樣的設置是不切實際的事，因此，建議采用兩種更簡單 的設置。

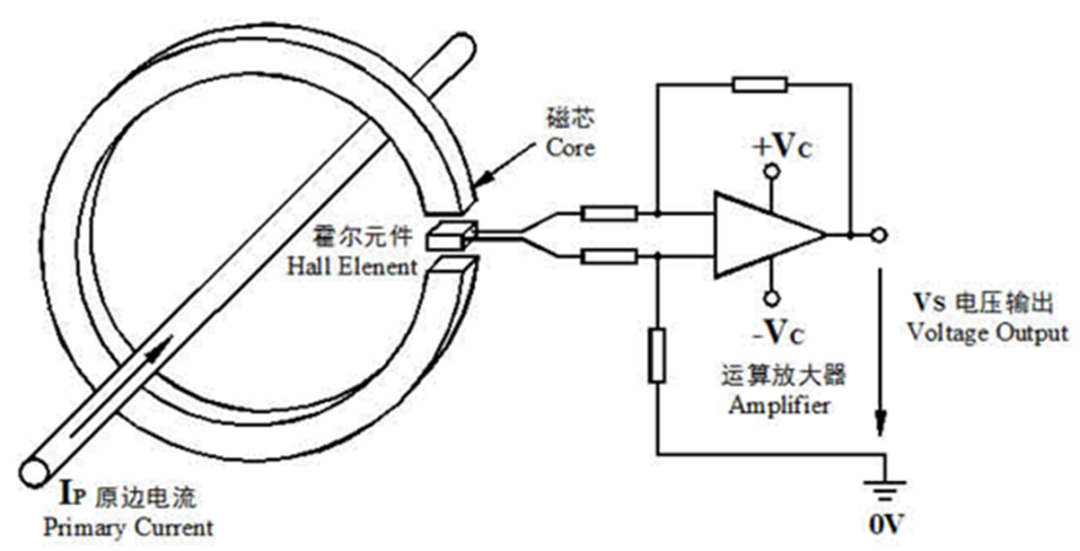

母線必須在電流傳感器的中心
電流返回路徑必須盡可能對稱
Figure 1-1 Two symmetrical return paths (?
對于高達2 MHz的設置，為了獲得高精度建議使用至少兩個對稱的返回路徑 – 參見圖1-1使用Danisense 電流傳感器DT系列的示例
對于高達10 MHz的設置，為了獲得最佳精度建議使用至少四個對稱的返回路徑–參見使用Danisense DW系列的示例圖1-2。
審核編輯 黃宇
