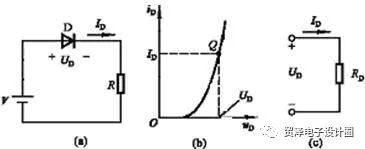

圖電路二極管伏安特性和工作點Q(c)二極管的直流電阻

在直流電源V的作用下，對應于二極管電流ID和二極管兩端電壓UD的點稱為靜態工作點，該點對應的直流電阻為

動態電阻是在一個固定的直流電壓和電流(即靜態工作點Q)的基礎上，由交流信號ui引起特性曲線在Q點附近的一小段電壓和電流的變化產生的。若該交流信號ui是低頻，而且幅度很小(通常稱低頻小信號)，則由此引起的電流變化量也很小，這一小段特性曲線可以用通過Q點的切線來等效。

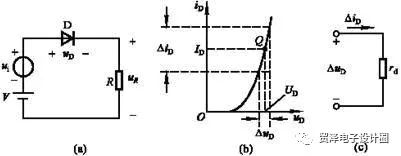

圖電路二極管伏安特性二極管的動態電阻

若在Q點的基礎上外加微小的低頻信號，二極管兩端產生的電壓變化量和電流變化量如圖中所標注，則此時的二極管可等效成一個動態電阻rd，根據二極管的電流方程可得

rd是用以Q點為切點的切線斜率的倒數。顯然，Q點在伏安特性上的位置不同，rd的數值將不同。根據二極管的電流方程

可得：

因此

ID為靜態電流，常溫下UT=26mV。可知，靜態電流ID越大，rd將越小。設UD=0.7V時，ID=2mA。由此可得直流電阻RD=350，而動態電阻(交流電阻)

可見二者相差甚遠，切不可混淆。

根據上面的解釋，應該很容易理解用普通萬用表的電阻檔對二極管進行測量時，所測到的電阻值應該表示二極管的直流電阻而非動態電阻。

同時，用普通萬用表的歐姆檔去測量二極管的正向電阻時，由于表的內阻不同，使測量時流過管子的電流大小不同，也就是工作點的位置不同，故測得的RD值也不同。
