本文從配置、測試、通信、顯示、存儲等方面，圖文并茂地描述了工程師在數據采集記錄儀測試中常遇到的6個問題，掌握本文可應對數采測試常見異常，此系列將會持續更新。本文從數據采集記錄儀界面設置的操作說起，無論是在DP100屏幕操作還是在PC端通過Web瀏覽器操作，都需要在設置的“板卡配置”里面選擇自動或者手動配置。

緊接著即可在AI通道等通道根據實際測試需求進行參數等的設置，如圖2所示。

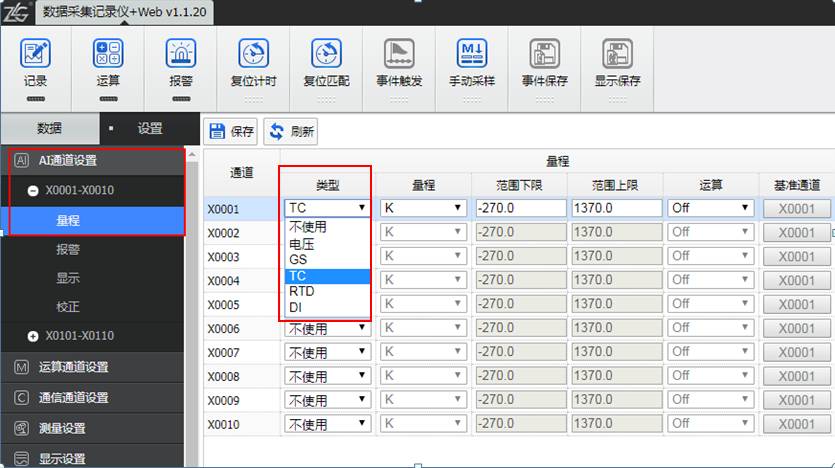

圖2 通道設置

一、關于數采模塊配置

DP100、DM100兩者最多都可配置200個通道。在進行模塊配置時，注意了解測試需求。有三點需要注意：

• DM100主機需要配置電源模塊，DP100主機不需要；

• 當DP100測試通道超過30個（或3個模塊），則需要配置擴展模塊，而擴展模塊則需電源模塊供電，兩者不可分；

• 當客戶測試通道數比較多，例如100個，此時需了解測試環境，適當搭配擴展模塊做到合理配置，如圖3所示項目。

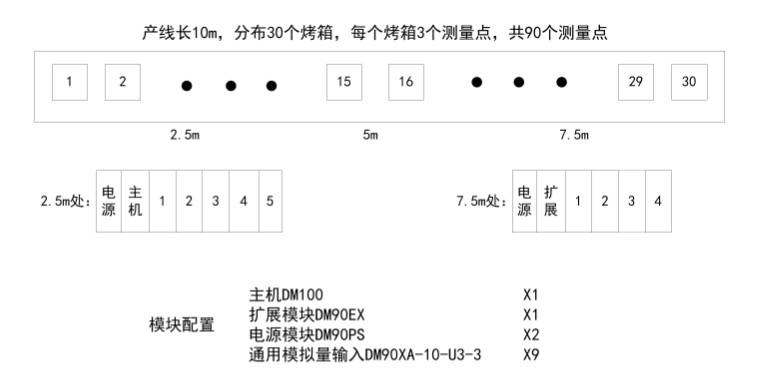

圖3 烤箱產線溫度測試

二、關于界面顯示正溢出或正/負斷偶

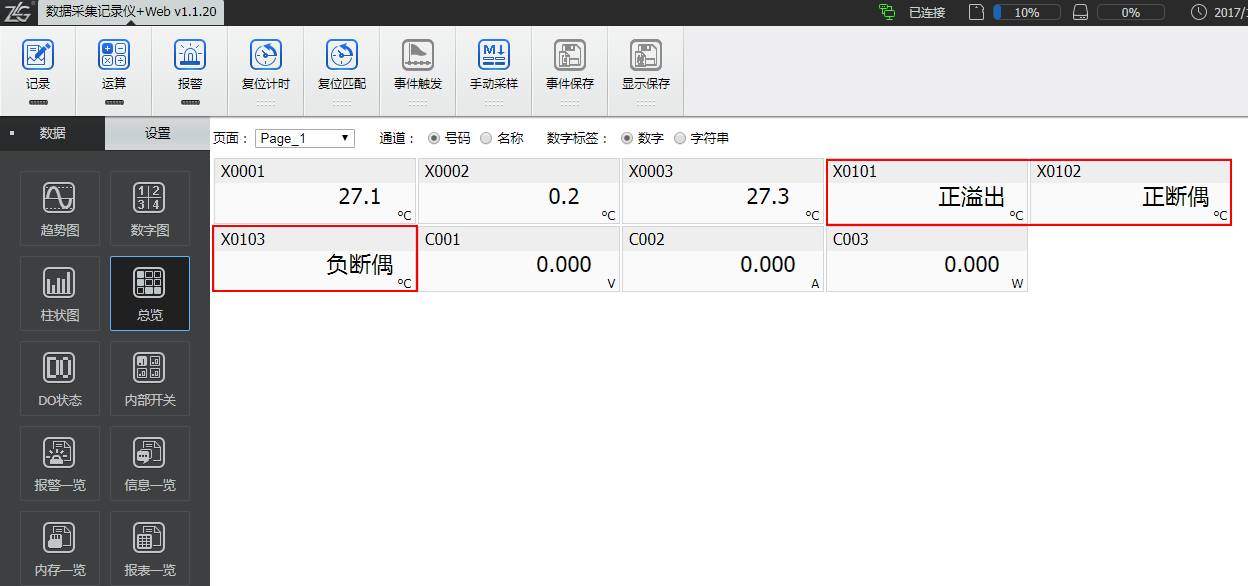

如圖4所示，界面顯示X0101/X0102/X0103三個通道分別顯示正溢出、正斷偶、負斷偶。此現象是由于熱電偶斷線、未接線或者接觸不好造成，確認好數采端接線即可解決；

圖4 斷偶顯示

三通道顯示的正溢出、正斷偶、負斷偶在如圖5所示處設置。

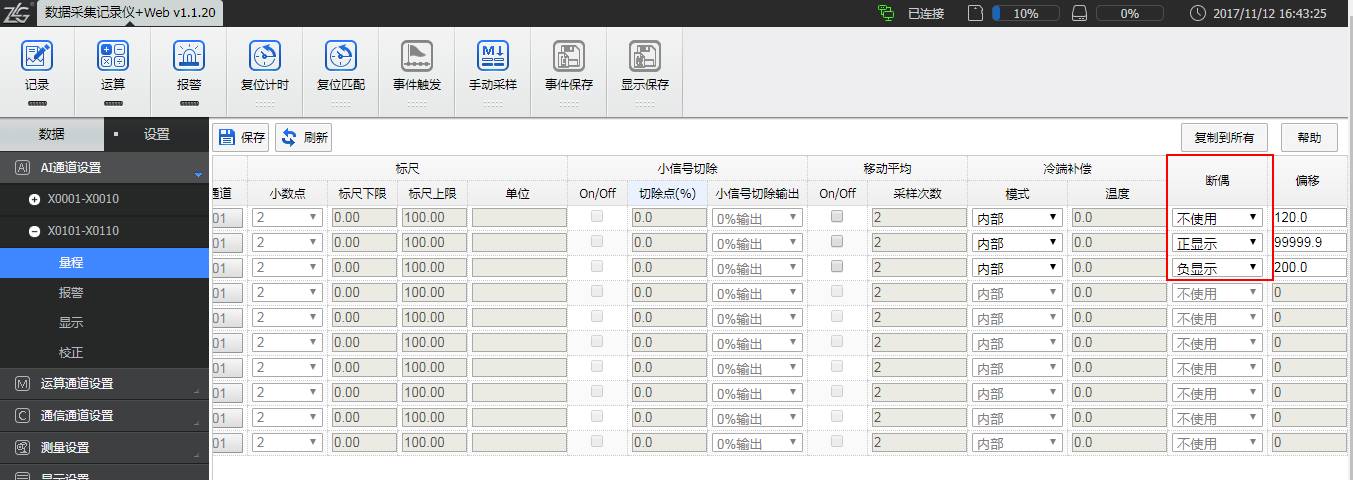

圖5 斷偶設置

• 選擇“不使用”：傳感器斷偶時，測量值顯示為“正溢出”；

• 選擇“正顯示”：傳感器斷偶時，測量結果固定為正量程溢出值。測量值顯示為“正斷偶”；

• 選擇“正顯示”：傳感器斷偶時，測量結果固定為負量程溢出值。測量值顯示為“負斷偶”。

三、關于溫升測試

1、主要操作步驟

如圖7所示 ，數采第2個通道（X0002）顯示的即是“溫升”值，主要操作步驟如下：

• 在“AI通道”下，進入“量程”，選擇運算為Delta，設置基準通道為X0001，如圖6所示；

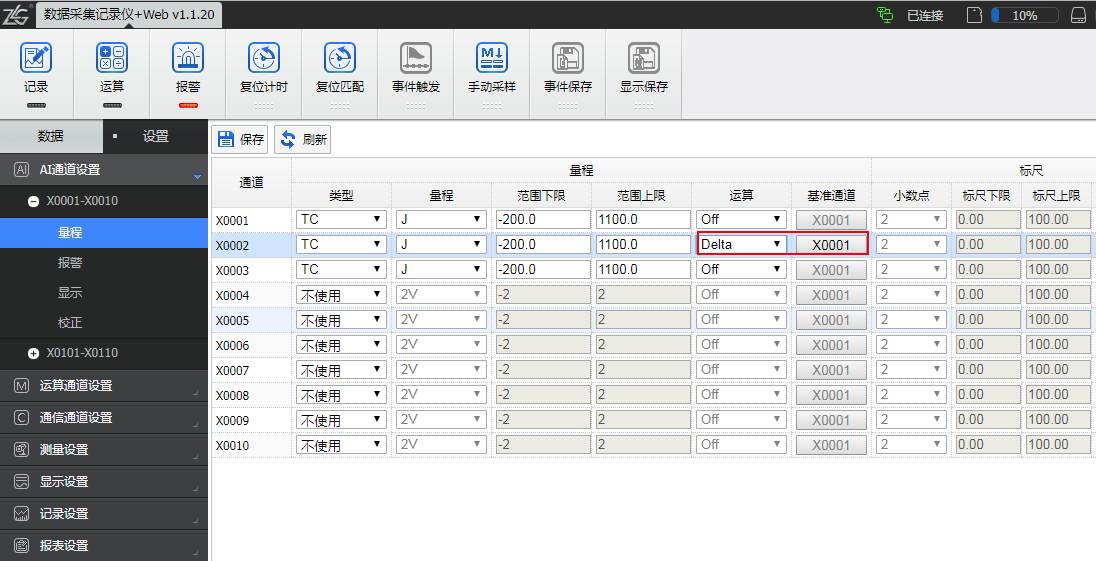

圖6 Delta運算設置

• 進入“總攬界面”，即可看到X0002顯示數值為溫升值7.6℃（X0001懸置在空中，為環境溫度。此時手握2通道熱電偶，X0002溫升為手的溫度減去環境溫度），如圖7所示。

圖7 Delta運算溫升顯示

2、主要作用

• 此操作可省去工程師將數據導出后用EXCEL進行公式運算得出溫升值的步驟，提高效率；

• 由于所處環境溫度存在變化，利用此方式測試數值更加實時精確。

四、關于趨勢圖中的信息標記

• 如圖8所示，在設置界面的顯示設置里選擇“信息設置”，例如分別設置信息號碼1/2為開始/結束；

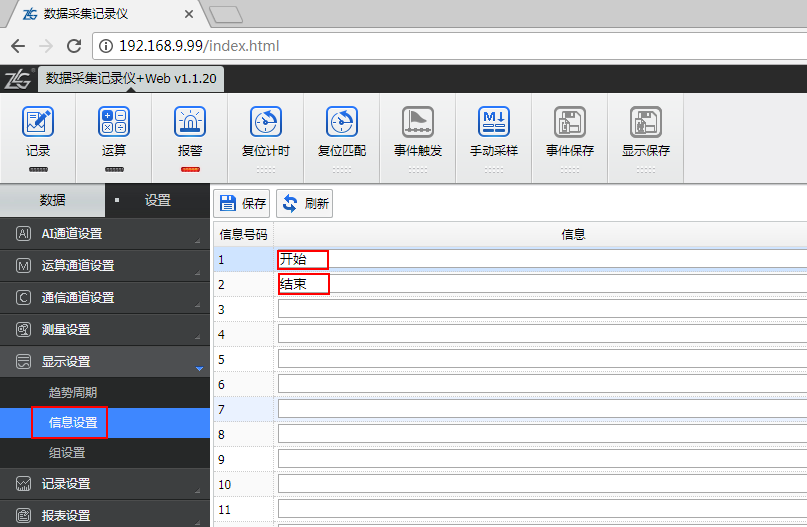

圖8 標記信息設置

• 如圖9所示，在數據界面的趨勢圖中點擊所要標記的地方，分別選擇所需要的信息進行標記。

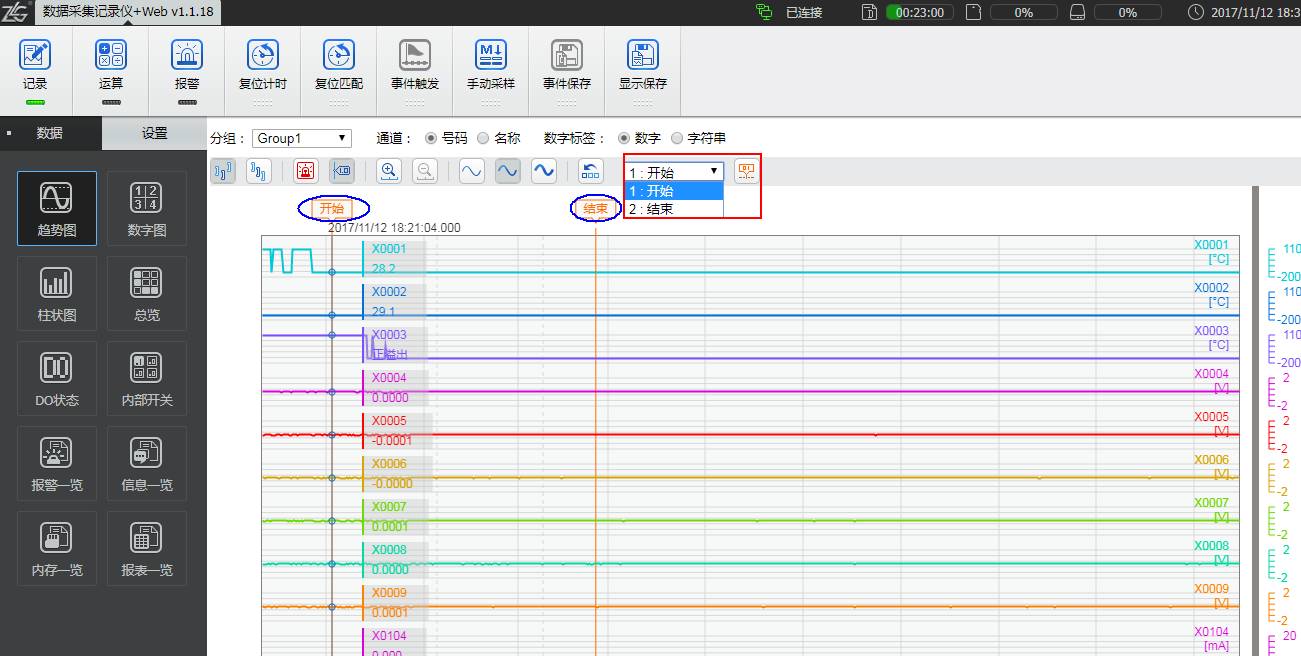

圖9 信息標記

• 信息標記類似于示波器的Mark，可以快速方便的找到您所標記的感興趣點。

五、關于數采的通信

數采與外界設備通信主要分為三種：

• 與“致遠功率計”通信：通過以太網使用 SCPI指令，具體操作第六點：關于數采連接我司功率計；

• 與其他設備通信：通過以太網使用Modbus協議，從寄存器中讀取設備數值；

• 與其他設備通信：通過串口使用Modbus協議，從寄存器中讀取設備數值（DP100支持RS485/422/232、DM100支持RS485/422/）。

大體界面設置如圖10所示。

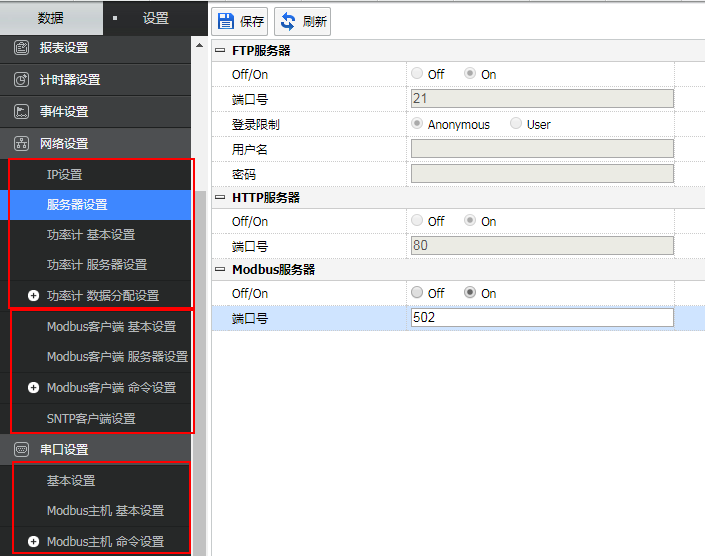

圖10 數采與外界設備通信設置界面

另：在TCP/IP上通過以太網接口使用Modbus通信時兩個設備分別稱為客戶端、服務器，在串行鏈路上通過串口使用Modbus通信時兩臺設備分別稱為主機、從機。

六、關于數采連接我司功率計

1、主要步驟如下

• 設置電腦、數采、功率計三者IP在同一網段（此步驟需要使用路由器或交換機3個接口，將網線一端分別連接電腦、功率計和數采，另一端分別連接路由器或交換機的3個網口即可）；

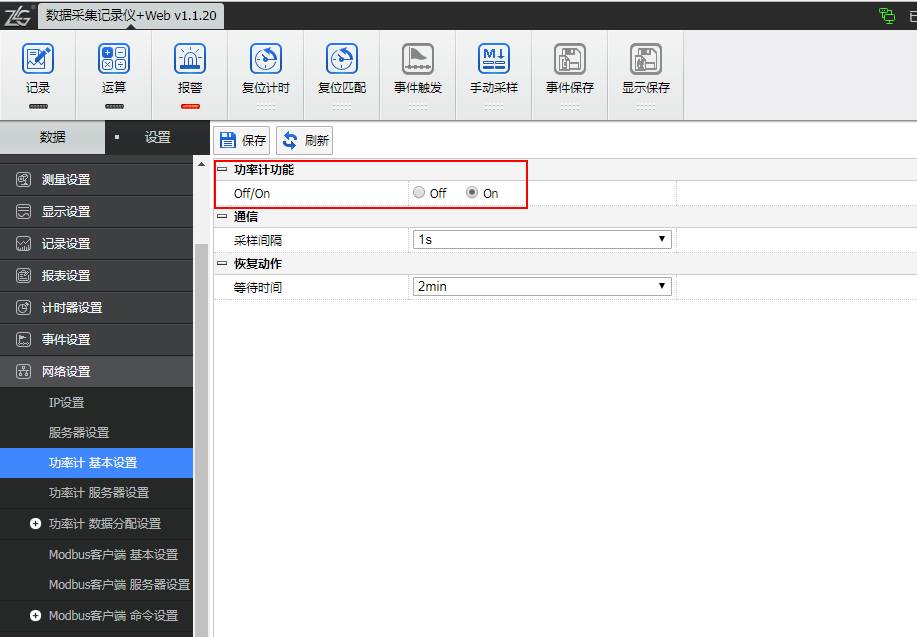

• 在瀏覽器網址欄輸入數采IP，進入連接界面后在“設置”里面選擇“網絡設置”，進入后選擇“功率計 基本設置”，使功率計功能為“On”，如圖11所示；

圖11 功率計功能開啟

• 選擇“功率計 服務器設置”，進入界面后將“服務器”選擇“On”，并設置服務器IP(即功率計IP)，并選擇對應功率計型號，如圖12所示；

圖12 功率計服務器設置

• 進入“功率計 數據分配設置”，選擇上一步的所設服務器號碼，然后依次設置“數據組名”、“數據名”、“指數縮放”、“通信通道”（通信通道用來顯示從功率計所讀取的數值），如圖13所示；

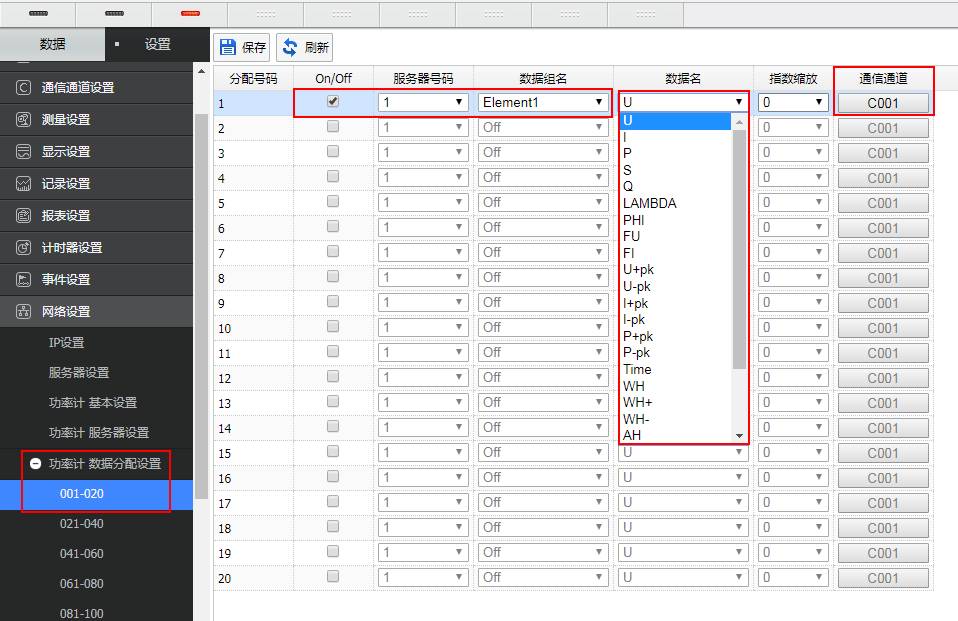

圖13 功率計數據分配設置

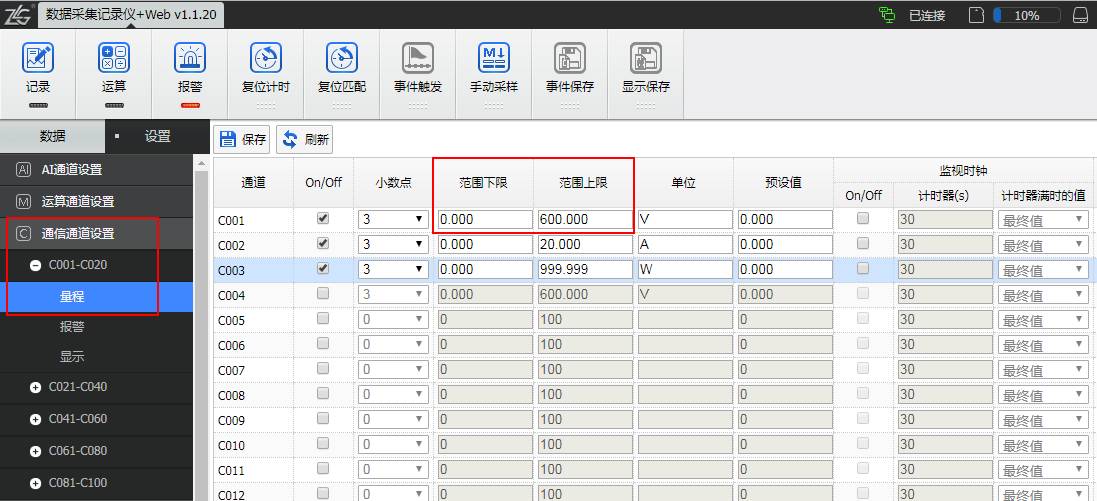

• 在“設置”界面切換到“通信通道”，在其“量程”里面設置相應參數，重點是“范圍上/下限”，如圖14所示；

圖14 通信通道設置

• 設置好之后切換到“數據”界面的“總覽”界面，在對應的“通信通道(例如C001、C002)”即可看到數采采集到的功率計數值，如圖15所示。

圖15 通信通道數值顯示

注:由于數采和功率計采用網線通信為SCPI指令，所以需要關閉功率計的Modbus(在接口按鍵里面)。

2、主要作用

方便將電壓、電流、功率等與此時的溫度一一對應來看。例如：需要看某個點在特定功率下的溫度值是否超過限值。
