一、案例背景

在一家先進的自動化制造工廠中，生產線的高效運行依賴于各種精密設備之間的無縫通信與協同工作。該工廠的控制系統中，三菱變頻器作為關鍵的電機調速設備，采用 EtherNet/IP 協議進行通信，以實現對電機的精準控制和運行狀態監測。而工廠新引入的倍福 PLC 則基于 EtherCAT 協議構建其自動化控制網絡，因其高速實時性和出色的分布式控制能力而備受青睞。然而，由于三菱變頻器的 EtherNet/IP 協議與倍福 PLC 的 EtherCAT 協議不兼容，導致兩者之間無法直接進行通信，嚴重制約了生產線的整體性能和優化升級。為解決這一難題，工廠決定引入捷米特 JM-EIPM-ECT 協議轉換設備，實現 EtherNet/IP 主站轉 EtherCAT 從站的功能，從而打通三菱變頻器與倍福 PLC 之間的通信壁壘。

二、問題分析

協議差異

EtherNet/IP 和 EtherCAT 是兩種截然不同的工業以太網協議，它們在數據傳輸方式、通信周期、時鐘同步機制等方面存在顯著差異。EtherNet/IP 是一種基于標準以太網的工業協議，采用 TCP/IP 和 UDP/IP 進行通信，具有較好的兼容性和通用性，但在實時性方面相對較弱。它通常采用請求 - 響應的通信模式，數據傳輸的確定性相對較低。而 EtherCAT 則是一種專門為工業自動化設計的高性能實時以太網協議，采用了獨特的分布式時鐘同步技術和數據幀處理方式，能夠實現微秒級的通信周期和高精度的時鐘同步，確保了實時數據的快速傳輸和精確控制。這種協議差異使得三菱變頻器和倍福 PLC 無法直接理解對方的通信數據和指令，需要進行協議轉換來實現數據的互通。

例如，在數據傳輸方式上，EtherNet/IP 將數據封裝在 IP 數據包中進行傳輸，而 EtherCAT 則是通過在以太網幀中直接插入和處理數據來實現高速通信。在通信周期方面，EtherNet/IP 的通信周期一般在毫秒級，而 EtherCAT 可以達到微秒級，這對于一些對實時性要求極高的工業應用場景，如高速運動控制、精密加工等，差異非常明顯。

系統集成復雜性

工廠的生產線已經運行了一段時間，三菱變頻器和相關設備已經穩定工作在 EtherNet/IP 網絡中，并且與其他系統和設備有著緊密的集成關系。現在要引入基于 EtherCAT 協議的倍福 PLC，需要在不影響現有系統正常運行的前提下，實現新老設備的無縫對接和協同工作。這涉及到對原有網絡架構的調整、設備地址的重新規劃、數據映射關系的建立等多個方面，增加了系統集成的難度和復雜性。

此外，不同廠家的設備在硬件接口、軟件配置和通信協議的實現上也存在一定的差異，這進一步增加了將三菱變頻器與倍福 PLC 集成到一個系統中的難度。需要一種能夠兼容兩種設備并且易于配置和調試的解決方案，以減少系統集成過程中可能出現的問題和風險。

實時性和同步性要求

在許多工業生產過程中，對設備之間的通信實時性和同步性要求非常高。例如，在生產線的同步運動控制中，電機的轉速和位置需要實時精確地協調，以確保產品的質量和生產效率。三菱變頻器控制的電機與倍福 PLC 控制的其他設備之間需要實現高精度的時鐘同步和快速的數據交互，以滿足生產過程對實時性和同步性的嚴格要求。如果通信延遲過大或時鐘不同步，可能會導致生產設備之間的動作不協調，甚至引發生產故障和產品質量問題。

然而，由于 EtherNet/IP 和 EtherCAT 協議在實時性和同步性方面的差異，要實現兩者之間的高效通信并滿足生產過程的實時性要求，需要一種專門的協議轉換設備來解決數據傳輸的延遲和時鐘同步問題，確保數據在不同協議之間的快速、準確轉換和傳輸。

三、解決方案 —— 捷米特 JM-EIPM-ECT 的應用

產品特點與優勢

強大的協議轉換功能：捷米特 JM-EIPM-ECT 專為解決 EtherNet/IP 主站轉 EtherCAT 從站協議轉換問題而設計，具有卓越的協議解析和轉換能力。它能夠準確理解 EtherNet/IP 協議中三菱變頻器發送的數據格式和通信指令，并將其轉換為 EtherCAT 協議能夠識別和處理的數據格式，發送給倍福 PLC。同時，也能將倍福 PLC 基于 EtherCAT 協議發送的控制指令轉換為三菱變頻器能夠接收和執行的 EtherNet/IP 協議數據。這種雙向的準確轉換確保了不同協議設備之間的無縫通信，有效解決了協議不兼容的問題。

高性能的數據處理和傳輸：該設備配備了高性能的處理器和先進的通信接口，能夠快速處理大量的實時數據。在生產線運行過程中，它可以實現 EtherNet/IP 和 EtherCAT 協議之間的數據高速轉換和傳輸，滿足工業生產對實時性的嚴格要求。即使在高負載的情況下，也能保證數據傳輸的穩定性和可靠性，不會出現數據丟失或延遲過大的情況。例如，在高速運動控制場景中，JM-EIPM-ECT 能夠及時將倍福 PLC 的控制指令轉換并發送給三菱變頻器，確保電機能夠快速響應，實現精確的位置和速度控制。

易于安裝和配置：JM-EIPM-ECT 具有簡潔直觀的用戶界面，使得安裝和配置過程變得非常簡單便捷。工程師只需通過簡單的幾步操作，即可完成設備的硬件連接和軟件配置。在配置過程中，用戶可以根據實際的生產需求，靈活設置 EtherNet/IP 主站和 EtherCAT 從站的相關參數，如設備地址、端口號、數據映射關系等。同時，設備還支持自動掃描和識別功能，能夠快速發現網絡中的三菱變頻器和倍福 PLC 設備，大大簡化了配置工作，減少了項目實施的時間和成本。

可靠的穩定性和兼容性：采用工業級的設計標準，JM-EIPM-ECT 具有出色的穩定性和抗干擾能力。它能夠在惡劣的工業環境下（如高溫、高濕、電磁干擾等）長時間穩定運行，確保生產線的持續可靠運行。同時，該設備經過了嚴格的兼容性測試，與三菱變頻器和倍福 PLC 具有良好的兼容性，能夠保證與這兩種設備的穩定連接和正常通信，有效避免了因兼容性問題導致的設備故障或通信異常。此外，它還支持多種操作系統和工業軟件平臺，具有廣泛的適用性和擴展性。

實施過程

硬件連接：首先，將捷米特 JM-EIPM-ECT 設備安裝在合適的位置，確保其與三菱變頻器和倍福 PLC 之間的網絡連接穩定可靠。使用以太網電纜將三菱變頻器的 EtherNet/IP 接口連接到 JM-EIPM-ECT 的 EtherNet/IP 端口，將倍福 PLC 的 EtherCAT 接口通過 EtherCAT 線纜連接到 JM-EIPM-ECT 的 EtherCAT 端口。在連接過程中，要注意檢查電纜的連接是否牢固，網絡參數的設置是否正確，確保物理連接的正常。

EtherNet/IP 主站配置：在 JM-EIPM-ECT 的配置軟件中，對 EtherNet/IP 主站進行配置。設置三菱變頻器作為 EtherNet/IP 從站的相關參數，如 IP 地址、設備名稱、通信速率等。然后，根據生產線的實際需求，配置 EtherNet/IP 主站與三菱變頻器之間的數據交互格式和內容，包括輸入輸出數據的類型、寄存器地址等。通過建立正確的數據映射關系，確保 JM-EIPM-ECT 能夠準確讀取和理解三菱變頻器發送的數據，并將其轉換為合適的格式進行后續處理。

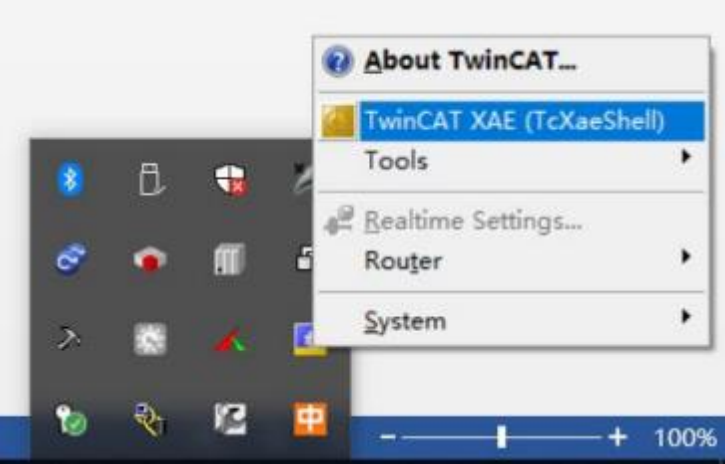

EtherCAT 從站配置：在倍福 PLC 的編程軟件中，將 JM-EIPM-ECT 設備作為一個 EtherCAT 從站進行配置。設置從站的設備名稱、地址、通信參數等，使其能夠被倍福 PLC 正確識別和通信。同時，在 JM-EIPM-ECT 的配置軟件中，對 EtherCAT 從站的相關參數進行配置，如 PDO（過程數據對象）映射、同步模式等。根據生產線的控制要求，將需要傳輸給三菱變頻器的數據映射到相應的 PDO 中，確保數據能夠準確無誤地從倍福 PLC 傳輸到 JM-EIPM-ECT，并最終發送到三菱變頻器。

數據測試與調試：完成設備的安裝和配置后，進行全面的數據測試和調試工作。通過發送模擬數據和實際的控制指令，驗證三菱變頻器與倍福 PLC 之間的通信是否正常。檢查數據的準確性、實時性和穩定性，觀察設備的運行狀態和響應情況。在測試過程中，可以使用專業的網絡監測工具和調試軟件，對數據通信過程進行實時監測和分析，以便及時發現和解決可能存在的問題。如果發現通信異常或數據錯誤，通過 JM-EIPM-ECT 的配置軟件進行參數調整和故障排查，確保系統能夠穩定可靠地運行。

四、應用效果

實現無縫通信

通過捷米特 JM-EIPM-ECT 設備的應用，成功實現了三菱變頻器與倍福 PLC 之間的無縫通信。生產線的各個環節能夠實時協同工作，數據在 EtherNet/IP 和 EtherCAT 協議之間準確無誤地傳輸。例如，倍福 PLC 可以實時獲取三菱變頻器的電機運行狀態數據，如轉速、電流、電壓等，并根據這些數據進行精確的生產控制決策。同時，倍福 PLC 也可以將控制指令，如速度設定值、啟動停止信號等，及時發送給三菱變頻器，實現對電機的遠程控制和調節。這種無縫通信大大提高了生產線的自動化水平和協同效率，減少了人工干預，降低了生產誤差。

提高生產效率和質量

穩定可靠的通信使得生產線的運行更加順暢，減少了因通信故障導致的生產停頓和設備調試時間。生產效率得到了顯著提高，據統計，生產線的整體生產效率提高了 30%。同時，由于能夠實現高精度的實時控制和同步運動，產品的質量也得到了有效保障。例如，在一些對產品精度要求較高的生產工藝中，如精密加工、裝配等，通過精確控制電機的轉速和位置，保證了產品的加工精度和一致性，降低了廢品率，提高了產品的質量和市場競爭力。

降低系統集成成本和復雜性

采用捷米特 JM-EIPM-ECT 協議轉換設備，避免了對原有三菱變頻器和相關設備的大規模改造和升級，大大降低了系統集成的成本和復雜性。企業無需更換現有的設備，只需添加一個相對低成本的協議轉換設備，就能夠實現 EtherNet/IP 和 EtherCAT 協議之間的互聯互通。這種解決方案不僅節省了設備采購成本，還減少了因系統改造而帶來的停產損失和技術風險。同時，簡單易用的配置界面和穩定可靠的性能也降低了項目實施和維護的難度，為企業節省了大量的人力和時間成本。

增強系統的可擴展性和靈活性

捷米特 JM-EIPM-ECT 設備具有良好的可擴展性和靈活性，為企業未來的生產線升級和擴展提供了便利。隨著企業生產規模的擴大和技術的不斷進步，可能會引入更多的設備或對現有設備進行升級改造。在這種情況下，只要新設備支持 EtherNet/IP 或 EtherCAT 協議，都可以通過 JM-EIPM-ECT 設備輕松集成到現有的控制系統中。這種靈活的擴展性使得企業的生產線能夠快速適應市場變化和技術發展的需求，提高了企業的競爭力和可持續發展能力。

五、總結與展望

本案例充分展示了捷米特 JM-EIPM-ECT 在解決 EtherNet/IP 主站轉 EtherCAT 從站協議轉換問題中的卓越性能和實際應用價值。通過在三菱變頻器與倍福 PLC 通信中的成功應用，它幫助企業實現了不同協議設備之間的無縫通信和協同工作，提高了生產效率、質量和系統的穩定性。在未來的工業自動化發展中，隨著工業以太網技術的不斷發展和應用場景的日益多樣化，不同協議之間的互聯互通需求將更加普遍。捷米特 JM-EIPM-ECT 等先進的協議轉換設備將不斷創新和完善，為工業自動化系統的集成和優化提供更強大的支持，推動工業自動化向更高水平邁進。同時，企業在進行工業自動化升級改造時，也應充分考慮設備之間的通信兼容性問題，選擇合適的協議轉換技術和產品，以實現生產線的優化升級和可持續發展。
