P77A.50S/K65一維高精度、大承載壓電移相器
壓電移相器顧名思義是一種通過壓電效應原理進行移相的器件，內置高性能壓電陶瓷，可通過給壓電陶瓷施加電壓產生微運動來實現移相功能，由于壓電陶瓷精度高、響應速度快可以產生納米級步進運動和毫秒級快速響應實現高精度快速移相，可以更加精準的進行相位調制，在光學、通信、醫療等多個領域廣泛應用。
P77A.50S/K65壓電移相器是一款具有高精度、大承載特點的一維Z向運動壓電移相器。它的行程可達43μm，承載可達3kg。配備閉環傳感器，分辨率可達1.5nm。外觀采用圓柱形中空設計，通孔尺寸為φ65mm。可選擇水平、立式、倒置三種安裝方式使用。產品外觀如下圖所示。
產品特點

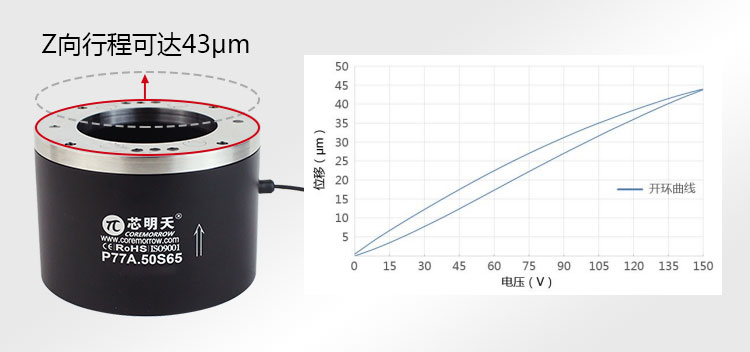

1. P77A.50S/K65壓電移相器在0~150V的電壓驅動下，Z向行程可達43μm。

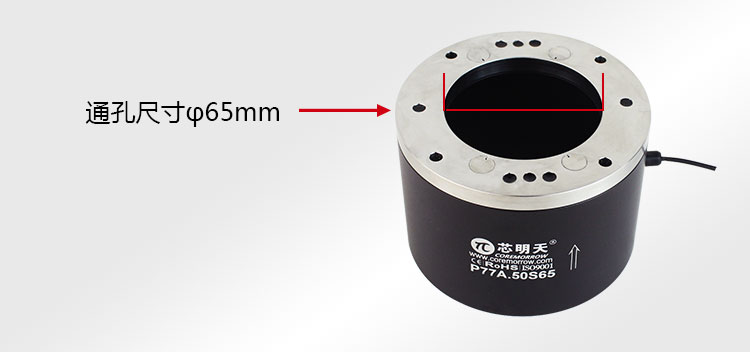

2. 中心通孔尺寸φ65mm

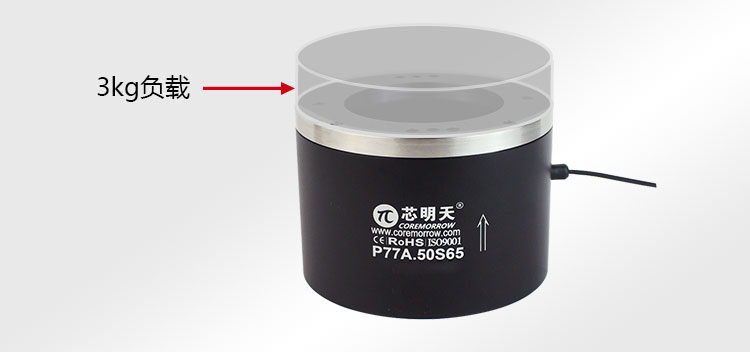

3. 大承載可達3kg

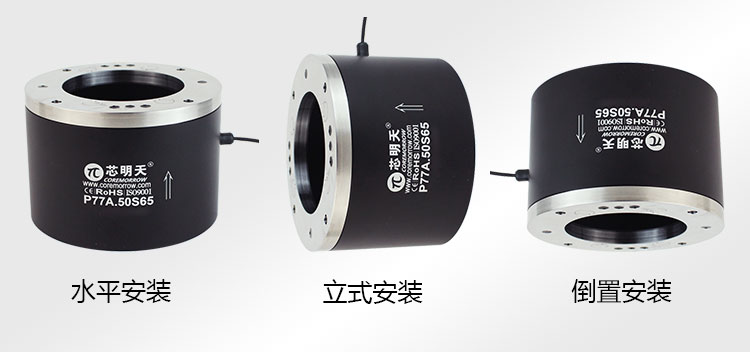

4. 安裝方式
不同安裝方式下的承載能力不同，一定不可超過相應安裝方式下的負載能力。
產品應用
芯明天壓電移相器產品可在雷達系統、通信系統、光學干涉等應用中提供納米級的高精度相位調制。此外，芯明天壓電移相器還可應用于顯微成像、表面檢測等應用，用于提供納米級的精密運動控制。
注：圖片來源于網絡
技術參數
| 型號 | P77A.50S/K65 | |
| 運動自由度 | Z | |
| 傳感器 | SGS/- | |
| 標稱行程范圍（0~120V） | 35μm | |
| Max.行程范圍（0~150V） | 43μm | |
| 通孔尺寸 | Φ65mm | |
| 外徑 | Φ105mm | |
| 高 | 72.5mm | |
| 分辨率 | 1.5nm/0.5nm | |
| 俯仰/偏航/滾動 | ＜10μrad | |
| 推/拉力 | 50N/20N | |
| 空載諧振頻率 | 1400Hz | |
| 空載階躍時間 | 2.5ms | |
| 承載能力 | 水平安裝 | 3kg |
| 立式安裝 | 1kg | |
| 倒置安裝 | 2kg | |
| 靜電容量 | 10.8μF | |
| 材質 | 鋼、鋁 | |
| 重量 | 1100g | |
| 工作溫度范圍 | -20~80℃ | |
| 出線長 | 1.5m | |
配套控制器

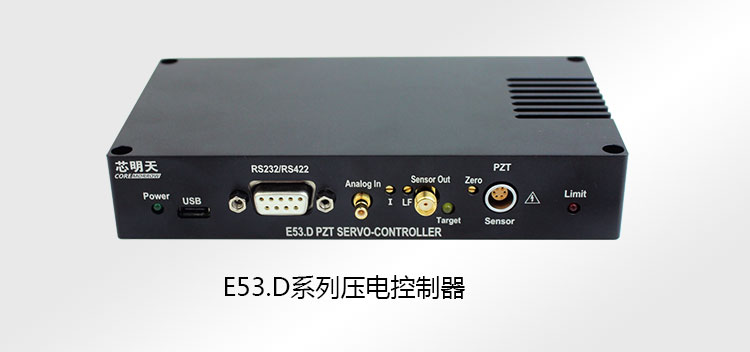

E53.D系列壓電控制器非常適用于驅動P77A.50S/K65壓電移相器。E53.D是一款小體積、大功率、低功耗、高帶寬、低紋波噪聲的單通道壓電陶瓷控制器。帶寬可達10kHz，供電電壓24VDC1.5A。外形尺寸僅為148×27.5×80mm^3，重量約為370g，機身帶有散熱區域，可迅速導出產生的熱量，上位機軟件支持二次開發，體積小巧，易于集成。
