開關電源開關管(MOS管)，有幾種驅動電路？你都知道哪一種？

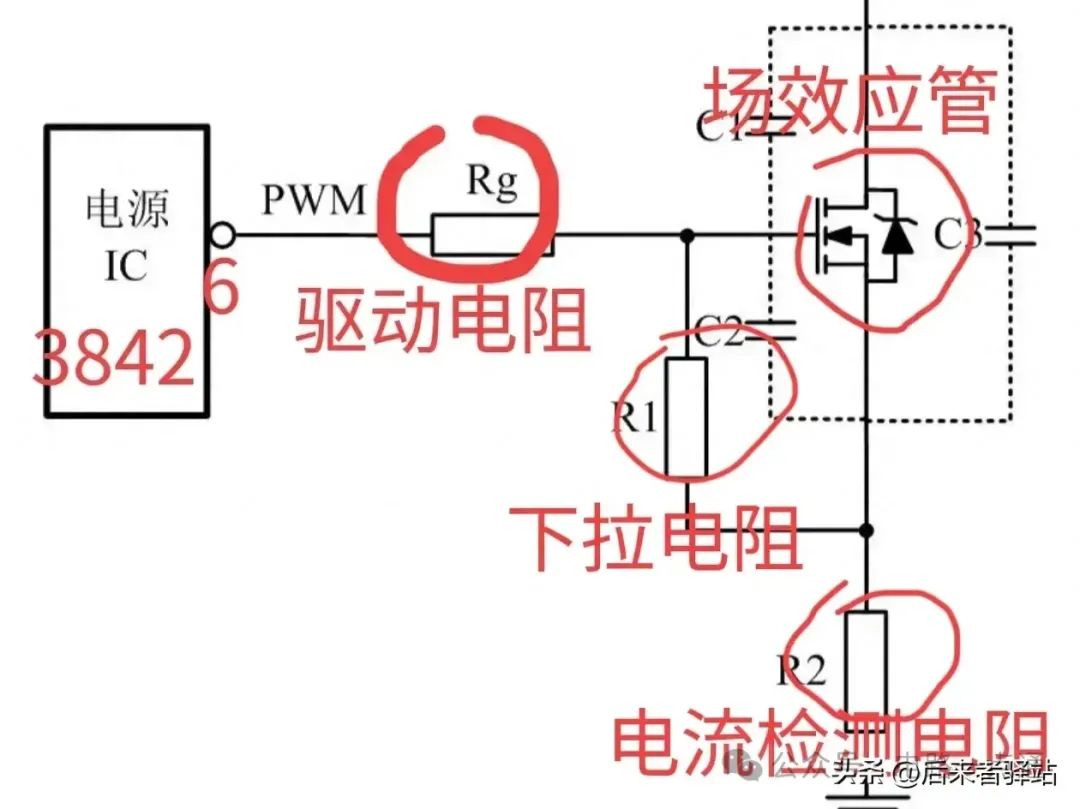

第一種，由電源管理芯片直接驅動。

這是最簡單的驅動方式，如圖3842管理芯片⑥輸出方波信號，由驅動電阻Rg送到開關場應MOS管柵極，驅動開關管。R1為下拉電阻，R2為開關管源極(S極)電流檢測電阻。

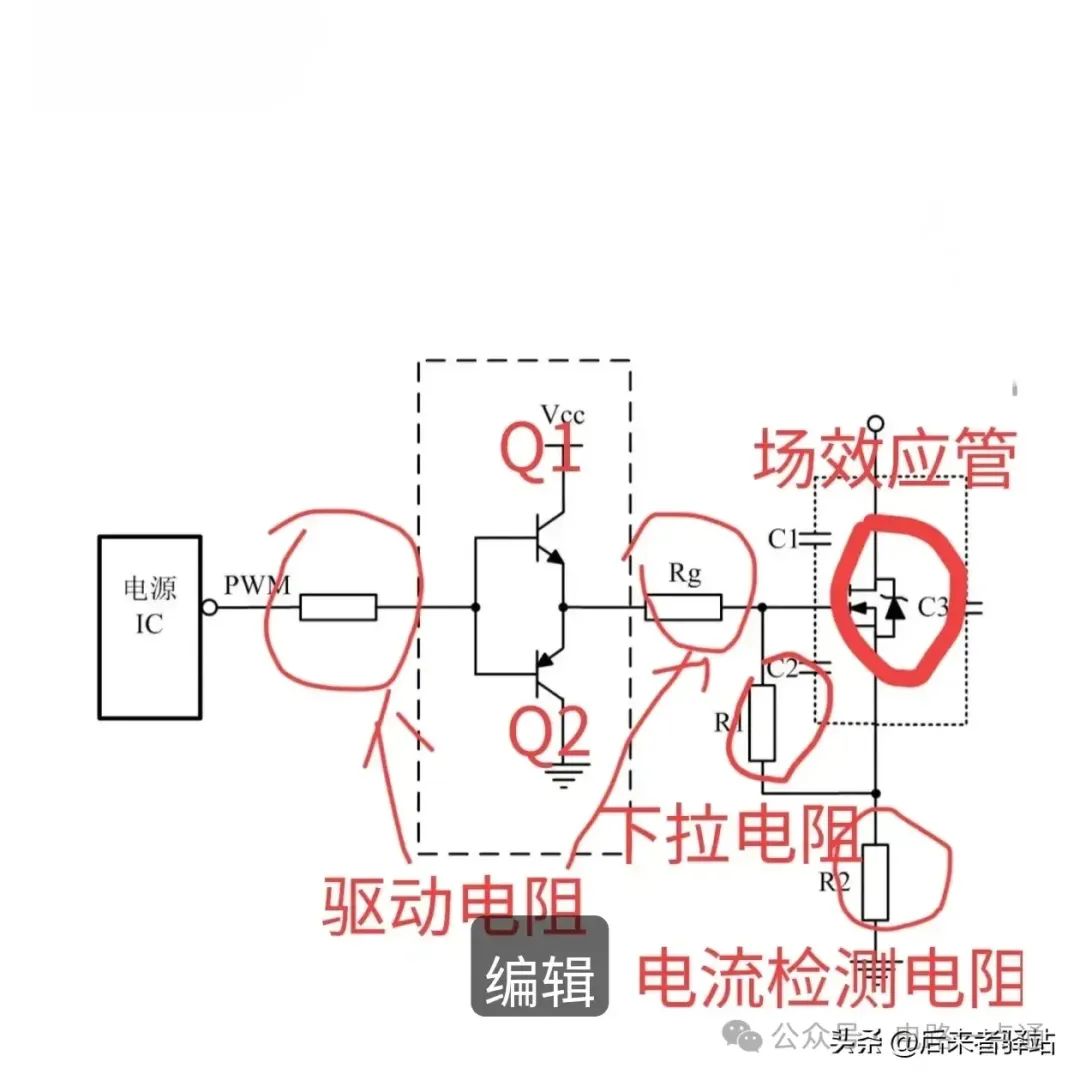

第二種，推挽驅動方式

由于第一種，是由開關電源管理芯片直接驅動，驅動功率小、電流小，滿足不了有些電路的功率需求，常采用雙管Q1、Q2構成推挽功放驅功，這種驅動方式強勁，能滿足需求。各電阻元件作用差不多。

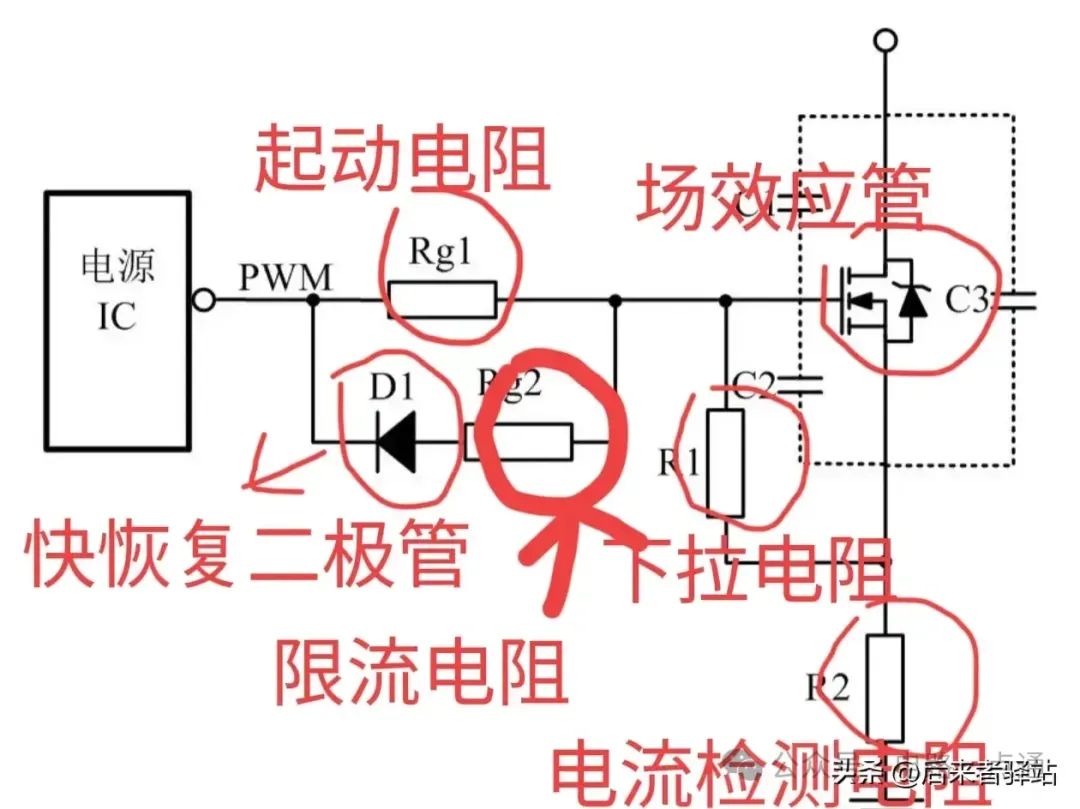

第三種，加速關斷驅動

這種驅動方式，就是在驅動電阻并聯一個二極管D1和一個電阻Rg2，構成一個快速泄放回路。當開關管處于關狀態時瞬間泄放柵極電壓，保證了開關管能快速關斷。二極管D1為快恢復二極管，Rg2為限流電阻，防止關斷時電流過大，損壞電源管理芯片。

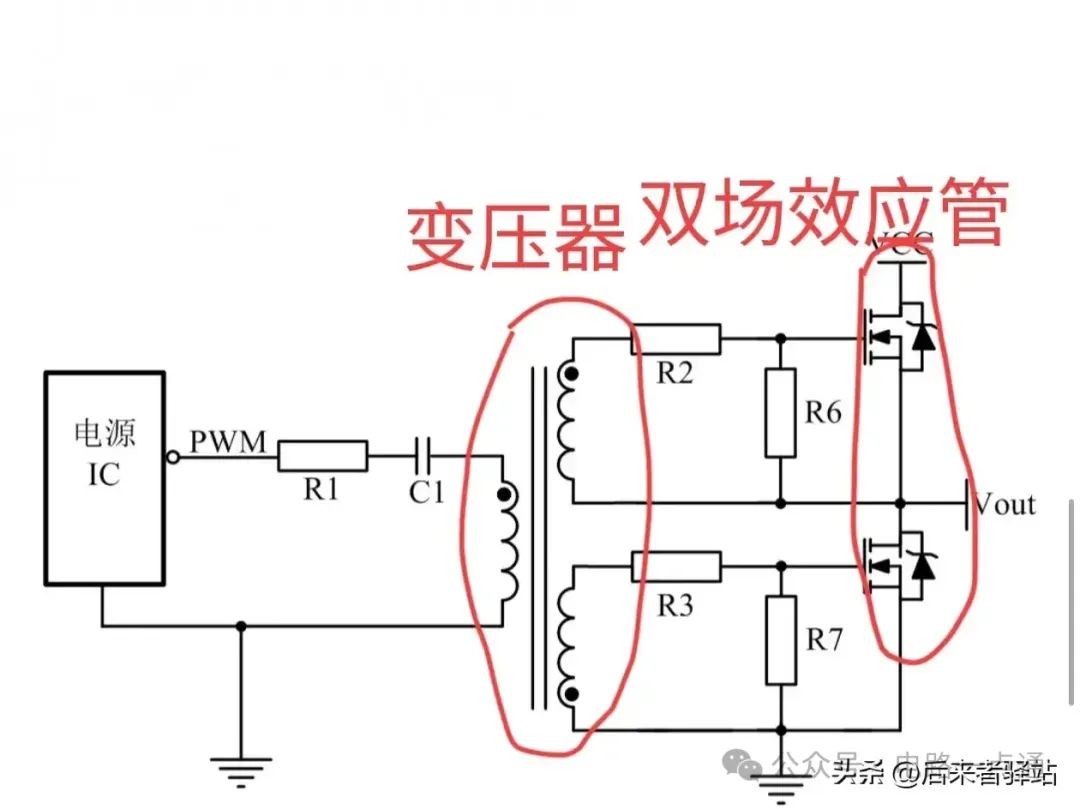

第四種為變壓器隔離驅動

為了滿足高質量的開關管驅動的需要，常采用變壓器隔離驅動方式。其中C1是隔直流通交流的作用，R1是防止電路板寄生的電感與C1形成LC振蕩。這種驅動電路的好處是，可以通過變壓器兩個次級線圈交替驅動雙場效應管。其中R2、R3是驅動電阻，R6、R7是下拉電阻。
