第三十四章 TRNG——真隨機數

在當今數字化時代，信息安全已成為嵌入式系統設計中不可忽視的關鍵因素。從物聯網設備的身份認證到加密通信的密鑰生成，高質量的隨機數是構建安全系統的基石。W55MH32內置的真隨機數生成器(TRNG)模塊為開發者提供了硬件級別的隨機數解決方案。

本文將通過W55MH32 TRNG的工作原理、應用場景、程序設計等方面對真隨機數進行講解。

1TRNG概述

1.1簡介

TRNG（True Random Number Generator）即真隨機數生成器，與偽隨機數生成器（PRNG）不同，其隨機性來源于物理噪聲，而非確定性算法。W55MH32的TRNG模塊利用芯片內部的物理噪聲源（如熱噪聲、時鐘抖動等）生成不可預測的隨機數，適用于加密、安全認證、隨機密鑰生成等對隨機性要求高的場景。

1.2硬件結構

W55MH32的TRNG模塊主要由以下部分組成：

1. 噪聲源：通常基于MOS管的熱噪聲或環形振蕩器的抖動，產生原始隨機信號。
2. 放大與整形電路：增強噪聲信號并轉換為可處理的數字信號。
3. 采樣電路：對噪聲信號進行采樣，生成原始隨機比特流。
4. 熵累積器：收集采樣得到的熵，積累足夠的隨機性。
5. 隨機數生成器：將累積的熵轉換為可用的隨機數（如32位整數）。
6. 硬件測試與校準：確保噪聲源正常工作，必要時進行校準。

1.3真隨機與偽隨機的區別

隨機數在計算機科學中主要分為兩類——真隨機和偽隨機，其對比如下所示：

1.4工作流程

TRNG的工作流程可以分為以下幾個關鍵步驟：

1. 噪聲采集階段：多個環形振蕩器同時工作，其輸出頻率的微小差異被捕獲并放大。這些差異作為原始隨機信號輸入到后續處理電路。
2. 數字化階段：模擬的隨機信號被采樣并轉換為數字比特流。采樣過程通常使用高速時鐘進行，確保捕獲到足夠的隨機信息。
3. 隨機性增強階段：原始數字信號可能存在統計偏差，需要通過算法進行后處理。W55MH32的TRNG使用一種稱為"異或樹"的結構，將多個環形振蕩器的輸出進行異或運算，增強隨機性并消除可能的偏差。
4. 質量檢測階段：生成的隨機數經過實時統計測試，確保其符合隨機性標準。W55MH32的TRNG實現了兩種主要測試：
5. 單比特頻率測試：確保0和1的出現概率接近50%
6. 游程測試：檢測連續相同比特的長度是否符合隨機分布
7. 輸出階段：通過質量檢測的隨機數被存儲在數據寄存器中，供CPU讀取使用。當檢測到質量問題時，TRNG會自動禁用輸出并設置錯誤標志。

2應用場景

1. 加密密鑰生成：為AES、RSA等加密算法生成初始密鑰。
2. 安全認證：生成隨機挑戰值（Challenge）用于身份驗證。
3. 隨機數種子：為PRNG提供高質量的初始種子。
4. 安全協議：如TLS握手、VPN密鑰協商等場景。
5. 游戲：需要高隨機性的虛擬骰子、卡牌等應用。

3注意事項

1. 低功耗模式：在睡眠或停機模式下，TRNG可能停止工作，需重新初始化。
2. 噪聲源依賴性：溫度、電壓等環境因素可能影響噪聲源強度，導致隨機性波動。
3. 驗證測試：在關鍵應用中，建議對生成的隨機數進行離線測試（如使用NIST測試工具）。
4. 多線程安全：在RTOS環境中，訪問TRNG時需加鎖，避免競爭條件。

4程序設計

4.1TRNG_IntTest例程

TRNG_IntTest例程主要實現了基于W55MH32芯片的真隨機數生成器（TRNG）中斷測試功能。以下是實現過程和結果驗證：

4.1.1執行函數TRNG_Int()

TRNG的中斷配置、TRNG輸出使能、中斷使能、隨機種子設置和啟動TRNG硬件主要在TRNG_Int()函數中實現：

void TRNG_Int(void)
{
    NVIC_Configuration();
    TRNG_Out(ENABLE);
    TRNG_ITConfig(ENABLE);
    TRNG_SetPseudoRandom(0X12345560);
    TRNG_Start();
}

4.1.2配置嵌套向量中斷控制器

NVIC_Configuration()為中斷配置函數：

void NVIC_Configuration(void)
{
    NVIC_InitTypeDef NVIC_InitStructure;

    NVIC_SetPriorityGrouping(NVIC_PriorityGroup_1);

    NVIC_InitStructure.NVIC_IRQChannel                  = TRNG_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority =1;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority       =1;
    NVIC_InitStructure.NVIC_IRQChannelCmd               = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

該函數主要進行了如下配置：

1. NVIC_PriorityGroup_1：表示使用優先級分組模式1，即：
2. 搶占優先級占1位（0-1）
3. 子優先級占3位（0-7）
4. 中斷參數配置：
5. 中斷源：TRNG_IRQn（真隨機數生成器中斷）
6. 雙重優先級機制：搶占優先級1可以打斷更低搶占優先級的中斷
7. 子優先級1：相同搶占優先級時決定響應順序
8. 使能TRNG硬件中斷通道
9. NVIC初始化

4.1.3使能TRNG輸出功能

TRNG_Out()函數是TRNG初始化過程中的關鍵步驟，通過控制時鐘來啟用或禁用TRNG模塊，從而間接控制隨機數的生成：

void TRNG_Out(FunctionalStateNewState)
{
  if(NewState!= DISABLE)
  {
  RCC->RCC_SYSCFG_CONFIG=0x01;
  SYSCFG->SYSCFG_LOCK =0xCDED3526;
  SYSCFG->SSC_CLK_EN |= TRNG_RNG_ENABLE;
  }
  else
  {
  RCC->RCC_SYSCFG_CONFIG=0x00;
  SYSCFG->SSC_CLK_EN &=~TRNG_RNG_ENABLE;
  }
}

當使能TRNG輸出時，首先配置SYSCFG時鐘域（RCC_SYSCFG_CONFIG=0x01），然后向鎖定寄存器寫入特定密鑰（SYSCFG_LOCK=0xCDED3526）以解鎖SYSCFG寄存器，最后設置安全系統時鐘使能寄存器（SSC_CLK_EN）的對應位以開啟TRNG時鐘。

當失能輸出時，則執行相反操作：清除時鐘域配置并禁用TRNG時鐘。這種設計通過時鐘控制間接管理TRNG模塊，是低功耗和安全設計的常見做法，其中鎖定機制可防止意外修改寄存器。

4.1.4使能TRNG中斷

TRNG_ITConfig()是控制TRNG中斷功能的函數，主要用于啟用或禁用TRNG模塊的中斷機制：

void TRNG_ITConfig(FunctionalStateNewState)
{
  if(NewState!= DISABLE)
  {
  TRNG->RNG_CSR|= TRNG_RNG_CSR_INTP_EN_Mask;
  }
  else
  {
  TRNG->RNG_CSR&=~TRNG_RNG_CSR_INTP_EN_Mask;
  }
}

當傳入?yún)?shù)為ENABLE使能中斷時，函數通過位操作（|=）將 TRNG控制狀態寄存器（RNG_CSR）中的中斷使能位（TRNG_RNG_CSR_INTP_EN_Mask）置 1，允許 TRNG在隨機數生成完成或檢測到錯誤時觸發中斷。

當傳入為DISABLE失能中斷時，則通過位操作（&= ~）清除該位，禁用中斷功能。

4.1.5設置偽隨機數種子

通過TRNG_SetPseudoRandom()函數設置偽隨機種子，主要用于增強隨機數生成的質量或?qū)崿F(xiàn)特定應用場景：

void TRNG_SetPseudoRandom(uint32_t TRNG_PseudoRandom)
{
  TRNG->RNG_PN= TRNG_PseudoRandom;
}

該函數將傳入的32位種子值寫入RNG_PN寄存器。

4.1.6啟動TRNG硬件

TRNG_Start()為啟動TRNG（真隨機數生成器）的函數，通過配置特定寄存器來激活TRNG模塊：

void TRNG_Start(void)
{
  TRNG->RNG_AMA&=~TRNG_RNG_AMA_PD_ALL_Mask;
  TRNG->RNG_CSR&=~TRNG_RNG_CSR_S128_TRNG0_Mask;
}

函數首先通過TRNG->RNG_AMA &= ~TRNG_RNG_AMA_PD_ALL_Mask來清除電源關閉位，將TRNG的模擬電路從低功耗模式喚醒，激活環形振蕩器等物理隨機源；接著通過TRNG->RNG_CSR &= ~TRNG_RNG_CSR_S128_TRNG0_Mask清除128位采樣模式標志。這兩個步驟共同完成TRNG的啟動初始化，為后續生成隨機數做準備。

4.1.7中斷服務函數

RNG_IRQHandler()是處理TRNG中斷的函數，主要用于響應隨機數生成完成事件和檢測到的安全攻擊事件：

void RNG_IRQHandler(void)
{
    if(TRNG_GetITStatus(TRNG_IT_RNG0_S128)== SET)
    {
        printf("Rng : %08X %08X %08X %08X rn", TRNG->RNG_DATA, TRNG->RNG_DATA, TRNG->RNG_DATA, TRNG->RNG_DATA);
        TRNG_ClearITPendingBit(TRNG_IT_RNG0_S128);
    }
    if(TRNG_GetITStatus(TRNG_IT_RNG0_ATTACK)== SET)
    {
        TRNG_ClearITPendingBit(TRNG_IT_RNG0_ATTACK);
    }
    NVIC_ClearPendingIRQ(TRNG_IRQn);
}

當128位隨機數生成完成（TRNG_IT_RNG0_S128標志置位）時，函數通過連續4次讀取RNG_DATA寄存器獲取128位隨機數（4個32位值）并打印輸出，隨后清除中斷標志；當檢測到安全攻擊（TRNG_IT_RNG0_ATTACK標志置位）時，清除中斷標志。最后，函數清除NVIC中斷掛起標志以允許后續中斷。

4.1.8主函數main()

主函數main()如下：

int main(void)
{
    RCC_ClocksTypeDef clocks;

    delay_init();

    UART_Configuration(115200);
    printf("TRNG Int Out Test.n");
    RCC_GetClocksFreq(&clocks);

    printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhzn",
           (float)clocks.SYSCLK_Frequency /1000000,(float)clocks.HCLK_Frequency/1000000,
           (float)clocks.PCLK1_Frequency /1000000,(float)clocks.PCLK2_Frequency/1000000,(float)clocks.ADCCLK_Frequency/1000000);


    TRNG_Int();
    while(1);
}

程序首先初始化延時函數并配置串口通信（波特率115200），隨后打印系統各時鐘頻率（SYSCLK、HCLK、PCLK1/2、ADCCLK）。接著調用TRNG_Int()函數初始化TRNG，該函數會配置NVIC中斷、使能TRNG輸出、設置中斷模式和偽隨機種子并啟動TRNG。最后程序進入無限循環，等待TRNG生成128位隨機數時觸發中斷，由中斷處理函數RNG_IRQHandler()讀取并打印隨機數。

4.1.9下載驗證

程序下載運行后，首先打印了示例名稱和系統各時鐘的頻率，然后便不停地打印生成的隨機數：

4.2TRNG_PollingTest例程

TRNG_PollingTest例程為T(mén)RNG的輪詢模式操作，與之前的中斷模式不同，此函數通過主動查詢方式獲取隨機數。

4.2.1執行函數TRNG_Polling()

TRNG的輸出使能、啟動和查詢打印的功能主要在TRNG_Polling()函數中實現：

void TRNG_Polling(void)
{
    uint32_tBuf[4];
    TRNG_Out(ENABLE);
    TRNG_Start();
    while(1)
    {
        if(0== TRNG_Get(Buf))
        {
            printf("Rng : %08X %08X %08X %08X rn",Buf[0],Buf[1],Buf[2],Buf[3]);
            TRNG_ClearITPendingBit(TRNG_IT_RNG0_S128);
        }
    }
}

首先定義了一個4元素的32位整數數組作為緩沖區，然后調用TRNG_Out(ENABLE)使能TRNG輸出，并通過TRNG_Start()啟動TRNG生成隨機數。隨后進入無限循環，不斷調用TRNG_Get()函數嘗試獲取隨機數，當該函數返回0時表示獲取成功，此時將4個32位隨機數打印輸出，并清除中斷標志位（即使在輪詢模式下也需清除）。

TRNG_Start()和TRNG_Get()在上節內容已經講解，且主函數僅示例名稱和執行函數有所修改，其他保持一致，這里就不再贅述。

4.2.2下載驗證

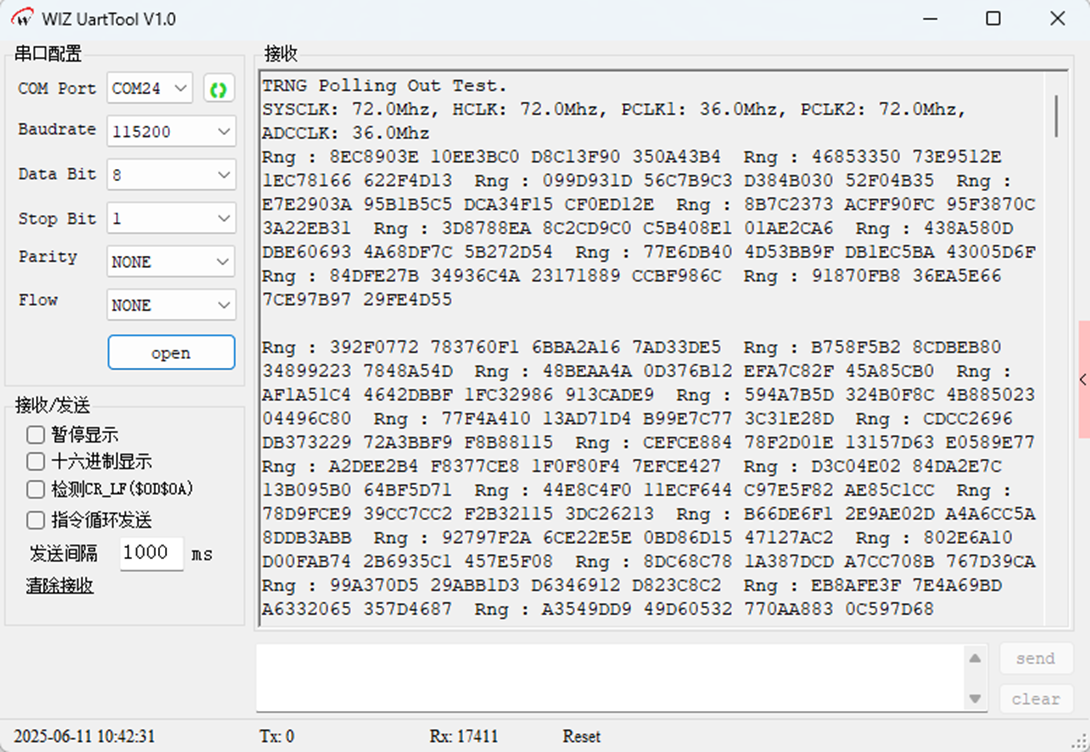

程序下載運行后，首先打印了示例名稱和各系統時鐘頻率，接著便不斷打印生成的隨機數：

5總結

W55MH32的TRNG模塊為嵌入式系統提供了硬件級別的真隨機數生成能力，是構建安全系統的重要組成部分。通過合理配置和使用，可以生成高質量的隨機數，滿足加密、認證等安全敏感應用的需求。
