單芯片解決方案，開啟全新體驗——W55MH32 高性能以太網單片機

W55MH32是WIZnet重磅推出的高性能以太網單片機，它為用戶帶來前所未有的集成化體驗。這顆芯片將強大的組件集于一身，具體來說，一顆W55MH32內置高性能Arm? Cortex-M3核心，其主頻最高可達216MHz；配備1024KB FLASH與96KB SRAM，滿足存儲與數據處理需求；集成TOE引擎，包含WIZnet全硬件TCP/IP協議棧、內置MAC以及PHY，擁有獨立的32KB以太網收發緩存，可供8個獨立硬件socket使用。如此配置，真正實現了All-in-One解決方案，為開發者提供極大便利。

在封裝規格上，W55MH32 提供了兩種選擇：QFN68和QFN100。

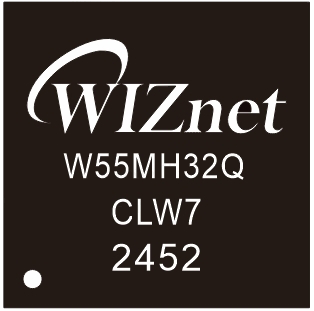

W55MH32Q采用QFN68封裝版本，尺寸為8x8mm，它擁有36個GPIO、3個ADC、12通道DMA、17個定時器、2個I2C、3個串口、2個SPI接口（其中1個帶I2S接口復用）、1個CAN以及1個USB2.0。在保持與同系列其他版本一致的核心性能基礎上，僅減少了部分GPIO以及SDIO接口，其他參數保持一致，性?xún)r(jià)比優勢顯著，尤其適合網關模組等對空間布局要求較高的場景。緊湊的尺寸和精簡化外設配置，使其能夠在有限空間內實現高效的網絡連接與數據交互，成為物聯網網關、邊緣計算節點等緊湊型設備的理想選擇。 同系列還有QFN100封裝的W55MH32L版本，該版本擁有更豐富的外設資源，適用于需要多接口擴展的復雜工控場景，軟件使用方法一致。更多信息和資料請進入http://www.w5500.com/網站或者私信獲取。

此外，本W(wǎng)55MH32支持硬件加密算法單元，WIZnet還推出TOE+SSL應用，涵蓋TCP SSL、HTTP SSL以及MQTT SSL等，為網絡通信安全再添保障。

為助力開發者快速上手與深入開發，基于W55MH32Q這顆芯片，WIZnet精心打造了配套開發板。開發板集成WIZ-Link芯片，借助一根USB C口數據線，就能輕松實現調試、下載以及串口打印日志等功能。開發板將所有外設全部引出，拓展功能也大幅提升，便于開發者全面評估芯片性能。

我們期待與您共同探索W55MH32的無限可能。

第二章 開發板與芯片介紹

1 芯片介紹

1.1 簡介

W55MH32 是 WIZnet 新推出的高性能以太網單片機。它采用高性能 Arm? Cortex-M3 內核，主頻最高達 216MHz，內置 1024KB FLASH、96KB SRAM 。尤為突出的是，其搭載 WIZnet TCP/IP offload 引擎（TOE），集成全硬件 TCP/IP 協議棧、MAC 及 PHY ，還配備 32KB 獨立以太網收發緩存，供 8 個硬件 socket 使用，是真正的All-in-One解決方案。

1.2 系統框架

W55MH32芯片支持豐富的外部接口，包括GPIO、ADC、UART、SPI、I2S、I2C和SDIO等，便于與傳感器、執行器和其他外圍設備進行連接和交互。這些特性使得W55MH32芯片適用于各種需要高效網絡通信和數據處理的應用場景，如智能家居、工業自動化、智能電網等。

1.3 資源

?封裝

······W55MH32L:100QFN(12x12mm)

······W55MH32Q:68QFN(8x8mm)

?32位Arm Cortex-M3核心，主頻最高可達216MHz

?1024KB FLASH，96KB SRAM

?3個12位ADC，2個12位DAC

?12通道DMA控制器

?10/100兆以太網MAC和PHY

······全硬件TCP/IP協議棧，支持：TCP，UDP，ICMP，IPv4，ARP，IGMP，PPPoE

······8個獨立的硬件socket

······獨立32KB以太網收發緩存

······支持自動協商

······LED狀態顯示

?最多66個多功能雙向IO口，全部可映射到16個外部中斷上。

?17個定時器

······10個通用定時器

······2個帶死區控制的高級定時器

······2個基本定時器

······2個看門狗定時器

······1個系統滴答定時器

?12個通信接口

······2個I2C接口

······5個USART接口

······2個SPI接口，1個帶I2S接口復用

······1個CAN接口

······1個USB2.0全速接口（可選內部1.5K上拉電阻）

······1個SDIO接口

?支持硬件加密算法單元(DES、AES、SHA等）

器件一覽表

1.4 引腳分布

W55MH32L 引腳分布

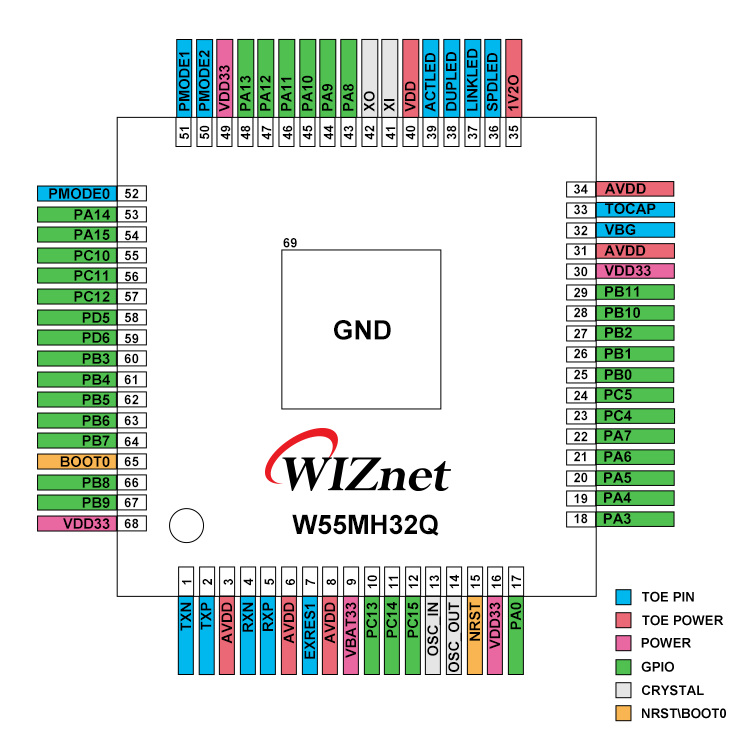

W55MH32Q 引腳分布

2 開發板介紹

2.1 W55MH32L-EVB

2.1.1 簡介

W55MH32L-EVB 是基于 W55MH32L 芯片開發的一款功能豐富的開發板，已將芯片上的所有外設和IO引出，方便評估芯片和學習。

W55MH32L-EVB 正面

W55MH32L-EVB背面

2.1.2 板載資源

開發板集成了TF 卡座，溫濕度傳感器，EEPROM，用戶按鈕，用戶 LED 等外設，資源豐富。還有一套 ARDUINO 插排，可以外接 ARDUINO 接口的擴展板，無論是開發板自身的功能性和兼容性，還是拓展性都非常強大。

此外，開發板上還集成了一個 WIZ-Link 仿真器，支持調試，程序下載以及虛擬串口功能，再也無須外接仿真器和串口調試工具，只需一根TYPE C數據線和一塊開發板即可輕松搞定單片機+以太網部分的學習內容。

W55MH32L-EVB 硬件資源配置圖

W55MH32L-EVB 硬件資源配置表

2.2 W55MH32Q-EVB

2.2.1 簡介

W55MH32Q-EVB 是基于 W55MH32Q 芯片開發的一款最小系統板。

W55MH32Q-EVB 正面

W55MH32Q-EVB 背面

2.2.2 板載資源

這款芯片將所有IO均引出至開發板排針，其強大的功能可充分滿足絕大多數嵌入式應用場景與開發需求。芯片尺寸精巧，極大地方便了芯片測試及功能評估。同時，開發板集成了WIZ - Link仿真器，具備調試、程序下載以及虛擬串口功能。用戶無需再外接仿真器和串口調試工具，僅通過一根TYPE C數據線，便能輕松實現日志打印與程序下載。如此一來，利用該開發板評估芯片功能變得極為便捷高效，為開發者帶來了極大的便利。

W55MH32Q-EVB 硬件資源配置圖

W55MH32Q-EVB 硬件資源配置表
