儲能，能源變革的關鍵力量

在全球能源轉型的浪潮中，儲能無疑是其中的關鍵力量。它就像一個超大型的 “電力銀行”，能夠把電能儲存起來，在需要的時候再釋放出來，有效填補能源供需之間的時間差，讓能源的供應更加穩定、可靠。當下，儲能方式可謂是多種多樣，各顯神通。像抽水蓄能，它在電力富足時，將水從低處抽到高處的水庫，把電能轉化為重力勢能儲存；用電高峰時，再放水沖擊發電機發電，就像一個靈活的 “調峰高手”。還有化學電池儲能，常見的鋰離子電池，憑借高能量密度、長循環壽命等優勢，廣泛應用于新能源汽車、分布式儲能等領域，堪稱儲能領域的 “明星產品”。不過，隨著儲能系統的大規模應用，一些安全隱患也逐漸浮出水面。電池熱失控、電解液泄露、電氣故障等問題，就像一顆顆 “定時炸彈”，時刻威脅著儲能系統的安全。而在這諸多風險之中，電氣絕緣問題是極為關鍵的一環。一旦儲能系統出現絕緣故障，不僅會影響系統的正常運行，還可能引發短路、漏電等嚴重事故，甚至造成火災、爆炸，后果不堪設想。

絕緣監測 —— 儲能的 “安全衛士”

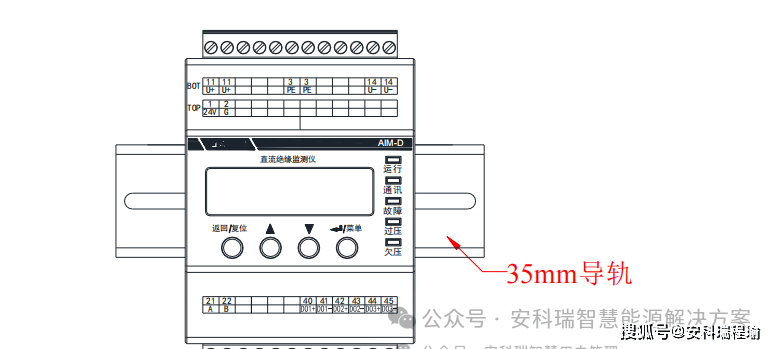

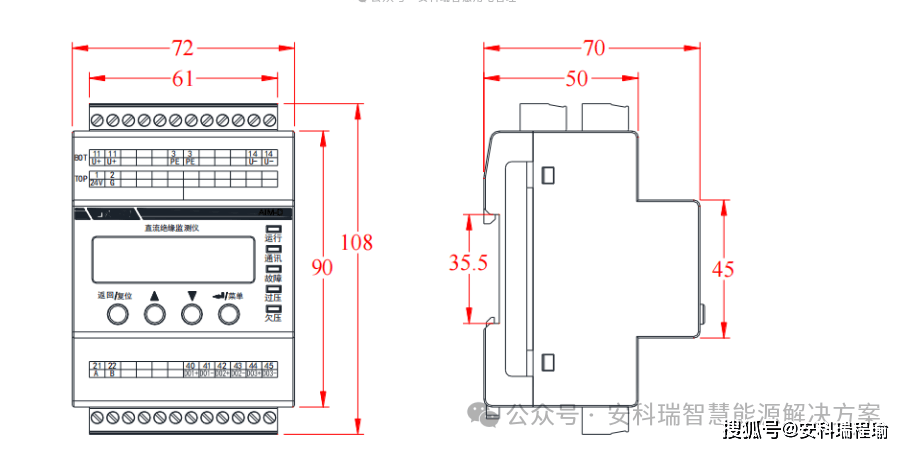

絕緣監測，簡單來說，就是對儲能系統中電氣設備的絕緣狀況進行實時 “體檢”。它如同一位忠誠的 “安全衛士”，時刻緊盯系統的絕緣電阻，一旦發現絕緣電阻低于設定的安全閾值，就會立即發出預警或報警信號，讓運維人員能夠及時察覺潛在的安全風險，迅速采取措施排除故障，避免事故的發生。儲能系統里，電池、電纜、連接件等眾多部件協同工作，電流在其中川流不息。要是這些部件的絕緣性能下降，就好比房屋的墻壁出現了裂縫，電流便可能 “趁機” 泄漏，引發短路、漏電等危險狀況。而絕緣監測儀的存在，就是為了及時發現這些 “裂縫”，守護儲能系統的安全。

絕緣監測的工作原理揭秘

電橋法：傳統但有挑戰

目前，儲能系統絕緣監測常用的方法之一是電橋法，它就像是一座搭建在電路中的 “橋梁”，用于精準測量絕緣電阻。電橋法的原理，類似于惠斯通電橋，通過巧妙地構建一個由已知電阻和待測絕緣電阻組成的電路網絡，利用電橋平衡時的特性來推算出絕緣電阻的數值。我們以一個簡單的儲能系統為例，看看電橋法具體是如何操作的。假設我們有一個電池組，其正負極對地的絕緣電阻分別為 Rx 和 Ry，再接入兩個已知阻值的標準電阻 R1 和 R2，組成電橋電路。測量時，首先閉合開關 S1，斷開 S2，采集 U1 點對地的電壓為 U1；接著閉合 S2，斷開 S1，采集 U2 點對地的電壓為 U2。通過這兩次測量，結合基爾霍夫定律，就能列出兩個方程，進而解出 Rx 和 Ry 的值。這就好比我們通過在天平的兩端放置已知重量的砝碼和待測物體，當天平平衡時，根據砝碼的重量推算出待測物體的重量一樣。然而，隨著儲能系統向大容量、高電壓方向發展，電橋法在應用中逐漸暴露出一些問題。一方面，在大容量儲能系統中，PCS（儲能變流器）內部通常存在對地 Y 電容。當使用電橋法進行絕緣檢測時，電池的絕緣檢測回路在切換通道的瞬間，PCS 內部的 Y 電容會參與充放電過程，導致絕緣電阻的檢測結果出現偏差，甚至誤報絕緣故障。另一方面，對于非隔離 PCS 系統以及多機非隔離并聯的儲能系統，由于交流側與市電的連接或多機并聯帶來的阻抗變化，同樣會使電橋法的檢測精度大打折扣，給系統的安全運行埋下隱患。

主動注入式檢測法：新興的可靠選擇

為了克服電橋法的局限性，主動注入式檢測法應運而生，宛如一位 “精準神探”，為儲能系統的絕緣監測帶來了新的曙光。這種方法的原理是主動向被測系統注入一個特定頻率和幅值的交流信號，然后通過檢測返回的信號來計算絕緣電阻。相較于電橋法，主動注入式檢測法具有諸多顯著優勢。它不受系統中雜散電容的影響，能夠更加準確地測量絕緣電阻，就如同在嘈雜的環境中，依然能精準捕捉到微弱的聲音信號。而且，它的檢測精度更高，可以檢測到微小的絕緣電阻變化，及時發現潛在的絕緣隱患。此外，主動注入式檢測法還具備實時監測的能力，能夠隨時掌握儲能系統的絕緣狀態，為系統的安全運行提供全方位的保障。目前，主動注入式檢測法在一些高端儲能系統中已經得到了應用，并且取得了良好的效果。隨著技術的不斷進步與完善，相信它在未來的儲能領域將會擁有更加廣闊的應用前景，成為保障儲能系統安全穩定運行的核心技術之一。

絕緣監測的實戰應用案例

大型儲能電站：穩定運行的保障

在國內某大型儲能電站，總裝機容量達數百兆瓦時，肩負著調峰、調頻以及保障區域電網穩定運行的重任。該電站配備了先進的絕緣監測系統，采用主動注入式檢測法，對儲能系統的各個關鍵部位進行 24 小時不間斷監測。有一次，由于長時間高溫運行，電池艙內的一處電纜絕緣層出現了輕微老化，絕緣電阻逐漸下降。絕緣監測系統敏銳地捕捉到了這一變化，迅速發出預警信號。運維人員在接到警報后，第一時間趕赴現場，通過監測系統提供的詳細數據，精準定位到故障電纜。經過及時更換受損電纜，成功避免了一場可能引發停電事故的重大故障，保障了儲能電站的穩定運行，也為電網的可靠供電提供了堅實支撐。據統計，該絕緣監測系統投入使用后，電站因絕緣故障導致的停機次數降低了 80%，有效提升了電站的運行效率和安全性。

分布式儲能系統：家庭與工商業的安心之選

在家庭儲能領域，以某戶安裝了 5kW/10kWh 家用儲能系統的居民為例。這套系統可為家庭提供應急電源，保障在市電停電時的基本用電需求。系統內置的絕緣監測模塊，時刻守護著用電安全。有一回，家中遭遇暴雨，雨水滲入儲能設備外殼，導致部分連接件受潮，絕緣性能下降。幸好絕緣監測模塊及時發現異常，發出報警聲，提醒主人切斷電源。主人聯系售后人員后，問題得到迅速解決，避免了可能發生的觸電危險，讓家人安心無憂。在工商業儲能項目中，某電子制造企業安裝了一套容量為 1MW/2MWh 的儲能系統，用于平抑工廠用電峰谷差，降低用電成本。該儲能系統配備的絕緣監測儀，具備高精度測量和遠程通信功能。一次生產過程中，由于設備振動，儲能系統內的一條母線固定螺栓松動，母線與柜體之間的絕緣距離減小，絕緣電阻降低。絕緣監測儀立即將故障信息發送至工廠的能源管理中心，運維團隊迅速響應，在不影響生產的前提下，快速修復了松動的螺栓，確保了儲能系統的正常運行，避免了因停電造成的生產中斷，為企業挽回了潛在的經濟損失。

絕緣監測技術的未來展望

展望未來，隨著儲能產業的蓬勃發展，絕緣監測技術也將迎來全新的機遇與挑戰。在絕緣材料領域，研發高性能、高可靠性的絕緣材料將成為重要趨勢。比如，新型納米復合絕緣材料有望登上歷史舞臺，憑借其卓越的絕緣性能、耐熱性能以及機械強度，為儲能系統的安全穩定運行筑牢根基。這些納米材料，能夠深入到絕緣材料的微觀結構中，填補微小的孔隙和缺陷，極大地提升材料的整體性能，就如同為儲能系統穿上了一層堅不可摧的 “納米鎧甲”。智能化更是絕緣監測系統發展的核心方向。借助人工智能、大數據、物聯網等前沿技術，絕緣監測系統將搖身一變，成為智能感知、自動診斷、精準預警的 “智慧大腦”。它能夠實時收集、深度分析海量的絕緣監測數據，不僅能精準察覺絕緣故障的早期跡象，還能迅速定位故障點，甚至預測故障的發展趨勢，為運維人員提供詳盡、精準的決策依據。想象一下，未來的運維人員只需通過手機或電腦終端，就能隨時隨地掌控儲能系統的絕緣狀況，一旦出現異常，系統立即自動推送詳細的解決方案，讓故障處理變得高效便捷。此外，絕緣監測系統還將與儲能系統的其他關鍵組成部分，如電池管理系統（BMS）、能量管理系統（EMS）等緊密融合，構建起全方位、多層次的儲能安全管控體系。通過各系統之間的互聯互通、協同工作，實現對儲能系統運行狀態的全面感知、精準控制，為儲能產業的穩健發展注入源源不斷的強大動力。

結語

絕緣監測作為儲能系統安全運行的關鍵一環，猶如明亮的燈塔，為儲能產業的穩健前行照亮了道路。它不僅能實時監測系統的絕緣狀況，還能在故障萌芽之際就發出警報，為及時維修爭取寶貴時間，有效降低安全事故的發生風險。隨著儲能技術的持續進步與應用場景的不斷拓展，絕緣監測技術也將與時俱進，持續創新。未來，讓我們共同期待儲能產業在絕緣監測等關鍵技術的助力下，向著更安全、更高效、更智能的方向大步邁進，為全球能源轉型與可持續發展注入磅礴動力，創造更加美好的綠色未來。
