本技術簡介簡要介紹運算放大器、其功能和一些基本應用概念。它是為剛接觸這門學科的人準備的…

附件：*附件：TB514： 運算放大器基礎知識.pdf

運算放大器是一種信號放大器，具有100000到1000000范圍內的高DC增益。放大器有三個信號引腳:
正或同相信號輸入(IN+)負或反相信號輸入(IN-)信號輸出(OUT)在整個技術簡介中，假設運算放大器是理想的，意思是:兩個輸入都具有無窮大的輸入阻抗，因此沒有輸入電流流入其中。輸出阻抗為零，因此提供無窮大的電流驅動.
圖1顯示了運算放大器的內部信號流。

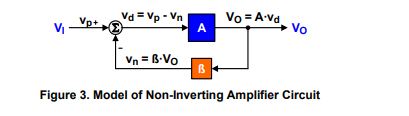

運算放大器從不作為獨立器件使用，而是需要一個額外的分壓器，將一小部分輸出電壓耦合回負輸入端(圖2)。分壓器的衰減稱為反饋因子β。這個因素很重要，因為它決定了放大器電路的總增益。使用圖1所示的運算放大器內部結構，將圖2中的電路轉換成信號流模型，就可以證明這一點。由此得到的模型是一個同相放大器電路，因為輸入電壓施加于同相輸入端(第2頁的圖3 )。

雖然前面部分使用同相放大器概述了一些基本的運算放大器概念，但本部分僅側重于推導其輸出電壓方程以供實踐使用。注意，為清晰起見，輸入和輸出電壓的信號地已被省略。
