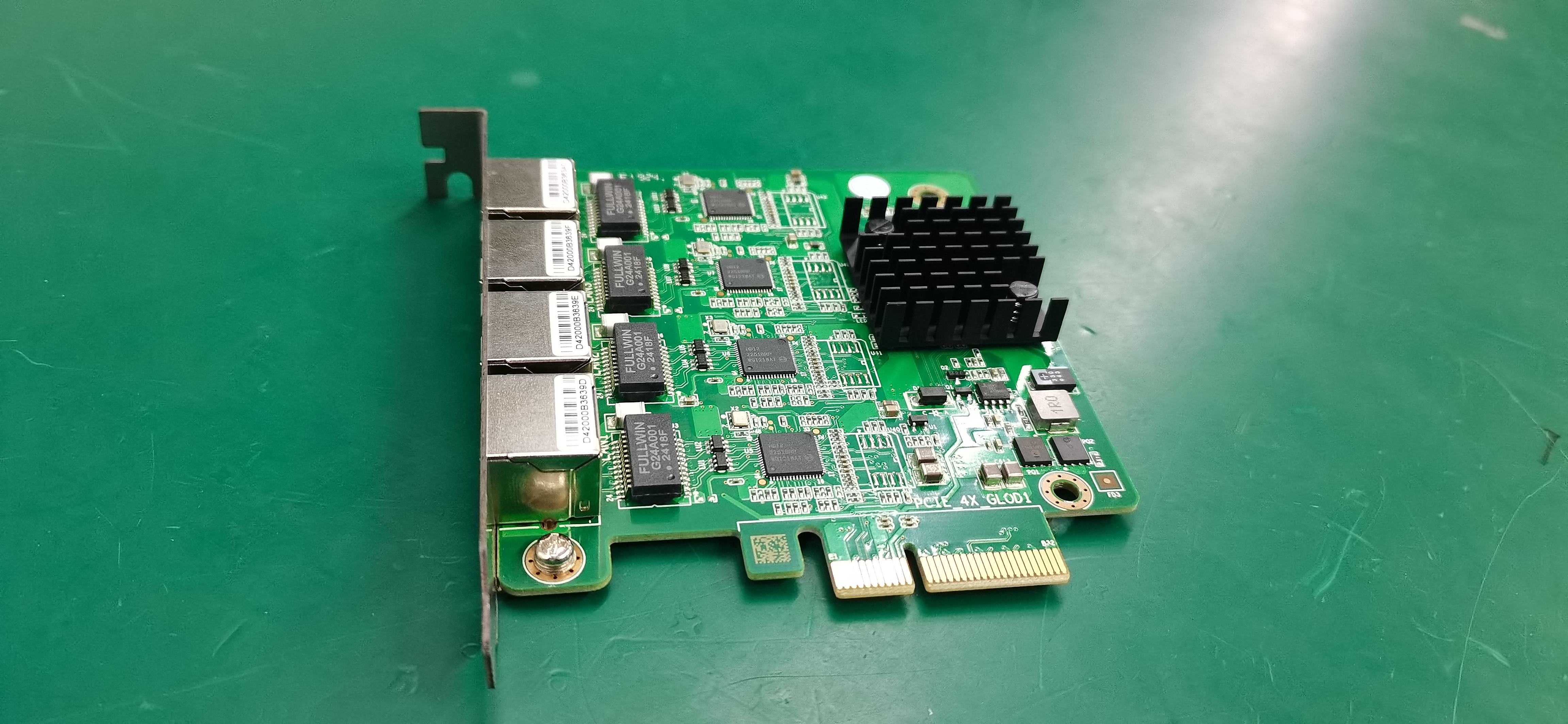

PCIe圖像采集卡是一種通過PCI Express接口與計算機連接的硬件設備，主要用于高速采集攝像頭、工業相機、醫學成像設備等輸出的圖像或視頻信號。以下是關鍵信息整理：

一、核心功能與優勢

高速傳輸

利用PCIe接口的高帶寬（如PCIe 3.0 x4可達4GB/s），支持高分辨率（4K/8K）或高幀率（1000+ FPS）數據的實時傳輸。

多類型接口支持

兼容Camera Link、CoaXPress、GigE Vision、USB3 Vision等工業相機接口。

精準同步

提供硬件觸發輸入/輸出，支持多相機同步采集（如立體視覺、高速運動分析）。

二、選型關鍵參數

接口匹配

Camera Link：需確認Base/Medium/Full配置模式，F(xiàn)ull模式帶寬可達850MB/s。

CoaXPress：單線纜支持6.25Gbps，適合長距離傳輸（如CXP-12可達12.5Gbps）。

分辨率與幀率計算

公式：帶寬 = 分辨率（寬×高）×像素深度×幀率

軟件兼容性

支持Halcon、LabVIEW、OpenCV或廠商SDK（如NI的IMAQdx驅動）。

特殊功能需求

FPGA預處理（如Bayer轉換、降噪）、PoE供電（GigE卡）、3D LUT色彩校正。

三、典型應用場景

工業檢測

半導體晶圓缺陷檢測：需12bit灰度深度+微秒級觸發精度。

高速成像

彈道軌跡捕捉：CoaXPress接口+2000FPS相機，搭配DDR4緩存。

醫療OCT成像

光譜相機數據采集：需16bit AD轉換+多通道同步。

四、安裝配置要點

硬件安裝

優先選用PCIe x8插槽（即使卡為x4接口，避免帶寬瓶頸）。

驅動優化

關閉操作系統電源管理中的PCIe ASPM（防止鏈路狀態切換導致丟幀）。

信號完整性

使用帶屏蔽的線纜（如CXPR系列），長度不超過CoaXPress標準限制（典型40m@6.25Gbps）。

五、常見問題排查

丟幀問題

檢查DMA緩沖區大小，建議設置≥4GB內存預分配。

使用廠商工具（如FLIR的SpinView）監測實際帶寬占用。

觸發不同步

啟用硬件時戳功能，校準觸發信號延遲（通常需<100ns精度）。

六、成本參考

入門級（GigE接口）：500?500?1500

高端（多通道CXP）：3000?3000?10000+

建議根據實際需求平衡性能與成本，必要時咨詢廠商提供定制方案（如多卡級聯）。
