簡介
EL5160、EL5161、EL5260、EL5261 和 EL5360 是電流反饋放大器，帶寬為 200MHz，工作頻率僅為 0。75mA 電源電流。這使得這些放大器成為當今高速視頻和監視器應用的理想選擇。這些放大器能夠采用 5V 至 10V 的單電源電壓工作，非常適合手持式、便攜式或電池供電設備。EL5160、EL5260 和 EL5360 還具有啟用和禁用功能，可將每個放大器的電源電流降低至 14μA （典型值）。允許 CE 引腳懸空或施加低邏輯電平使能相應的放大器。EL5160 采用 6 引腳 SOT-23 和 8 引腳 SOIC、5 引腳 SOT-23 封裝的 EL5161、10 引腳 MSOP 封裝的 EL5260、8 引腳 SOIC 封裝的 EL5261、16 引腳 SOIC 和 QSOP 封裝的 EL5360。所有產品均可在 -40°C 至 +85°C 的工業溫度范圍內工作。
下載：*附件：EL5160系列200MHz低功耗電流反饋放大器應用筆記.pdf
特性

• 200MHz -3dB 帶寬
• 0.75mA 電源電流
• 1700V/μs 轉換速率
• 單電源和雙電源作，電源范圍為 5V 至 10V
• 快速啟用/禁用 （僅限 EL5160、EL5260 和 EL5360）
• 采用 SOT-23 封裝
• 無鉛（符合 RoHS 標準）

應用

• 電池供電設備
• 手持式、便攜式設備
• 視頻放大器
• 電纜驅動器
• RGB 放大器
• 測試設備
• 儀表
• 電流-電壓轉換器
  引腳排列

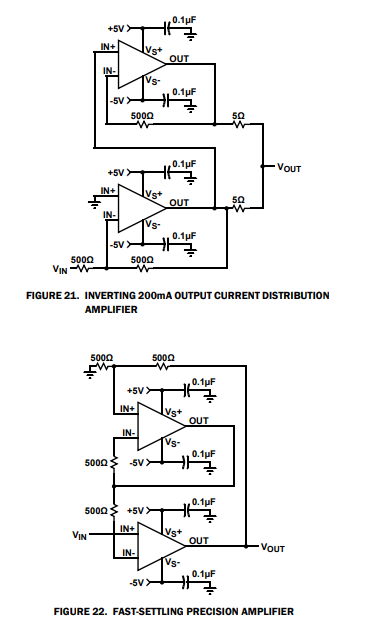

  典型應用電路
