EL7158有效超高電流引腳驅動器應用筆記
簡介
EL7158 高性能三態引腳驅動器適用于許多 ATE 和電平轉換應用。12A 峰值驅動能力使該器件成為驅動高電容負載時的絕佳選擇。輸出引腳 OUT 分別連接到輸入引腳 VH 或 VL，具體取決于 IN 引腳的狀態。當 OE 引腳為低電平有效時，輸出處于三態模式。輸出 FET 與電源的隔離使 VH 和 VL 能夠獨立設置，從而實現電平轉換。與 EL7155 相關，EL7158 增加了一個較低的電源引腳 VS-，并使 VL 成為隔離和獨立的輸入。由于輸出 FET 的增強，此功能增加了應用的靈活性并改善了開關響應。與現有的 pin 驅動器相比，此 pin driver 的性能有所提高。它經過專門設計，可在開關元件上低至 0V 的電壓下工作，同時保持良好的速度和導通電阻特性。EL7158 采用 8 Ld SOIC 封裝，額定工作溫度范圍為 -40°C 至 +85°C。
數據表：*附件：EL7158有效超高電流引腳驅動器應用筆記.pdf
特性
- 時鐘速度高達 40MHz
- 2000pF C
負載時 12ns tR/tF - 0.2ns 上升和下降時間不匹配
- 0.5ns t
ON-t~~OFF屬性延遲失配 - 3.5pF 典型輸入電容
- 12A 峰值驅動
- 0.5Ω 的低導通電阻
- 高電容驅動能力
- 工作電壓范圍為 4.5V 至 12V
- 提供無鉛 plus 退火（符合 RoHS 標準）
應用
- ATE/老化測試儀
- 電平轉換
- IGBT 驅動器
- CCD 驅動器
引腳圖

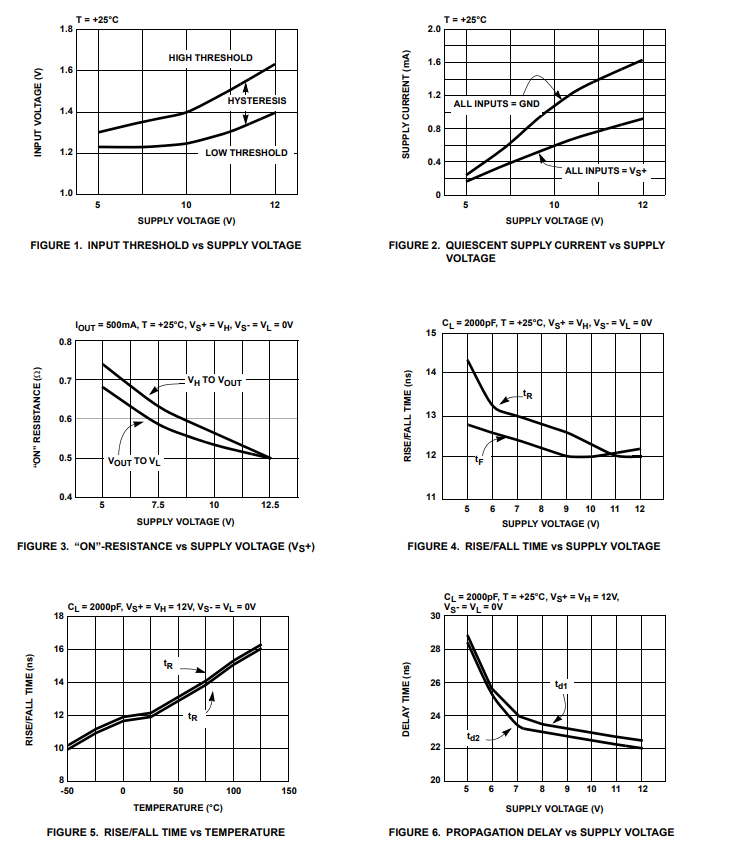

典型性能曲線

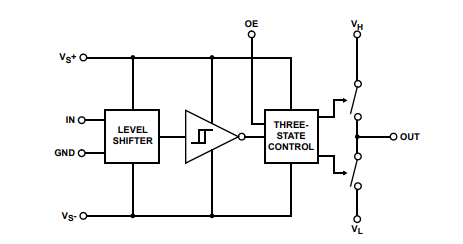

方框圖
