概述
HFA3101 是一個全 NPN 晶體管陣列，配置為 Multiplier Cell。該陣列基于 Intersil 的鍵合晶圓 UHF-1 SOI 工藝，可實現非常高的 fT （10GHz），同時保持出色的 hFE 和 VBE 匹配特性，這些特性通過仔細關注電路設計和布局而得到最大化，使該產品成為通信電路的理想選擇。對于混頻器應用，該單元提供高增益和良好的二階失真項消除。
數據表：*附件：HFA3101 NPN晶體管陣列應用筆記.pdf

特征

?無鉛可選

?高增益帶寬積 （fT） . .10 千兆赫
?高功率增益帶寬產品 . . . . .5 千兆赫（GHz）
?電流增益 （hFE） . . .70
?低噪聲系數（晶體管） . . .3.5 分貝
?出色的 hFE 和 VBE 匹配
?低集電極漏電流 . . . <0.01nA

?引腳對引腳兼容 UPA101

應用

?平衡混合器

?解調器 / 調制器

?自動增益控制電路

?相位檢測器

?光纖信號處理

?無線通信系統

?寬帶放大臺

?無線電和衛星通信

?高性能儀表

引腳圖

HFA3101 陣列是一個非常通用的射頻構建模塊。它經過精心布局以提高其匹配性能，將由于區域不匹配、熱分布、beta 和歐姆電阻引起的失真降至最低。

該單元相當于兩個微分級，作為兩個并聯的 “可變跨導乘法器” 構建，其輸出交叉耦合。這種配置在業界被稱為吉爾伯特單元，它支持四象限乘法運算。

由于上四極管和下尾晶體管的輸入電平的輸入動態范圍限制，HFA3101 單元限制了作為線性四象限乘法器的使用。然而，它的配置非常適合其線性響應僅限于其中一個輸入的用途，如調制器或混頻器電路應用。這些電路的示例是上變頻器、下變頻器、倍頻器和頻率 / 相位檢測器。

盡管線性化仍然是低對輸入的一個問題，發射極退化可用于提高動態范圍和隨之而來的線性度。HFA3101 為此目的將低對發射極帶到外部引腳。

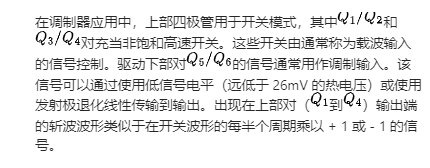

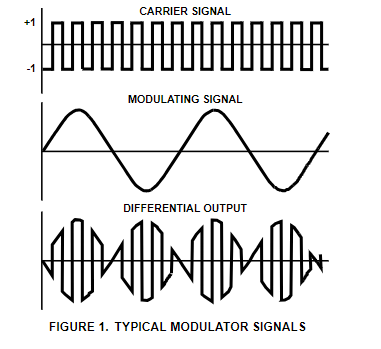

圖 1 顯示了載波頻率高于調制信號的典型輸入波形。輸出波形顯示了上變頻器或調幅信號發生器的典型抑制載波輸出。

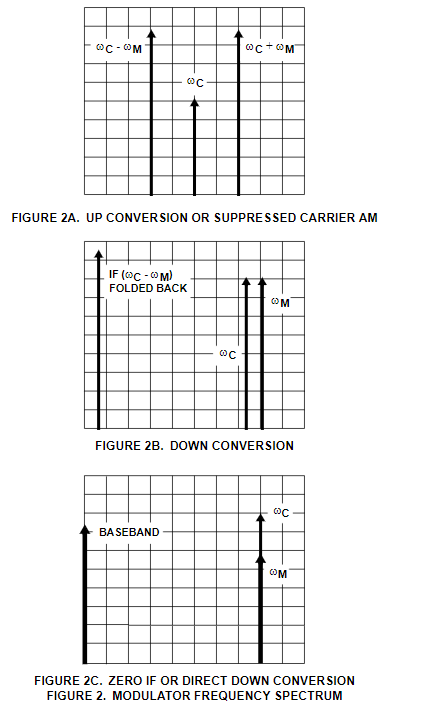

載波抑制能力是眾所周知的平衡調制器的一個特性，其中當一個或另一個輸入（載波或調制信號）等于零時，輸出必須為零。然而，在非常高的頻率下，高頻失配和交流偏移總是存在，抑制能力經常下降，導致載波和調制饋通存在。
