DS1993 iButton存儲器技術手冊
概述
DS1992/DS1993內存iButtons（以下簡稱DS199x）是堅固的讀/寫數據載體，充當本地化數據庫，易于用最少的硬件訪間。非易失性存儲器和可選的計時功能為存儲和檢索與iButton所連接的對象相關的重要信息提供了一種簡單的解決方案。數據通過1-Wire協議串行傳輸，該協議只需要一根數據線和一個接地回路。
草稿行是一個額外的頁面，在寫入內存時充當緩沖區。數據首先被寫入草稿行，在那里可以被讀回。驗證數據后，復制草稿行命令將數據傳輸到內存。此過程可確保修改內存時的數據完整性。每個DS199x出廠時都會激光打印一個48位序列號，以提供有保證的唯一身份，從而實現絕對的可追溯性。耐用的MicroCan包裝對污垢、水分和震動等環境危害具有很高的抵抗力。其緊湊的硬幣形外形可與配合插座自動對齊，使DS199x易于操作人員使用。配件允許DS199x安裝在幾乎任何表面上，包括塑料鑰匙扣、帶照片的ID徽章和PC板。應用程序包括訪間控制、在制品跟蹤、電子旅行者、校準常數存儲和借記令牌。
數據表：*附件：DS1993 iButton存儲器技術手冊.pdf
特性
- 4096位讀/寫非易失性存儲器(DS1993)
- 1024位讀/寫非易失性存儲器(DS1992)
- 256位暫存區確保數據傳輸的完整性
- 存儲器分為多個256位頁面，用于分包數據
- 通過嚴格的讀/寫協議確保數據完整性
- 工作溫度范圍：-40°C至+70°C
- 數據保留超過10年
- 由工廠印刻并測試的唯一64位注冊編碼（8位系列代碼+ 48位序列號+ 8位CRC測試儀代碼）可確保產品可追溯，因為沒有兩個器件是相同的
- 用于MicroLAN的多點控制器
- 通過瞬時接觸進行數字識別和信息存儲
- 基于芯片的數據載體以緊湊的方式存儲信息
- 可以在固定到物體上時訪問數據
- 通過單個數字信號以16.3kbps的速率經濟實惠地與主機進行通信
- 標準16mm直徑和1-Wire協議確保與iButton系列兼容
- 按鈕形狀可與杯形探頭自動對齊
- 耐用的不銹鋼外殼刻有注冊編碼，可承受惡劣的環境
- 使用自粘背膠輕松固定，通過其法蘭鎖住，或通過壓在其邊緣上的鎖環鎖定
- 當讀取器首次施加電壓時，存在檢測器會進行確認
- 符合UL 913第5版（修訂版1997-02-24）；本質安全設備，根據實體概念，準許在I類1小類A、B、C和D組位置使用
- 結構圖

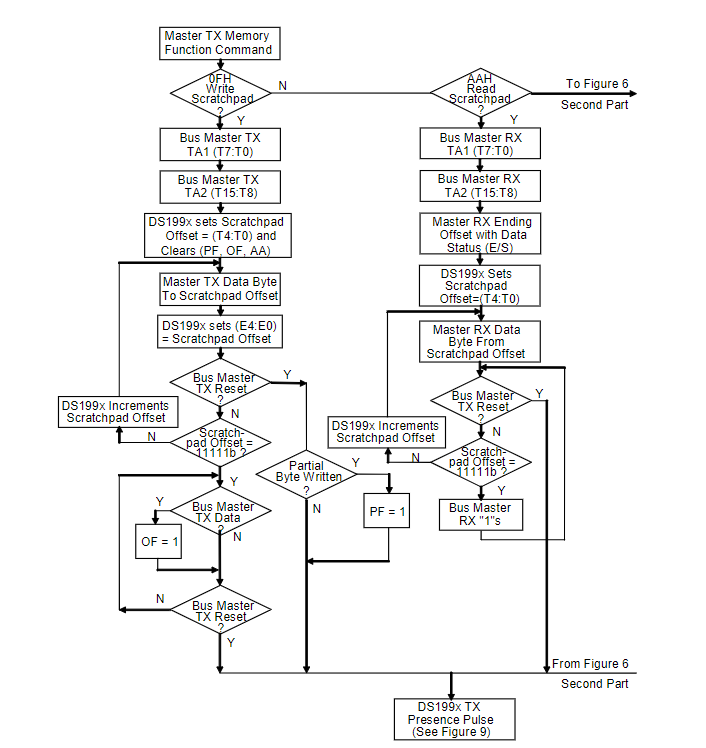

存儲器功能流程圖
