概述
DS1996 Memory iButton是一種堅固的讀/寫數據載體，可作為本地化的數據庫，使用最少的硬件即可輕松訪問。非易失性存儲器為存儲和檢索與iButton所連接的對象相關的重要信息提供了一種簡單的解決方案。數據通過單總線協議串行傳輸，該協議只需要一條數據引線和一個接地回路。暫存區是一個附加頁面，在寫入內存時充當緩沖區。數據首先被寫入草稿行，在那里可以被讀回。數據被驗證后，一個復制草稿欄命令將數據傳送到存儲器。該過程確保了修改存儲器時的數據完整性。每個DS1996都有一個48位的工廠激光序列號，以提供一個有保證的唯一標識，從而實現絕對的可追溯性。耐用的MicroCan封裝具有很強的抗環境危害性，例如灰塵、濕氣和震動。其緊湊的紐扣形外形可與匹配感受器自動對準，使DS1996易于人工操作。附件允許DS1996to安裝在幾乎任何表面上，包括塑料鑰匙扣、照片ID徽章和印刷電路板。應用包括訪問控制、在制品跟蹤、電子旅行、校準常數存儲和借記令牌。

數據表：*附件：DS1996 iButton 64K位存儲器技術手冊.pdf
特性

• 65,536位讀/寫非易失性存儲器
• 過驅模式將通信速度提升至每秒142 kbps
• 256位暫存區確保數據傳輸的完整性
• 存儲器分為多個256位頁面，用于分包數據
• 通過嚴格的讀/寫協議確保數據完整性
• 工作溫度范圍：-40°C至+70°C
• 數據保留超過10年

寄生能量
框圖(圖1)顯示了寄生供電電路。每當數據線為高電平時，該電路就會“竊取”功率。只要滿足規定的定時和電壓要求，數據線將提供足夠的功率。寄生電源的優點有兩個方面:1)通過寄生掉該輸入，單線ROM功能命令不會消耗電池電量，2)如果電池因任何原因耗盡，ROM仍可正常讀取。DS1996的其余電路完全由電池供電。

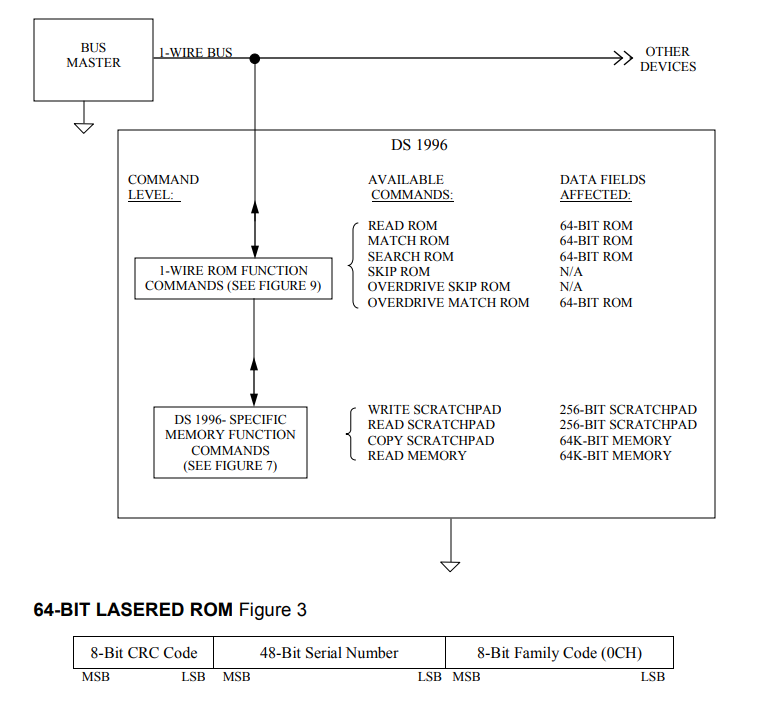

單線協議的分層結構圖2

地址寄存器和傳輸狀態

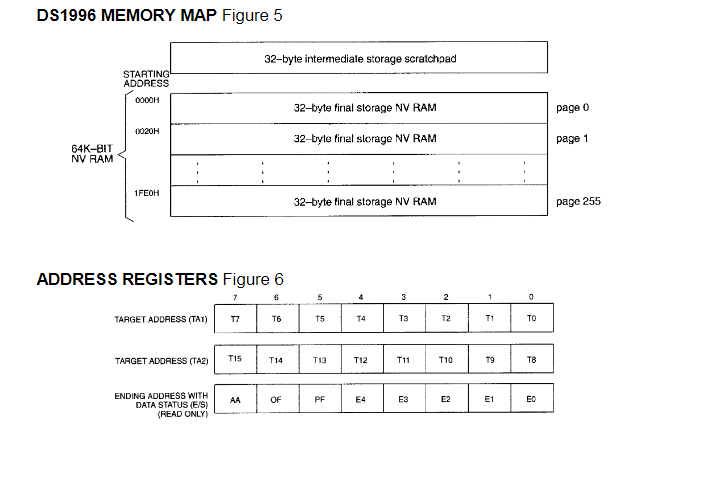

由于串行數據傳輸，DS1996采用了三個地址寄存器，稱為TA1、TA2和E/S（圖6）。寄存器TA1和TA2必須加載目標地址，數據將寫入該地址，或者在讀取命令后將數據從該地址發送到主機。寄存器E/s的作用類似于字節計數器和傳輸狀態寄存器。它用于使用Write命令驗證數據完整性。因此，主設備只能讀取此寄存器。E/S寄存器的低位5位表示已寫入草稿行的最后一個字節的地址。此地址稱為結束偏移。如果主設備發送的數據位數不是8的整數倍，則設置E/S寄存器的第5位，稱為PF或“部分字節標志”。如果主設備發送的比特數超過草稿行中可以存儲的比特數，則設置比特6，OF或“溢出”。請注意，目標地址的最低5位也決定了草稿行中的地址，數據的中間存儲將從這里開始。這個地址稱為字節偏移。例如，如果寫入命令的目標地址是13CH，則草稿欄將存儲從字節偏移1CH開始的傳入數據，并且僅在4個字節后將滿。本例中相應的結束偏移量為1FH。為了獲得最佳的速度和效率，寫入的目標地址應指向新頁面的開頭，即字節偏移量為0。因此，草稿行的完整32字節容量是可用的，這也導致了1FH的結束偏移。但是，可以在頁面內的某個位置寫入一個或多個連續的字節。結束偏移量以及部分和溢出標志主要是支持主控在寫入命令后檢查數據完整性的一種手段。E/S寄存器的最高值位稱為AA或授權接受，用作標志，表示存儲在草稿行中的數據已被復制到目標內存地址。將數據寫入草稿欄會清除此標記。
