概述

DS2411硅序列號是可由外部供電的低成本、電子注冊碼芯片。它能用最少的電子接口(例如：微控制器的一個端口)提供絕對唯一的電子身份標識。DS2411的注冊碼是由工廠激光刻制的64位ROM碼，其中包括唯一的48位序列號、8位CRC和8位家族碼(01h)。數據按照Dallas Semiconductor的1-Wire?協議傳輸。將工作電壓范圍擴展到典型1-Wire器件以下時，必須采用外部電源。
數據表：*附件：DS2411硅序列號技術手冊.pdf
特性

• 唯一的、由工廠光刻和測試的64位注冊號(8位家族碼、48位序列號和8位CRC校驗)，保證沒有任何兩個元件相同
• 閑置電流低于1μA
• 內置的多結點控制器允許多片DS2411共存于同一1-Wire網絡
• 與其他1-Wire產品多結點兼容
• 1-Wire主機可通過8位家族碼識別DS2411
• 低成本TSOC、SOT23-3和倒裝片表貼封裝
• 直接連接于微處理器的一條口線，通信速率高達15.4kbps
• 過驅動模式提升通信速率至125kbps
• 工作范圍：1.5V至5.25V，-40°C至＋85°C

應用

• 配件/外設識別
• 設備注冊
• 模塊識別
• 網絡節點識別
• PCB識別
• 授權管理的參考設計

引腳配置

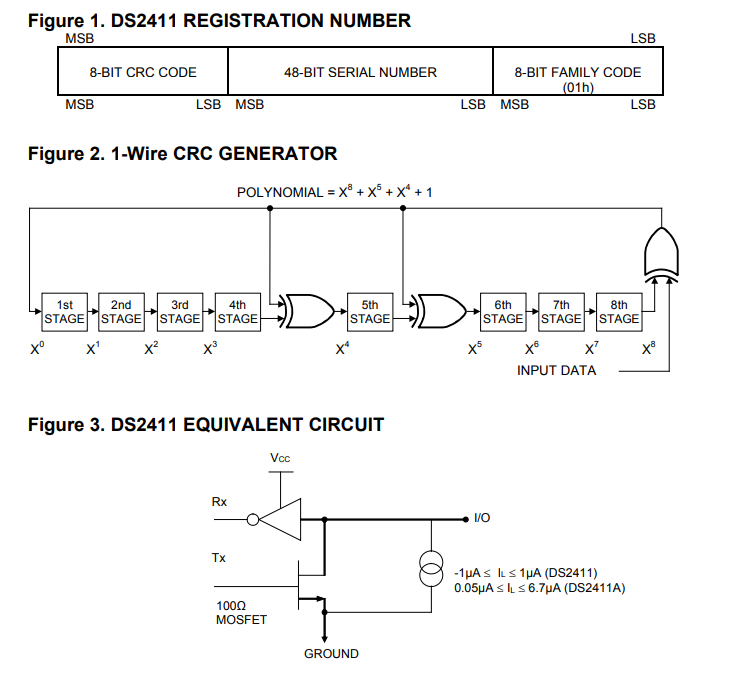

DS2411的注冊號通過一條數據線訪問。48位序列號、8位系列碼和8位CRC利用ADI公司的單線協議進行檢索。該協議根據總線主設備在I/O引腳上產生下降沿的指定時隙內的總線狀態來定義總線事務。所有數據首先從最低有效位讀取和寫入。DS2411在Vcc上電和初始單線通信tPwRP (1200us)之間需要一個延遲。DS2411A要求I/O上電和初始單線通信之間有2ms的延遲。在此期間，DS2411 orDS2411A可能會發出存在檢測脈沖。
單線總線有一個總線主機和一個或多個從機。在所有情況下，DS2411都是一個從設備。總線主控器通常是微控制器。對該總線系統的討論分為三個主題:硬件配置、事務序列和單線信號(信號類型和定時)。

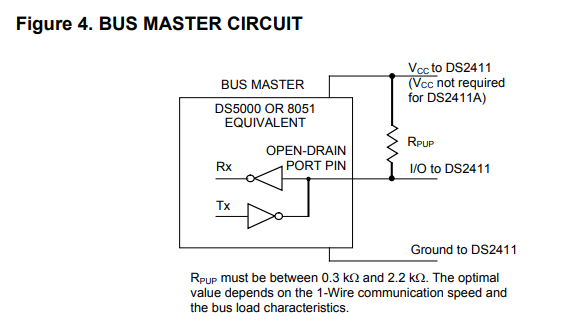

1線總線只有一條數據線路I/O，總線上的每個器件都必須能夠在適當的時間驅動I/Oat，這一點很重要。為此，每個器件都有一個開漏或三態輸出。TheDS2411具有開漏輸出，內部電路與圖3所示等效?？偩€主控器可以具有相同的等效電路。如果主機上沒有雙向引腳，可以將獨立的輸出和輸入引腳連接在一起。總線要求在總線的主端有一個上拉電阻，如圖4所示。多點總線由一條帶有多個從屬設備的單線總線組成。該1線總線在標準速度下的最大數據速率為15.4kbps，在過驅模式下的最大數據速率為125 kbps。
