以太網MAC層(Media Access Control Layer，媒體接入控制層)是計算機網絡中數據鏈路層(Data Link Layer)的一個子層，它定義了設備如何訪問和控制共享的物理介質(如以太網電纜)。

以太網MAC層在網絡通信中具有極其重要的作用和價值，它實現了物理介質的高效共享，設備級的尋址能力，確保了數據的可靠傳輸，通過錯誤檢測與糾正機制提高了網絡的穩定性，同時支持多種網絡拓撲和設備，是網絡通信的堅實的基礎。

智多晶EthMAC IP

EthMAC是西安智多晶微電子有限公司在2024年基于IEEE802.3-2008 協議clause 3章節開發的通信IP。

IP的用戶接口為AXI-Stream，APB3和中斷信號，其中AXI-Stream接口用于以太網數據包的收發，APB3和中斷接口用于寄存器配置，狀態讀取等操作。EthMAC的網絡側采用GMII接口，可以直連GMII接口，也可通過PHY接口適配模塊轉換為目標接口（例如RGMII），從而適配不同的網絡phy芯片。

EthMAC IP特性

1 STREAM和CONTROLLER兩種工作模式

2支持正常模式和環回模式（用于測試）

3支持Inband FCS模式

4支持Jumbo幀

5支持VLAN幀

6支持接收幀過濾

7支持流控

8支持精準流控

9支持地址過濾調試模式

10 支持收發幀類別和錯誤統計

幀類別和錯誤統計

EthMAC IP中實現了細致的幀信息統計和錯誤統計，完全用硬件實現監控與統計，供寄存器讀取，可用于網絡鏈路狀態評估與分析。

幀類別統計包括：

所有成功幀的收發統計（以長度分段），廣播幀的收發統計，多播幀的收發統計，控制幀的收發統計，暫停幀的收發統計，VLAN幀的收發統計。

錯誤統計包括：

接收FCS錯誤統計，Length/Type超范圍錯誤統計，不支持的opcode幀錯誤統計，rxbuf overflow錯誤統計，發送underrun幀錯誤統計。

流控和精準流控

EthMAC支持流控功能。開啟流控支持后，RX端可識別流控幀，TX端在RX收到流控幀后，自動暫停的發送，避免對端設備因無法及時處理消息包導致緩存爆掉的情況。

精準流控是在流控基礎上實現的高級功能。啟用精準流控后，會記錄發送流控幀設備的源地址，TX端只對目標地址與記錄的流控源地址匹配的網絡包暫停發送，不影響發向其它目標地址的網絡包。

接收幀目的地址過濾

和地址過濾調試模式

接收幀目的地址過濾功能相當于白名單。在寄存器中配置，可實現多組MAC源地址以及對應的bit mask。從而實現規則復雜的白名單過濾功能，可用于設備節點在網絡中對僅來自期望節點設備消息的響應，簡化節點設備的設計難度。

地址過濾調試模式功能對MAC調試場景非常有用，相當于黑名單。由于操作系統會主動向網絡發出基于PC MAC源地址的小數據包，在PC上使用Wireshark等軟件對IP進行調測時，待測網絡節點會收到來自操作系統自動發送的“干擾”網絡包。啟用調試模式后，EthMAC會自動濾除源地址值與配置值（PC網卡MAC地址）相同的數據包，從而排除來自操作系統的不可控干擾，只接收來自Wireshark的網絡包。啟用調試模式后，EthMAC會自動濾除源地址值與配置值相同的數據包。

EthMAC IP配置與使用

打開IP

第一步，使用HqFpga v3版本軟件，創建或打開一個工程。

第二步，在已打開的工程中，點擊“IP管理”圖標。

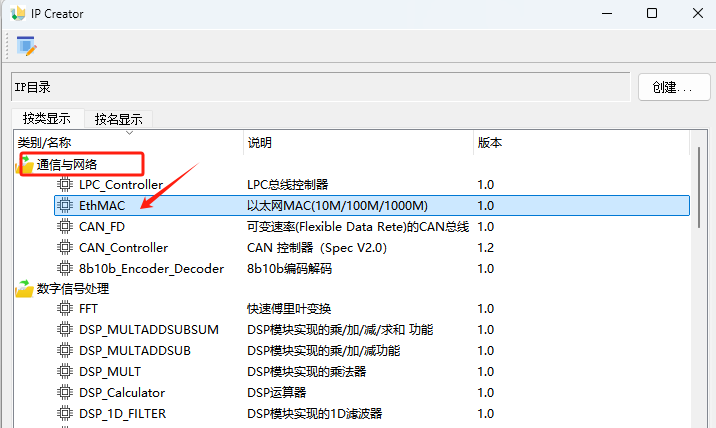

第三步，在IP管理器“IP Creator”--通訊與網絡類下找到EthMAC IP，雙擊打開EthMAC IP配置界面。

配置IP

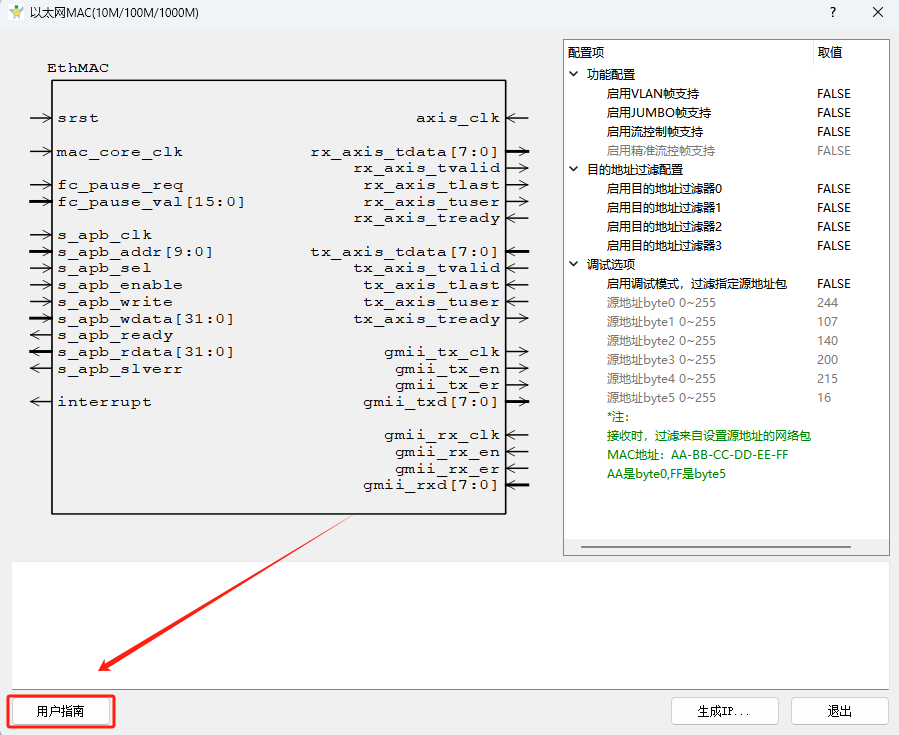

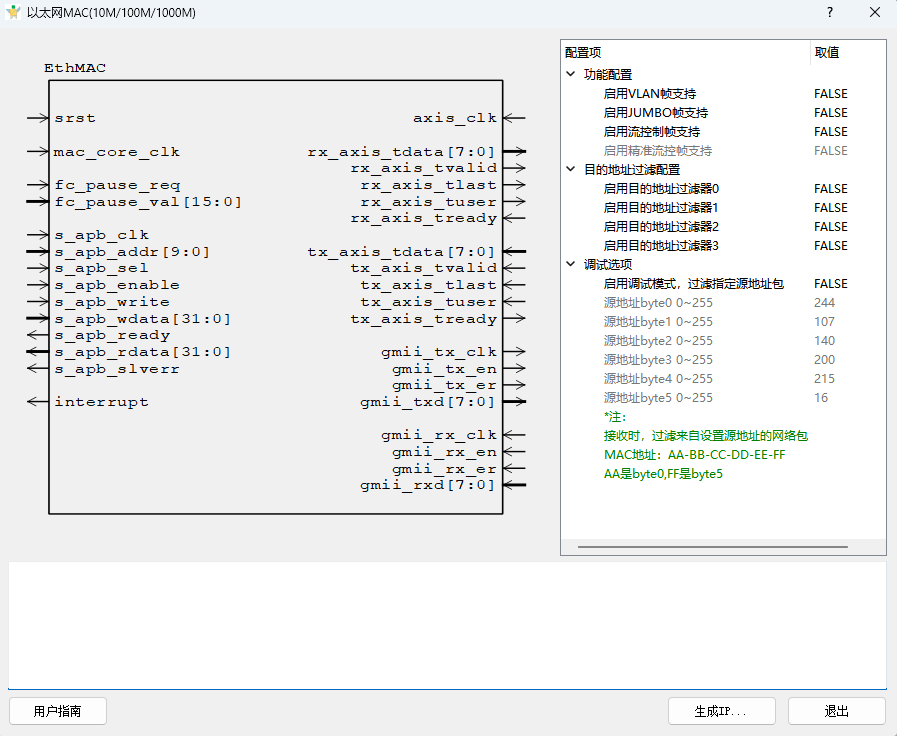

EthMAC IP的配置界面非常清晰。分為“功能配置”，“目的地址過濾配置”，“調試選項”三大塊。

功能配置部分用于配置VLAN幀，JUMBO幀，流控功能的功能使能。

目的地址過濾器配置部分用于配置4個地址過濾器是否啟用。

調試選項配置用于開關調試模式以及輸入調試模式下的黑名單MAC源地址。

以上功能配置都會影響IP占用的FPGA邏輯資源，關閉功能的時候相關的邏輯資源可以節省。這些功能的開關配置并不影響用戶接口，只影響邏輯功能和資源，建議用戶配置的時候按需開啟。

EthMAC應用子系統

EthMAC系統連接

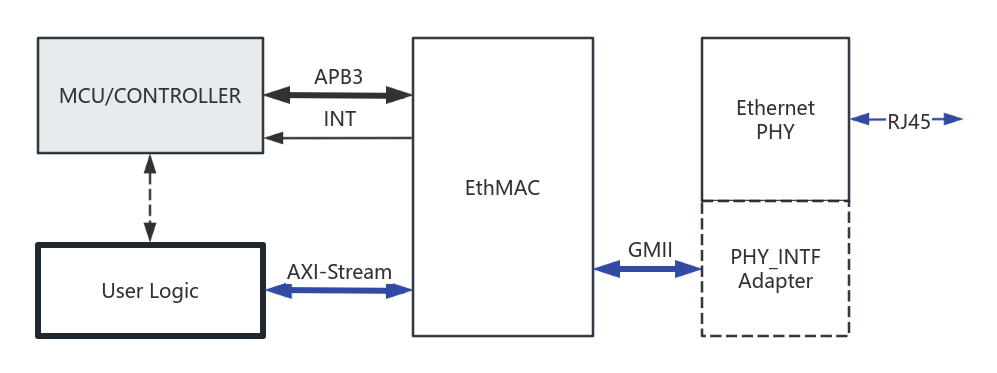

如上圖，這是一個非常典型的使用EthMAC 子系統框圖。MCU/CONTROLLER主要用于EthMAC的寄存器配置，可以使用智多晶提供的CM3/STAR/Tiny-SoC IP。以太網用戶數據包即可走用戶邏輯，也可以走MCU/CONTROLLER，取決于業務的應用需求和實現方案。

APB3總線掛載

需注意，EthMAC IP的APB3接口地址位寬只有10bit，是去掉了設備基地址部分的純寄存器偏移地址部分。因此在掛載APB總線的時候需要增加一個基地址解碼邏輯，接到APB3接口的s_apb_sel信號上。

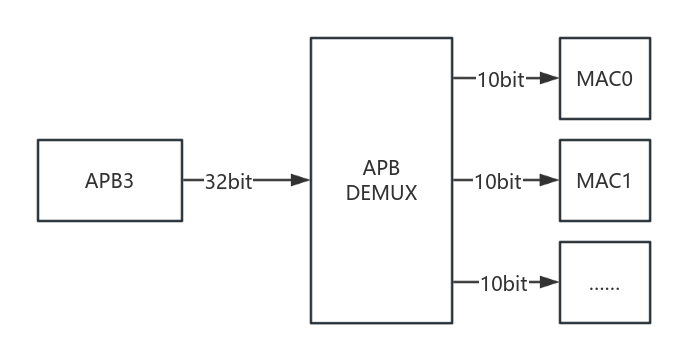

以這種方式，用戶可以非常靈活的自定義設備基地址，以及在總線上同時掛載多個APB設備，見下圖。

典型應用場景

1）網絡設備（網卡，交換機，路由器）。

2）通過CPU和軟件協議棧為SoC實現TCP/IP網絡通訊。

3）通過用戶邏輯實現UDP網絡通訊（網絡相機、工業相機、LED顯控，網絡數據采集卡）。

4）通過MCU和用戶邏輯實現TCP/IP和UDP的混合通訊（網絡相機、工業相機、LED顯控，網絡數據采集卡）。適用于網絡中即有控制主機（TCP/IP）又有點對點流數據（UDP）的場景。

5）基于MAC層之上的用戶自定義協議設備通訊（醫療設備，汽車電子）。

設計資源

EthMAC IP用戶文檔已隨IP發布，可通過以下2個方式獲得。

1）在EthMAC IP界面左下角，點擊“用戶指南”可以直接打開EthMAC IP的用戶指南（UserGuide）pdf文件。

2）通過UG00031_EthMAC_IP用戶指南直接在智多晶官網下載EthMAC IP的用戶指南（UserGuide）pdf文件。

其它相關設計資源后期會陸續通過官網發布，歡迎關注。有任何疑問請通過智多晶公眾號或FAE與我們聯系。
