LTC5594集成寬帶IF放大器的300MHz至9GHz高線性度I/Q解調器技術手冊
概述
LTC5594是一款直接變頻正交解調器，專門針對300MHz至9GHz頻率范圍內的高線性度零IF和低IF接收機應用進行了優化。超過1GHz的超寬IF帶寬使得LTC5594特別適合超寬帶信號的解調，尤其是在5G前傳/回程接收機應用中。LTC5594出色的動態范圍使得這款器件適合要求苛刻的基礎設施直接變頻應用。LTC5594內置的專有技術能夠將OIP2優化至65dBm，并實現優于60dB的鏡頻抑制性能。DC偏置控制功能可在A/D轉換器輸入端將DC偏置調零，從而優化采用DC耦合IF信號路徑的真正零IF接收機的動態范圍。寬帶RF和LO輸入端口使得能夠采用單一器件覆蓋所有主要的無線基礎設施頻段。LTC5594的IF輸出專為直接與大多數常用A/D轉換器輸入接口連接而設計。該器件的高OIP3和高轉換增益可免除在IF信號路徑中增設放大器的需要。
數據表：*附件：LTC5594集成寬帶IF放大器的300MHz至9GHz解調器技術手冊.pdf
應用
5G基站前傳/回程接收機
軍用和衛星接收機
點對點寬帶無線電
高線性度直接變頻I/Q SDR
測試儀器儀表
數字預失真(DPD)接收機

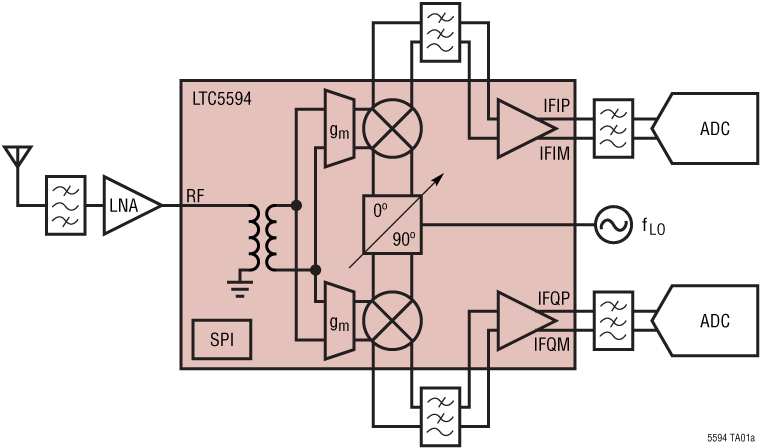

典型應用

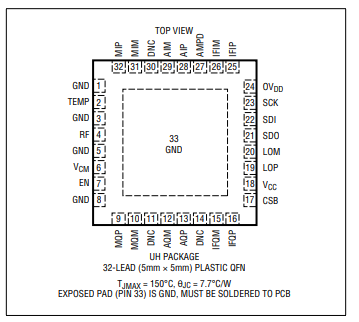

引腳配置

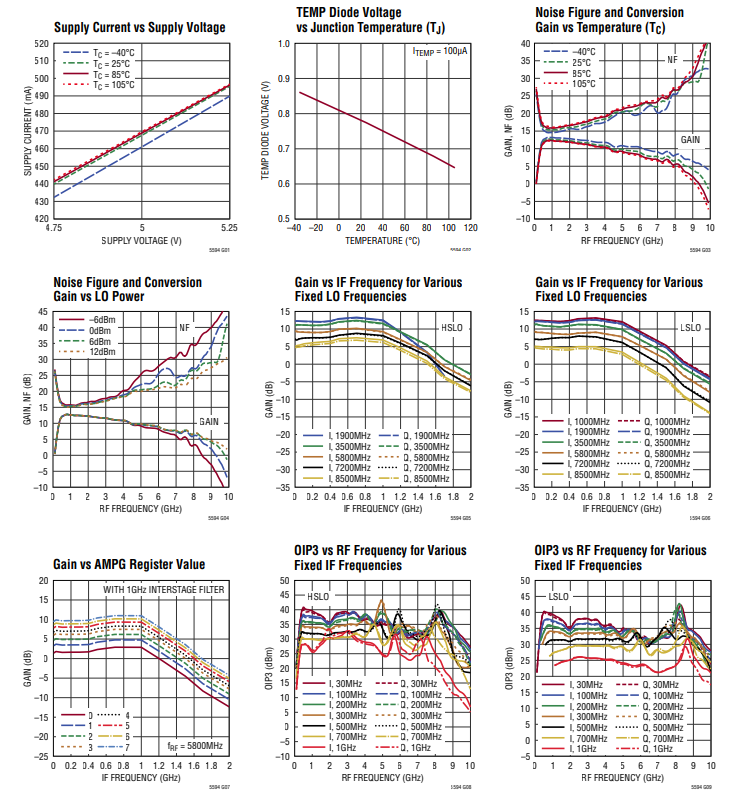

典型性能特征
測試電路
