概述
LTC5586 是一款直接轉換正交解調器，專為 300MHz 至 6GHz 頻率范圍內的高線性度零 IF 和低 IF 接收器應用而優化。 非常寬的 IF 帶寬 (超過 1GHz) 使得 LTC5586 尤其適合非常寬帶寬信號的解調，特別是在數字預失真 (DPD) 應用中。 LTC5586 出色的動態范圍使該器件適合于要求苛刻的基礎設施直接轉換應用。 LTC5586 內部所運用的專有技術提供了把 OIP2 優化至 80dBm 和實現優于 60dB 之鏡頻抑制的能力。 DC 偏移控制功能在 A/D 轉換器輸入端上提供了 DC 偏移的置零，從而優化了采用 DC 耦合 IF 信號通路之真正零 IF 接收器的動態范圍。 寬帶 RF 和 LO 輸入端口使得能夠用單個器件覆蓋所有主要的無線基礎設施頻段。 LTC5586 的 IF 輸出專為直接與大多數常用 A/D 轉換器輸入接口相對接而設計。 該器件的高 OIP3 和高轉換增益免除了在 IF 信號通道中增設額外放大器的需要。
數據表：*附件：LTC5586具寬帶IF放大器的6GHz高線性度IQ解調器技術手冊.pdf

應用

• 4G 和 5G 基站接收機
• 寬帶 DPD 接收機
• 點對點寬帶無線電設備
• 高線性度直接轉換 I/Q 接收機
• 鏡頻抑制接收機

特性

• 300MHz 至 6GHz 工作頻率
• 寬 IF 帶寬：DC 至 1GHz （–1dB 帶寬）
• 高的混頻器 IIP3：在 1.9GHz 時為 30dBm
• 高的總 OIP3：在 1.9GHz 時為 40dBm
• 高的總 OIP2：在 1.9GHz 時為 74dBm
• 用戶可調 OIP2 達 80dBm
• 用戶可調鏡頻抑制達 60dB
• 用戶可調 DC 偏移零點
• 串行接口
• 功率轉換增益：在 1.9GHz 時為 7.7dB
• 具 1dB 步長的 31dB RF 衰減器
• 在 1.9GHz 具 40dB 隔離度的 RF 開關
• 具片內變壓器的單端 RF 輸入
• IF 放大器增益可調 （分 8 級）
• 工作溫度范圍 （T C ）：–40°C 至 105°C
• 32 引腳 5mm x 5mm QFN 封裝

典型應用

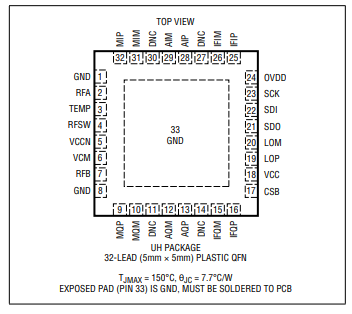

引腳配置

RF輸入端口

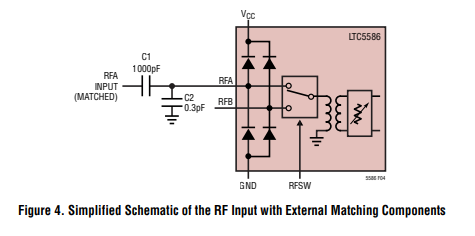

圖4顯示了解調器RF輸入的簡化原理圖(RFA輸入與RFB輸入相同),由RF開關、巴倫變壓器和步進衰減器組成。外部DC電壓不應施加于RF輸入引腳。流入引腳的DC電流可能會損壞芯片。應使用串聯DC隔直電容將RF輸入引腳耦合到RF信號源。RF開關可以通過RFSWpin和RFSW寄存器Ox17的位[0]來選擇。當寄存器Ox17中的RFSW值和RFSW引腳的邏輯電平的邏輯與為1時，選擇RFA輸入(參見“數字輸入引腳”部分和寄存器映射)。開關狀態詳見表1。
