概述
ADRF6750是一款高集成度正交調制器、頻率合成器和可編程衰減器。該器件工作在950 MHz至1,575 MHz的頻率范圍，適用于衛星、蜂窩和寬帶通信。

ADRF6750調制器包括一個集成VCO的高模數小數N分頻頻率合成器，其頻率分辨率優于1 Hz，以及一個47 dB數字控制輸出衰減器，步進為1 dB。

所有片內寄存器均通過用戶可選的SPI或 I^2^C 接口進行控制。該器件采用4.75 V至5.25 V單電源供電。
數據表：*附件：ADRF6750 950MHz至1,575MHz正交調制器，集成小數N分頻PLL和VCO技術手冊.pdf

特性

• 集成小數N分頻PLL和VCO的I/Q調制器
• 增益控制范圍：47 dB，步進為 1 dB
• 輸出頻率范圍：950 MHz至1,575 MHz
• 1 dB 輸出壓縮：8.5 dBm
• 輸出IP3：23 dBm
• 噪底：-162 dBm/Hz
• 基帶調制帶寬：250 MHz (1 dB)
• 輸出頻率分辨率：1 Hz
• 在擴展頻率范圍內采用外部VCO的功能
• SPI和I^2^C兼容型串行接口
• 電源：5 V/ 310 mA特性

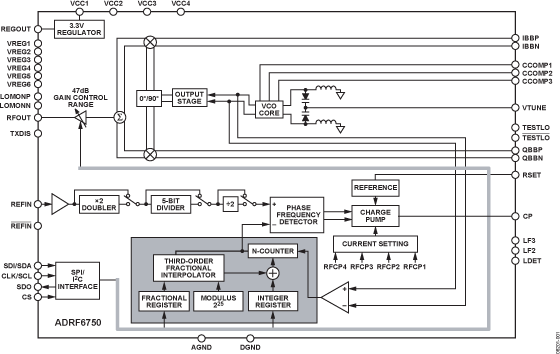

功能框圖

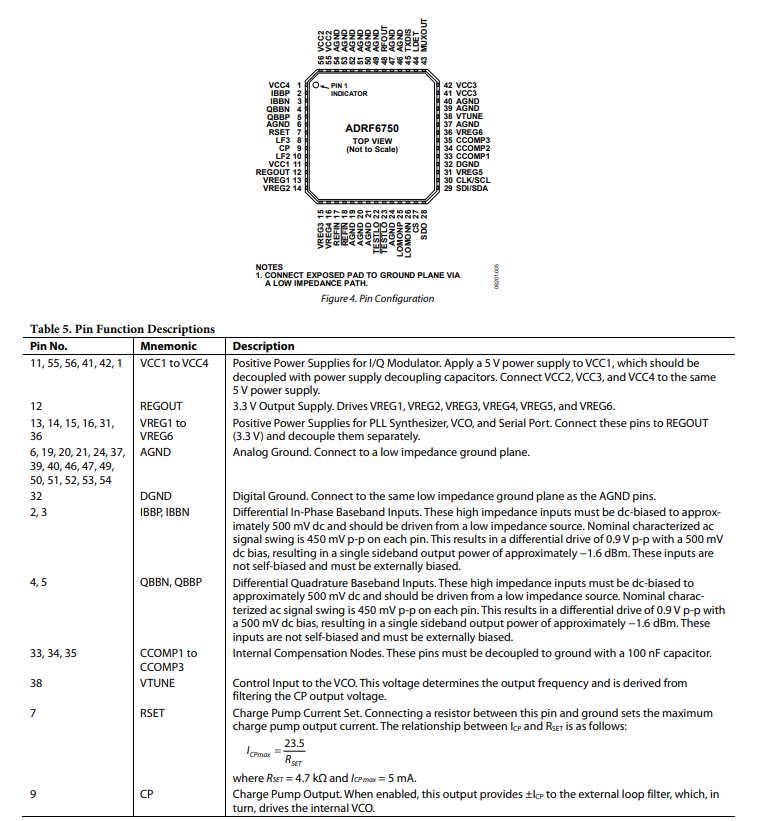

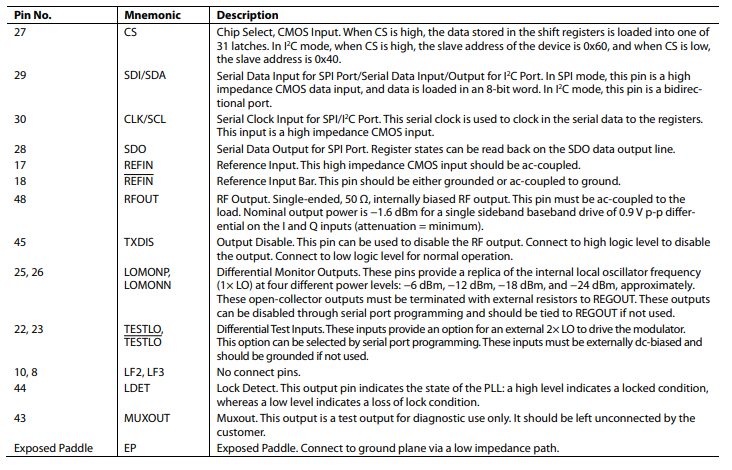

引腳配置

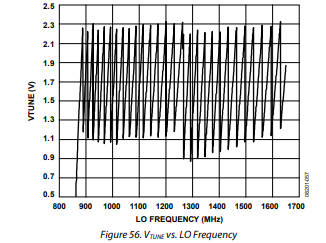

ADRF6750中的VCO內核由兩個獨立的VCO組成，每個VCO有16個重疊頻段。圖56顯示了一個采集圖，展示了VCO在大約1260 MHzand處的重疊以及每個VCO內的多個重疊頻段。選擇兩個16頻段vco可以覆蓋較寬的頻率范圍，而不會產生較大的VCO靈敏度(Kvco)和較差的相位噪聲和雜散性能。請注意，VCOrange大于器件的2倍LO頻率范圍，以確保器件有足夠的裕量覆蓋所有條件下的全頻率范圍。
