簡介

MAX2022低噪聲、高線性度、直接變換正交調制器/解調器，設計用于單路和多路載波的1500MHz至3000MHz UMTS/WCDMA、LTE/TD-LTE、cdma2000?和DCS/PCS基站應用。與傳統的基于IF的雙變頻系統相比，直接變換結構具有很好的特性，可以顯著地降低發射機或接收機成本、元件數量以及功耗。

除具有優異的線性度和噪聲性能之外，MAX2022還具有非常高的集成度。該器件包括兩個用于調制或解調同相正交信號的匹配無源混頻器、三個LO混頻放大驅動器以及一個LO正交分頻器。片內集成不平衡變壓器，支持單端RF與LO連接。此外，器件還具有基帶輸入匹配特性，可直接與發送DAC接口，無需昂貴的I/Q緩沖放大器。

MAX2022工作于+5V單電源，采用緊湊的、帶有裸焊盤的、36引腳TQFN封裝(6mm x 6mm)。在-40°C至+85°C擴展級溫度范圍內，器件的電氣性能可有效保證。
數據表：*附件：MAX2022高動態范圍、直接上,下變頻、1500MHz至3000MHz正交調制器,解調器技術手冊.pdf

應用

• 數字與擴頻通信系統
• 固定寬帶無線接入
• 微波鏈路
• 軍用系統
• PHS/PAS基站
• 預校正發送器
• 個人移動無線裝置(PMR)
• 單載波與多載波cdmaOne?和cdma2000基站
• 單載波與多載波DCS 1800/PCS 1900 EDGE基站
• 單載波與多載波WCDMA/UMTS和LTE/TDLTE基站
• 無線本地環路(WLL)
  特性
• 1500MHz至3000MHz RF頻率范圍
• 1500MHz至3000MHz LO頻率范圍
• 功率可調：通過外部電流設置電阻選擇工作在低功耗/低性能模式
• 36引腳、6mm x 6mm TQFN封裝，在小尺寸封裝中提供較高隔離度
• 調制器工作(2140MHz)：
  • 符合四載頻WCDMA 65dBc ACLR
  • 23.3dBm典型OIP3
  • 51.5dBm典型OIP2
  • 45.7dBc典型邊帶抑制
  • -40dBm典型LO泄漏
  • -173.2dBm/Hz典型輸出噪聲，無需RF輸出濾波器
  • 寬帶基帶輸入
  • 具有DC耦合輸入，可直接與發射DAC接口，無需昂貴的I/Q緩沖放大器
• 解調器工作(1890MHz)：
  • 39dBm典型IIP3
  • 58dBm典型IIP2
  • 9.2dB典型轉換損耗
  • 9.4dB典型NF

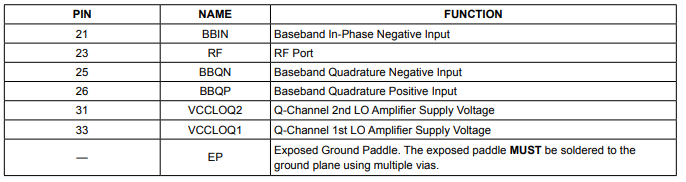

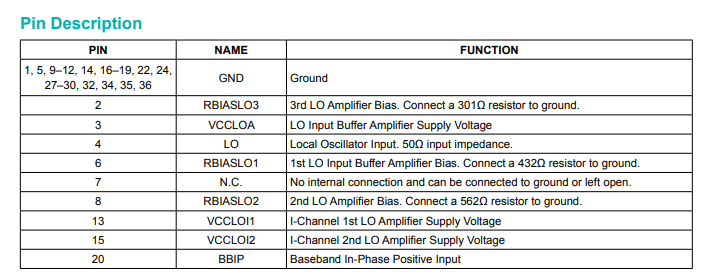

引腳配置/功能圖
