MAX2021高線性度、低噪聲、1GHz ZIF調制器/解調器技術手冊
概述
MAX2021是一款低噪聲、高線性度、直接上變頻/下變頻、正交調制/解調器，適用于手持RFID、便攜式讀卡器以及750MHz至1200MHz的單載波/多載波GSM/EDGE、cdma2000?、WCDMA和iDEN?基站。與傳統的二次變頻結構相比，直接變頻結構可顯著降低發射/接收機成本，減小系統尺寸、降低功耗。
除了高線性度和低噪聲優勢外，MAX2021還具備很高的集成度。器件包括：兩路匹配的無源混頻器用于正交調制/解調、兩路LO緩沖放大器和一路LO正交分配器。另外，芯片還內置非平衡變壓器，允許RF和LO單端輸入。作為附加功能，芯片內部還集成了基帶輸入匹配電路，可直接與發送DAC連接，省去了昂貴的I/Q緩沖放大器。
MAX2021采用單+5V供電，提供結構緊湊的36引腳TQFN (6mm x 6mm)封裝，底部帶有裸焊盤。在-40°C至+85°C范圍內確保電氣特性。
數據表：*附件：MAX2021高線性度、低噪聲、1GHz ZIF調制器,解調器技術手冊.pdf
應用
- 電纜調制解調器終端系統(CMTS)
- 數字與擴頻通信系統
- 固定寬帶無線接入
- GSM 850/GSM 900 EDGE基站
- 微波鏈路
- 軍用系統
- 預校正發送器與接收器
- RFID手持產品或入口讀卡器
- 單載波與多載波cdmaOne?和cdma2000基站
- 單載波與多載波WCDMA 850基站
- 視頻點播(VOD)與DOCSIS?兼容的邊沿QAM調制
- WiMAX發射機與接收機
- 特性
- 750MHz至1200MHz RF頻率范圍
- 可選擇功率模式：通過外部電阻設置器件工作在低功耗/低性能模式
- 36引腳、(6mm x 6mm)、TQFN封裝，提供高隔離度
調制器性能： - 滿足4載波WCDMA的65dBc ACLR要求
- OIP3典型值：+21dBm
- OIP2典型值：+58dBm
- OP
1dB典型值：+16.7dBm - LO泄漏典型值：-32dBm
- 邊帶抑制典型值：43.5dBc
- 輸出噪聲譜密度：-174dBm/Hz
- DC至550MHz基帶輸入可直接與DAC連接，減少了I/Q緩沖器的成本
- 直流耦合輸入允許用戶控制失調電壓
解調器性能： - IIP3典型值：+35.2dBm
- IIP2典型值：+76dBm
- IP
1dB典型值：> 30dBm - 轉換損耗典型值：9.2dB
- NF典型值：9.3dB
- I/Q增益平衡：0.06dB
- I/Q相位平衡：0.15°
引腳配置/功能圖

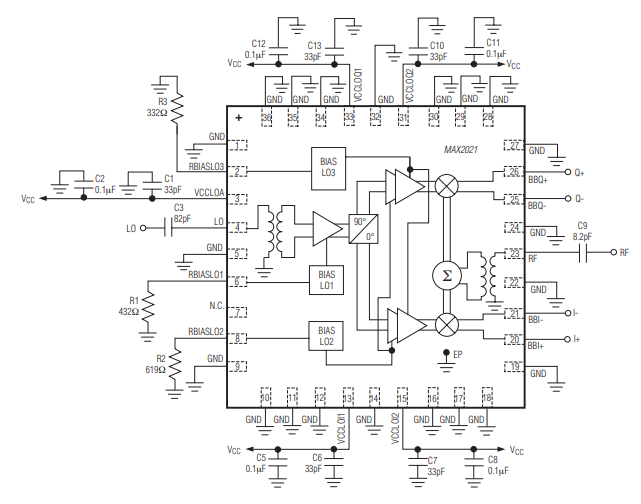

典型應用電路
