同步整流ic U7613電源系統設計需要保證最小續流時間Tdem_min大于LEB時間,否則會產生電流倒灌并有可能引起炸機。確保Tdem_min>120%*LEB,其中20%為設計裕量。最小續流時間的理論公式為:
其中,Vcs_min為原邊PWMIC過流保護最小閾值,Rcs為原邊采樣電阻,Lm為變壓器激磁電感感量,Vo_max為最大輸出電壓,VF為同步整流壓降(取0.2V),Nps為變壓器匝比。
系統上測試最小續流時間Tdem_min的條件為:
a) 額定輸入電壓。
b) 最高輸出電壓。
c) 空載。

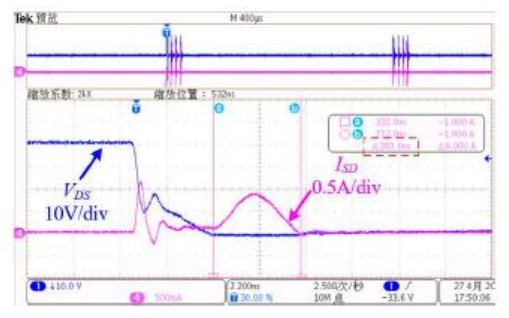

d) 如下圖所示,測試SR電流的最短持續時間。

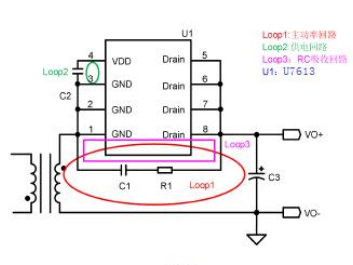

PCB設計對同步整流的性能會產生顯著影響,同步整流ic U7613設計同步整流電路時建議參考下面的內容。
1、副邊主功率回路Loop1的面積盡可能小。
2、VDD 電容推薦使用1μF的貼片陶瓷電容,盡量緊靠IC,Loop2的面積盡可能小。
3、R1和C1構成同步整流開關的RC吸收電路,RC吸收回路 Loop3 的面積可能小。
同步整流ic U7613+U8608,可組合成12V2A氮化鎵電源方案;U7613+U8609可組合成12V3A氮化鎵電源方案。更多主控ic+同步整流ic+協議ic氮化鎵電源方案,盡在深圳銀聯寶科技!
-
